Tornillo de soldadura de proyección inferior

El tornillo de soldadura de proyección inferior se puede soldar a la superficie del metal y su extremo roscado se puede utilizar para conectar otros componentes. Son adecuados para lugares donde equipos mecánicos, marcos de acero o paneles industriales requieren una base resistente y permanente. Xiaoguo® es una marca confiable y sus productos cumplen con los estándares de calidad relevantes.

Modelo:QC/T 598-1999

Enviar Consulta

Descripción del Producto

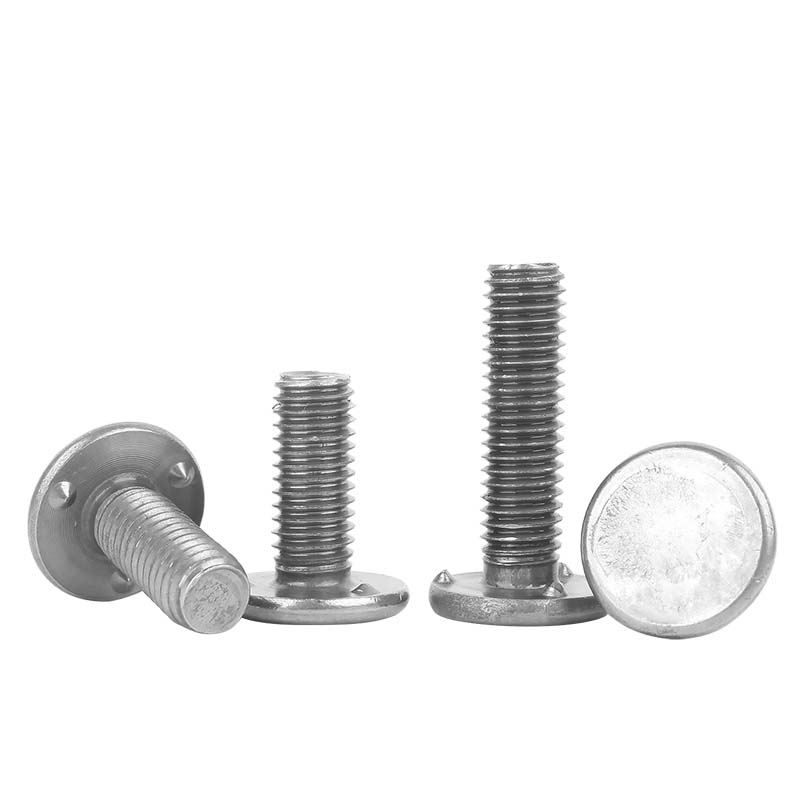

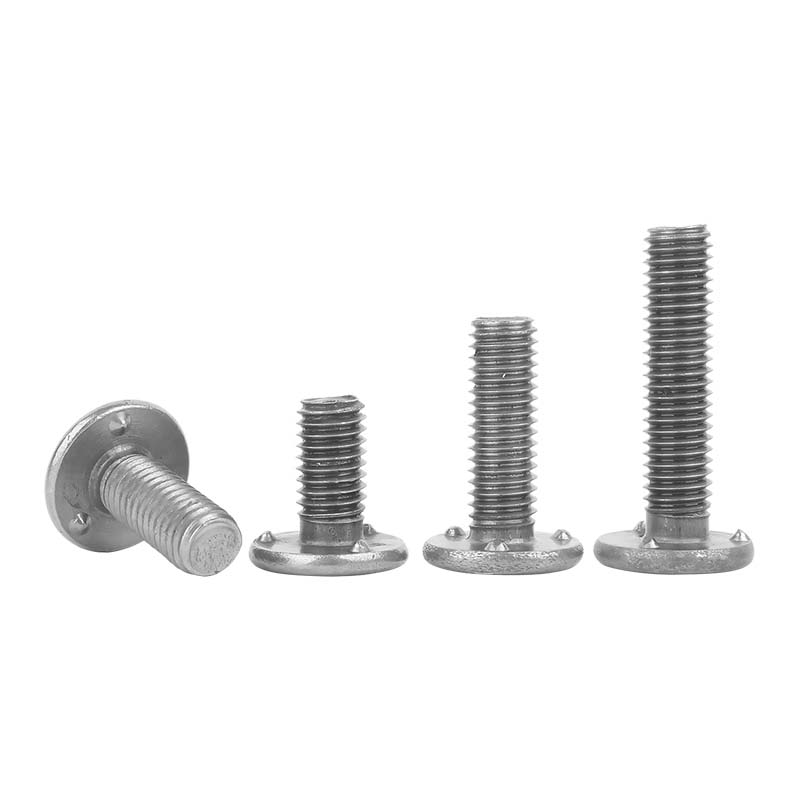

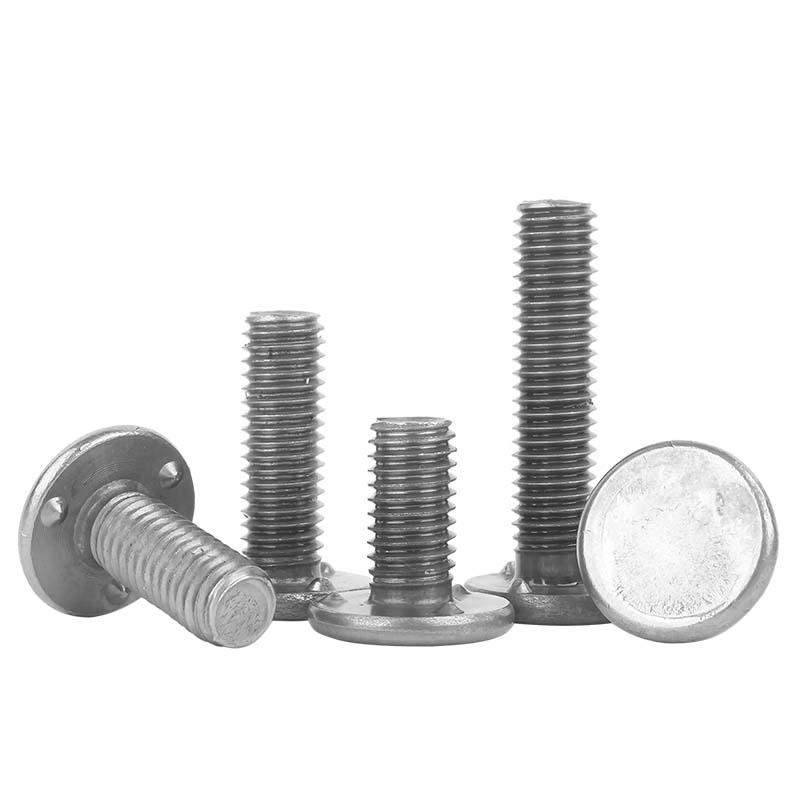

La cabeza del tornillo de soldadura de proyección inferior es circular, lisa y regular, con puntos de soldadura, y se utiliza en escenarios como soldadura y fijación. El tornillo tiene forma cilíndrica, con roscas regulares en su superficie. Los hilos son continuos y uniformes.

Parámetros del producto

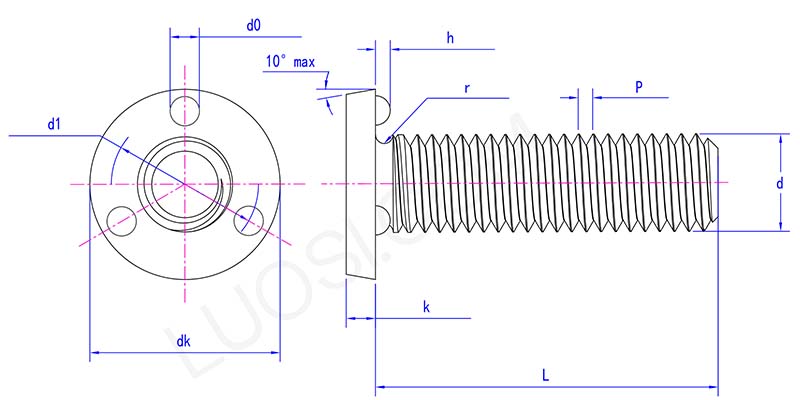

bottom projection weld screw parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk máximo	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k máx.	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 máx.	8.75	9.75	10.75	14.25	16.25	18.75
d1 minuto	8.5	9.5	10.5	14	16	18.5
h máx.	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 máx.	2.6	2.6	2.6	3.1	3.1	3.6
d0 minutos	2.4	2.4	2.4	2.9	2.9	3.4

Aplicaciones

Al construir proyectos de estructuras de acero, como puentes y edificios grandes, se utilizan tornillos de soldadura de proyección inferior. Pueden garantizar que todos los componentes de la estructura de acero estén conectados de forma segura, capaces de soportar grandes cargas y tensiones, y garantizar la seguridad y estabilidad de la estructura del edificio.

El montaje de todo tipo de equipos mecánicos no puede prescindir de tornillos de soldadura por proyección. Por ejemplo, los diversos componentes de equipos como máquinas herramienta, motores y maquinaria grande están estrechamente conectados mediante pernos para garantizar el funcionamiento normal de la maquinaria. Por ejemplo, durante el proceso de ensamblaje del motor, se utilizan pernos para conectar con precisión varios componentes, asegurando la estabilidad y confiabilidad del motor durante el funcionamiento.

El tornillo de soldadura por proyección se utiliza en la industria petroquímica. Para las conexiones de diversos equipos, como tanques de almacenamiento, tuberías, válvulas, etc., se requieren pernos especiales resistentes a altas temperaturas y a la corrosión. Estos pernos pueden garantizar el funcionamiento estable del equipo en entornos químicos complejos y prevenir accidentes como fugas.

Característica del producto

Los puntos de soldadura de los tornillos de soldadura de proyección inferior se pueden utilizar para soldar previamente los pernos a la pieza de trabajo, facilitando las operaciones de montaje posteriores. El tornillo tiene roscas uniformes regulares y continuas, que se pueden combinar connuecesy otros componentes. Se pueden adaptar a materiales de diferentes espesores y cumplir con diversos requisitos de montaje.
