Perno de anclaje de hormigón autorroscante con brida hexagonal

Xiaoguo Factory tiene años de experiencia en el comercio de exportación. Este perno de anclaje para hormigón autorroscante con brida hexagonal cubre tamaños de M6 a M16. Durante la construcción, se debe controlar un par de apriete razonable para evitar pelar las roscas y dañar el material base. Los materiales de acero al carbono y acero inoxidable se adaptan a diferentes condiciones de temperatura, lo que garantiza una instalación segura y confiable.

Enviar Consulta

Descripción del Producto

La siguiente es una introducción a las propiedades mecánicas y los parámetros de instalación del perno de anclaje para hormigón autorroscante con brida hexagonal de China Xiaoguo®.

1.Parámetros de instalación recomendados

Diámetro nominal	Diámetro de la broca (mm)	Profundidad de perforación (mm)	Espesor mínimo del sustrato (mm)	Espacio libre mínimo (mm)	Distancia mínima (mm)	Par de instalación (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

Hexagon Flange Self Tapping Concrete Anchor Bolt

Método de perforación: utilice un taladro percutor junto con una broca de aleación dura.

Requisitos de limpieza: utilice una bomba de aire o una aspiradora para soplar al menos 4 veces. No debe haber polvo visible dentro del agujero.

Herramientas de instalación: Llave de impacto o llave dinamométrica, con casquillo hexagonal.

2.Requisitos de apriete y par de instalación

El par de instalación debe mantenerse dentro del rango recomendado. Un par insuficiente provocará un anclaje inadecuado; Un torque excesivo puede causar deslizamiento de la rosca o daño local al concreto.

Después de la instalación, la superficie inferior de la cabeza de la brida debe estar en estrecho contacto con el componente fijo y el perno de anclaje de hormigón autorroscante de brida hexagonal no debe girarse con la mano.

3.Limitaciones ambientales y de temperatura.

Temperatura ambiental aplicable: Acero al carbono, revestimiento electrogalvanizado: -40°C a +80°C

El acero inoxidable puede soportar temperaturas ligeramente superiores, de hasta ≤ 120°C.

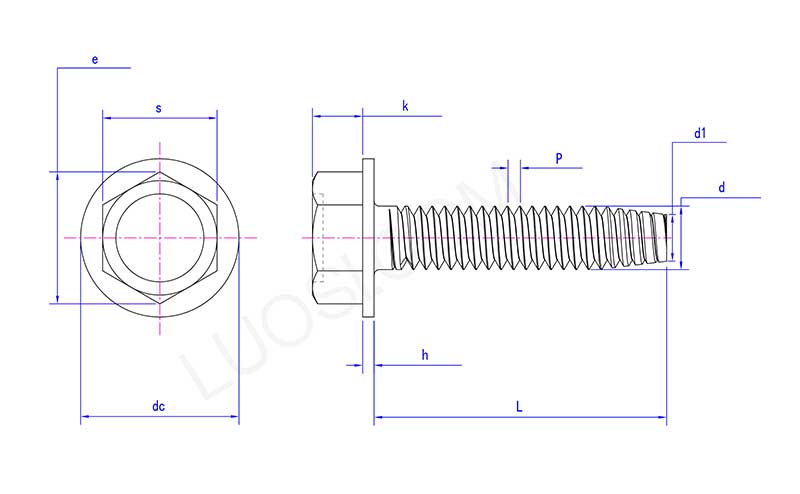

Hexagon Flange Self Tapping Concrete Anchor Bolt

Lun	#2	#3
P	56	48
s máx	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k máx.	0.05	0.055
k min	0.04	0.044
CC máx.	0.166	0.177
de min	0.154	0.163
h máx.	0.016	0.016
h min	0.01	0.01
re máx.	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Errores comunes y soluciones

Los siguientes son los 4 errores más comunes que es más probable que ocurran al instalar el perno de anclaje para concreto autorroscante con brida hexagonal, junto con las soluciones correspondientes.

1.El diámetro de la broca es incorrecto.

Rendimiento: Se utilizó una broca de 1-2 mm de diámetro mayor que el perno de anclaje. Una vez atornillado el perno de anclaje, se aflojó.

Motivo: El orificio es demasiado grande y la rosca no puede alcanzar la pared interior del orificio, lo que no produce un acoplamiento efectivo.

Enfoque correcto: utilice una broca con el mismo diámetro nominal que el perno de anclaje.

2.Limpieza de orificios insuficiente o limpieza de orificios incompleta

Rendimiento: La resistencia varía mucho al entrar.

Motivo: El polvo se acumula dentro del orificio, lo que impide que la rosca se enganche.

El procedimiento correcto: Después de perforar, sople aire al menos 4 veces hasta que el aire soplado esté libre de polvo evidente. Alternativamente, puedes utilizar una aspiradora.

3.La profundidad de perforación es insuficiente.

Rendimiento: El perno de anclaje se ha apretado completamente, pero la brida aún no ha entrado en contacto con el componente fijo.

Motivo: Profundidad del agujero insuficiente.

El enfoque correcto: la profundidad del orificio debe ser de 5 a 10 mm mayor que la profundidad efectiva de empotramiento del perno de anclaje.

4. Incline al apretar

Rendimiento: El perno de anclaje para hormigón autorroscante con brida hexagonal queda torcido después de atornillarlo.

Motivo: La broca no es perpendicular o el ángulo de la llave utilizada durante la inserción es incorrecto.

El enfoque correcto: Mantenga el taladro eléctrico perpendicular al sustrato durante la perforación; Inicialmente, sostenga el perno de anclaje en su lugar con la mano mientras lo atornilla.
