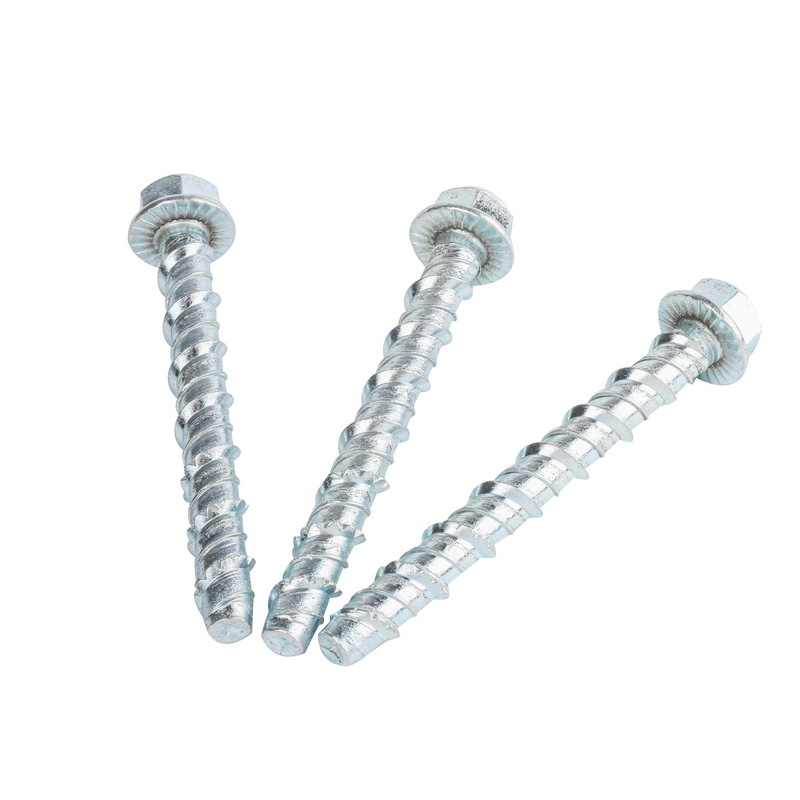

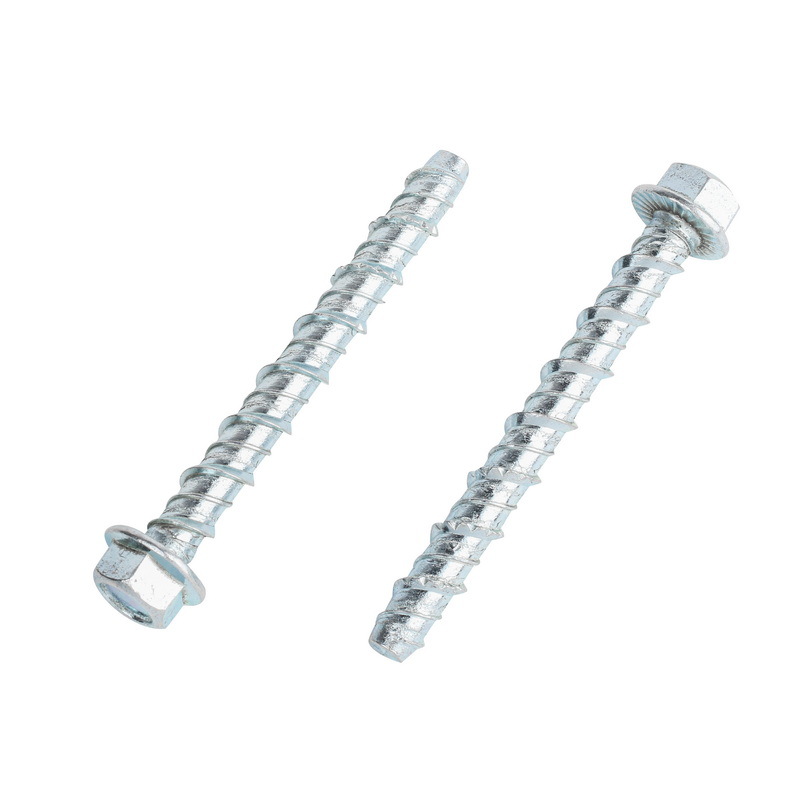

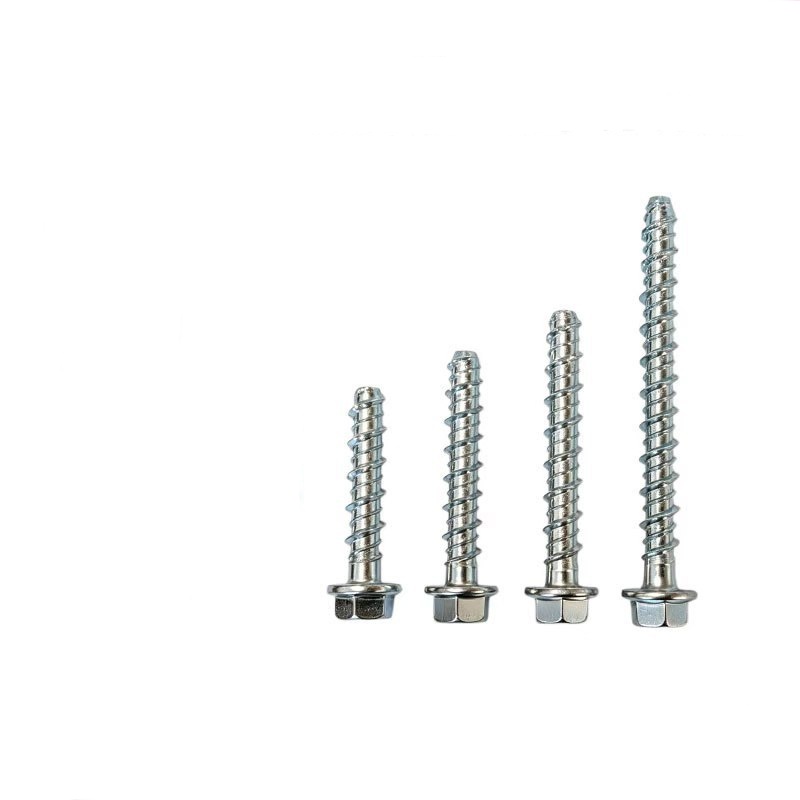

Perno de anclaje de hormigón autocortante con brida hexagonal

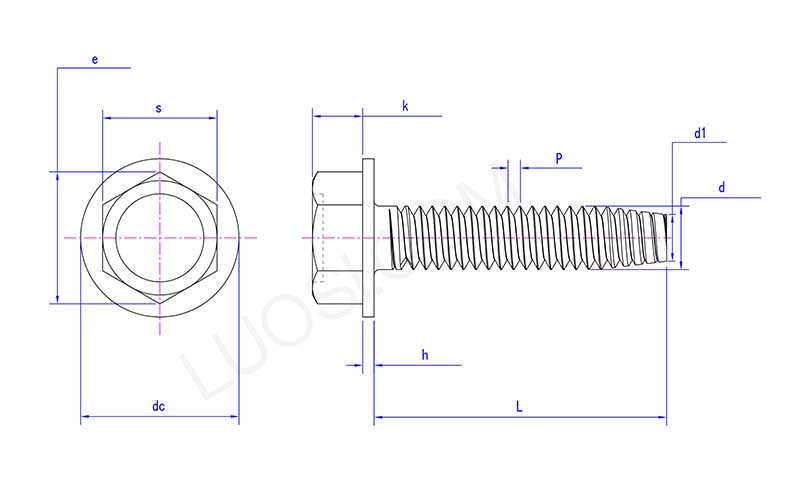

El perno de anclaje de hormigón autocortante con brida hexagonal de China Xiaoguo® se compone de cinco partes: la cabeza, la brida, el eje, la rosca autocortante y la sección de guía de cola.

1.Cabeza de brida hexagonal

La cabeza tiene una forma hexagonal estándar y el ancho de los lados opuestos se ajusta a las dimensiones de la cabeza hexagonal DIN. Debajo de la cabeza hay un disco de brida formado integralmente.

Función:

Hay disponible una llave de tubo estándar o una llave de impacto con adaptador de cabeza hexagonal, lo que simplifica la instalación.

La brida aumenta el área de contacto con el componente fijo, evitando la compresión de materiales blandos.

La parte inferior de la brida está equipada con dentados radiales, que evitan que se afloje debido a la vibración después de apretarla.

2.La sección de varilla y la sección de transición roscada.

Transición de varilla: Debajo de la brida de conexión se encuentra una varilla de luz corta (de unos 2-3 mm). Esto evita que la raíz de la rosca esté demasiado concentrada y también proporciona una superficie de apoyo suave para la brida.

3. Rosca autorroscante/autocortante

Rosca métrica estándar, con un ángulo de perfil de diente de 60°, dientes afilados y filo cortante.

El hilo es asimétrico. La parte frontal del lado de avance es más inclinada mientras que la parte trasera es más suave, lo que favorece el corte del sustrato.

4.Sección de guía de cola

Guíe el perno de anclaje de hormigón autocortante con brida hexagonal dentro del orificio perforado para evitar cualquier desviación durante el acoplamiento inicial de las roscas.

Perno de ancla concreto autocortante del reborde del hexágono VS pernos de ancla tradicionales de la extensión

Teniendo en cuenta múltiples aspectos y haciendo una comparación exhaustiva entre el perno de anclaje de hormigón autocortante con brida hexagonal y los pernos de anclaje de expansión tradicionales.

1.Se realizó una comparación directa en términos de pasos de instalación, requisitos de sustrato, capacidad de carga y desmontaje, etc.

Proyecto comparativo Perno de anclaje de hormigón autocortante con brida hexagonal Pernos de anclaje de expansión tradicionales

Pasos de instalación ① Perforar → ② Limpiar el orificio → ③ Insertar ① Perforar → ② Limpiar el orificio → ③ Insertar el tubo de expansión → ④ Golpear la cabeza cónica → ⑤ Apretar la tuerca

Herramientas de instalación Taladro de impacto + llave de tubo/llave de impacto Taladro de impacto + martillo + llave

¿Es necesario hacer huelga? No es necesario. Requerido

Requisitos de margen/espaciado Pequeño Grande

Riesgo del material base Sin tensión de expansión, no causa agrietamiento del concreto. Una tensión de expansión excesiva puede provocar agrietamiento del concreto.

¿Estará en funcionamiento inmediatamente después de la instalación? si si

2. Comparación del tiempo de instalación (operación por una sola persona, perno de anclaje único)

Perno de anclaje de hormigón autocortante con brida hexagonal: aproximadamente 40 a 60 segundos (perforación + limpieza + inserción)

Pernos de anclaje de expansión tradicionales: aproximadamente 90 - 120 segundos (perforación + limpieza + inserción + roscado + ajuste)

3.Costos de retrabajo y reparación.

Perno de anclaje de hormigón autocortante con brida hexagonal: durante la instalación, una llave dinamométrica puede controlar fácilmente el par y no agrietará el hormigón.

Pernos de anclaje de expansión tradicionales: durante el proceso de instalación, se aplicó una fuerza excesiva que provocó que el concreto se agrietara. Es necesario quitar la pieza vieja y perforar un agujero nuevo, lo que lleva mucho tiempo y también puede afectar la apariencia.
