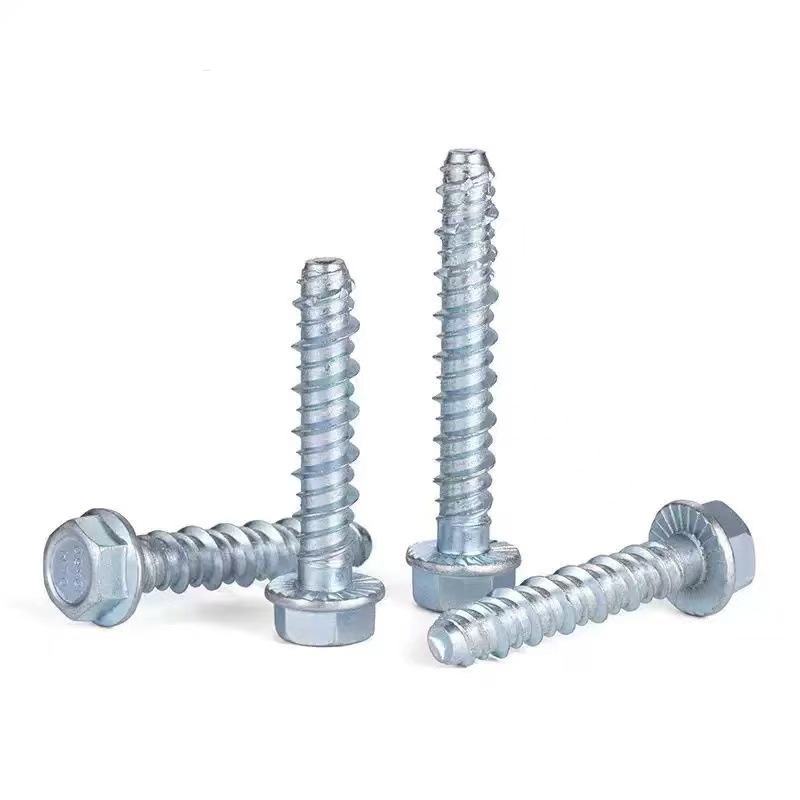

Perno de anclaje de hormigón autorroscante con cabeza de brida hexagonal

El producto más popular del proveedor Xiaoguo® recientemente: perno de anclaje para concreto autorroscante con cabeza de brida hexagonal. M6 a M16, roscas endurecidas cortadas en concreto sin roscado previo. El cabezal con brida ahorra arandelas y resiste el aflojamiento. Sin tensión de expansión, por lo que puedes colocarlo cerca de los bordes. En stock para envío rápido.

Enviar Consulta

Descripción del Producto

Los siguientes son los parámetros físicos principales del perno de anclaje para hormigón autorroscante con cabeza de brida hexagonal del proveedor Xiaoguo®, aplicables a especificaciones comunes que van desde M6 a M16.

(1) Diámetro nominal y rango de longitud

Diámetro nominal (d)	Longitud común (L)	Longitud efectiva del hilo	altura de la cabeza	Diámetro de brida
M6	40,50,60,70,80,100mm	≈L-10mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5,5-6,0 mm	16-17mm
M10	60,75,80,90,100,120,150mm	≈L-15mm	7,0-7,5 mm	19-20 mm
M12	80.100.120.150.180.200 mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100.120.150.180.200 mm	≈L-22mm	11-12 mm	28-30 mm

Si la longitud supera los 200 mm podemos personalizarlo, pero es necesario volver a verificar la profundidad de anclaje.

(2) Material y dureza

Material	Número de modelo	Dureza superficial (HRC)	Dureza del núcleo (HRC)	Opciones de tratamiento de superficies
Acero carbono	10B21	52-58	32-40	Electrogalvanizado (5–8 μm), zinc amarillo, galvanizado mecánico, revestimiento de Dacromet
Acero inoxidable A2	304	45-50	25-30	Pasivación natural, pulido electrolítico.
Acero inoxidable A4	316	45-50	25-30	Pasivación del color original

Hex Flange Head Self Tapping Concrete Anchor Bolt

Los beneficios que aporta la estructura.

No expandiendo la tubería, sino por las roscas autoengranables: el punto culminante estructural del perno de anclaje autorroscante para concreto con cabeza de brida hexagonal. El perno de anclaje parece un tornillo súper grande, pero es completamente diferente de los pernos de expansión comunes.

(1) Junta incorporada + dientes

La brida del perno de anclaje para hormigón autorroscante con cabeza de brida hexagonal es una junta formada integralmente y nunca se desprenderá. Debajo de la brida, también hay un anillo de dientes pequeños. Cuando se aprietan, penetrarán en la placa de acero o junta y no se aflojarán durante el funcionamiento de la máquina.

(2) Los hilos son tan duros como un cuchillo.

La parte roscada que ha sido endurecida superficialmente es tan dura como un cincel. Empújela en el orificio previamente perforado. La hoja en el lado roscado raspará el concreto para crear la rosca interna correspondiente y luego se sujetará de manera segura. No se expande hacia afuera para separarlo. En cambio, se basa en el entrelazado de hilos, por lo que no agrietará el concreto.

(3) Hilo completo

Desde la parte inferior de la brida hasta la punta, está completamente roscada. Cuanto más profundamente se atornilla, más larga será la longitud de la rosca que muerde el concreto y más fuerte será la resistencia al levantamiento.

(4) Guía puntiaguda, sin desviación

Al final hay una pequeña punta cónica, que se asemeja a un taladro piloto. Después de colocarlo en el orificio, el extremo puntiagudo presiona contra el fondo del orificio, asegurando que el perno de anclaje para concreto autorroscante con cabeza de brida hexagonal esté perpendicular a la superficie de la pared y no se incline al apretarlo.

(5) Soporte para uso repetido

Si ocurre algún problema, este perno de anclaje se puede quitar completamente con una llave, reposicionarlo y luego reinstalarlo. Es especialmente adecuado para situaciones en las que es necesario desmontar y volver a montar el perno varias veces.

Hex Flange Head Self Tapping Concrete Anchor Bolt

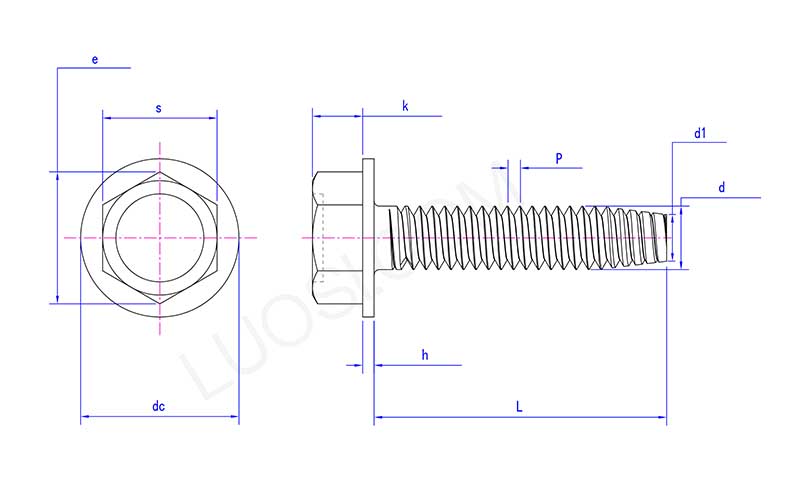

Lun	#2	#3
P	56	48
s máx	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k máx.	0.05	0.055
k min	0.04	0.044
CC máx.	0.166	0.177
de min	0.154	0.163
h máx.	0.016	0.016
h min	0.01	0.01
re máx.	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
