Tuerca de soldadura cuadrada tipo A

Las tuercas para soldar cuadradas tipo A se utilizan para soldar superficies metálicas y están equipadas con orificios roscados para pernos. Son adecuados para estructuras metálicas, soportes o equipos mecánicos que requieran tuercas fijas. La fábrica Xiaoguo® produce de acuerdo con los estándares estipulados en GB/T 13680-1992.

Modelo:GB/T 13680-1992

Enviar Consulta

Descripción del Producto

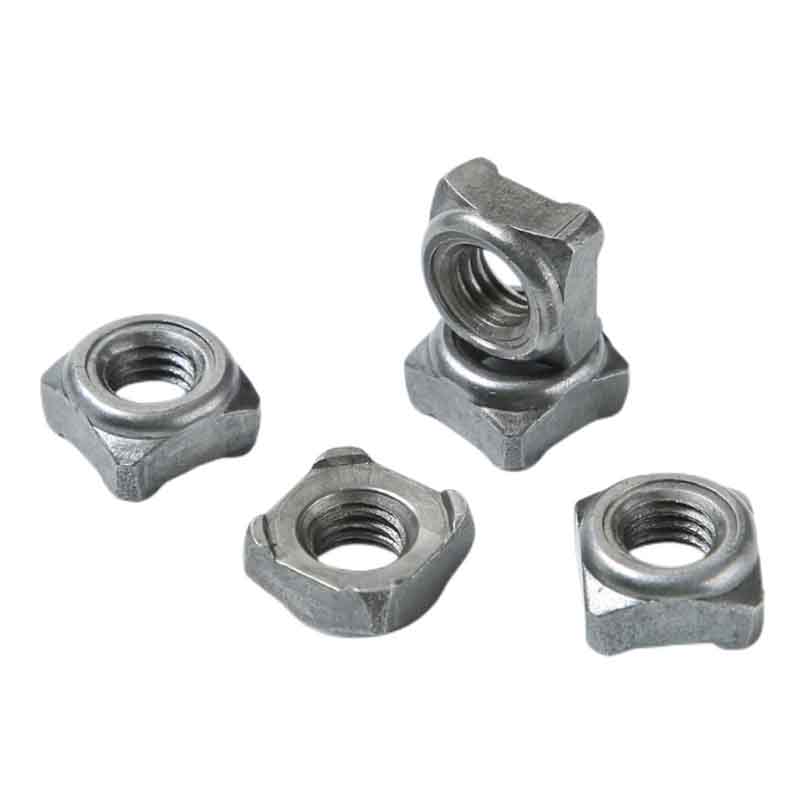

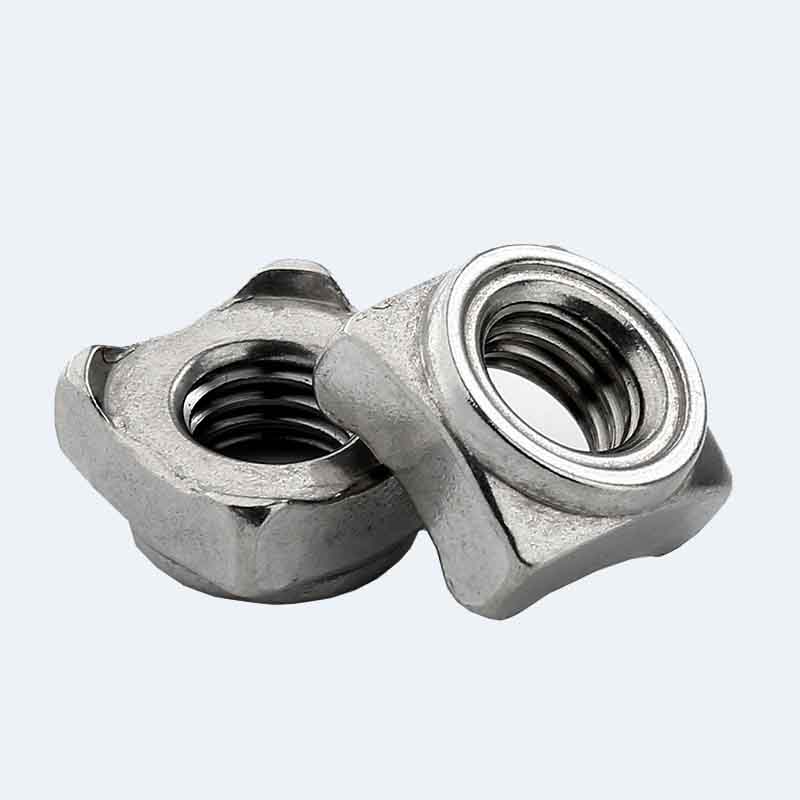

Las tuercas para soldar cuadradas tipo A son un tipo de tuercas para soldar especiales. Tienen forma cuadrada y cuatro salientes de soldadura, lo que hace que el proceso de soldadura sea más seguro. Las roscas también son estándar, lo que les permite encajar bien conlos tornillos.

Instalación de soldadura

La tuerca de soldadura cuadrada tipo A es fácil de soldar. Simplemente colóquela en el lugar a soldar y use el equipo de soldadura para soldarla. Además, su diseño de cuatro puntos salientes garantiza una distribución uniforme de la fuerza durante el proceso de soldadura, lo que hace que la soldadura sea extremadamente fuerte y sea menos probable que se afloje.

Las tuercas para soldar cuadradas tipo A son muy comunes cuando se sueldan placas de acero mediante métodos de soldadura MIG o por puntos. Su base plana ayuda a mantenerlos estables durante el proceso de soldadura, mientras que las cuatro pequeñas protuberancias (a veces agujeros) son el lugar donde se presionan contra el material base. Puede establecer rápidamente una conexión fuerte.

La instalación de la tuerca soldada cuadrada tipo A es muy sencilla. Limpie la posición en la placa de metal donde se deben instalar las tuercas. Coloque las tuercas correctamente. Utilice la pistola de soldar y suelde por las cuatro esquinas de las tuercas o por el orificio de la base (si lo hay). El calor fusionará la base de la tuerca con la placa de metal. Después del enfriamiento, las roscas internas se pueden utilizar para conexiones atornilladas.

Parámetros del producto

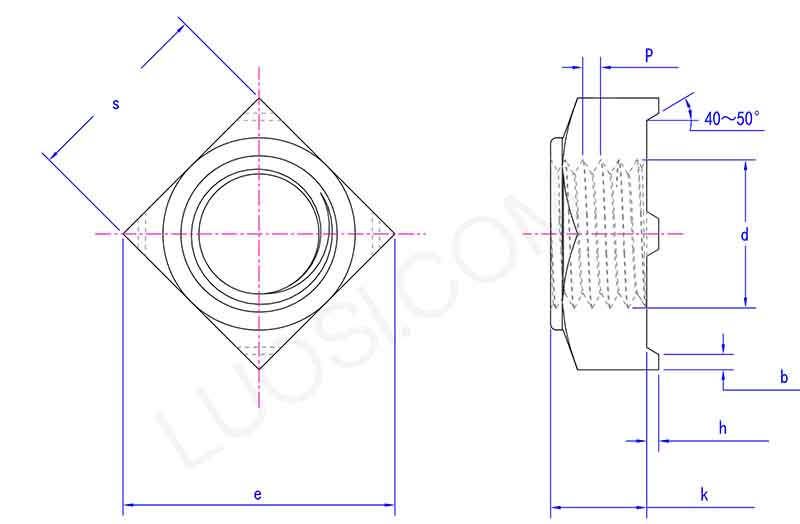

Type A Square Weld Nut parameter

Lun	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
e min	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h máx.	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
h min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k máx.	3.5	4.2	5	6.5	8	9.5	11	13
k min	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
s máx	7	8	10	13	16	18	21	24
s min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b máx	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b min	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Características del producto

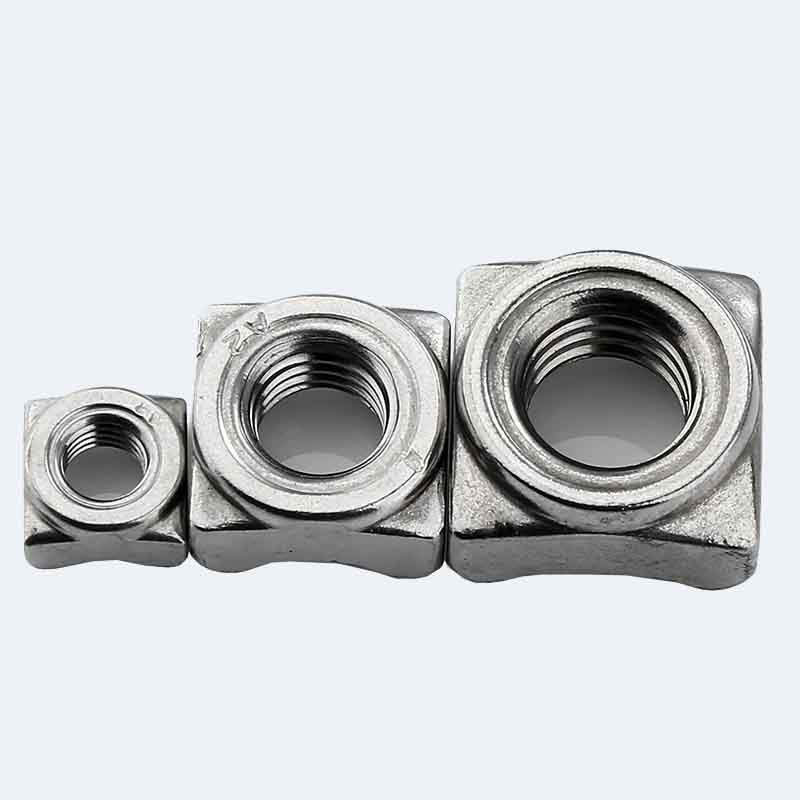

La apariencia cuadrada de las tuercas para soldar cuadradas tipo A facilita su ubicación durante la instalación y es poco probable que giren. Los cuatro salientes de soldadura tienen la misma altura y tamaño, asegurando la calidad de la soldadura. Además, su precisión de rosca es alta y el perno se puede atornillar suavemente sin problemas como no poder atornillarlo o aflojarlo.
