Tuercas soldadas estilo T con tipo 1A

Las tuercas para soldar estilo T con tipo 1A están diseñadas específicamente para soldar metales y cumplen con la especificación 1A, lo que garantiza un ajuste perfecto. Adecuado para marcos metálicos, soportes o equipos mecánicos, el diseño en forma de T ayuda a ahorrar espacio. La fábrica de Xiaoguo® tiene una gran cantidad de productos en stock. También podemos personalizar y proporcionar productos que satisfagan necesidades específicas.

Modelo:JIS B1196-3.1-2001

Enviar Consulta

Descripción del Producto

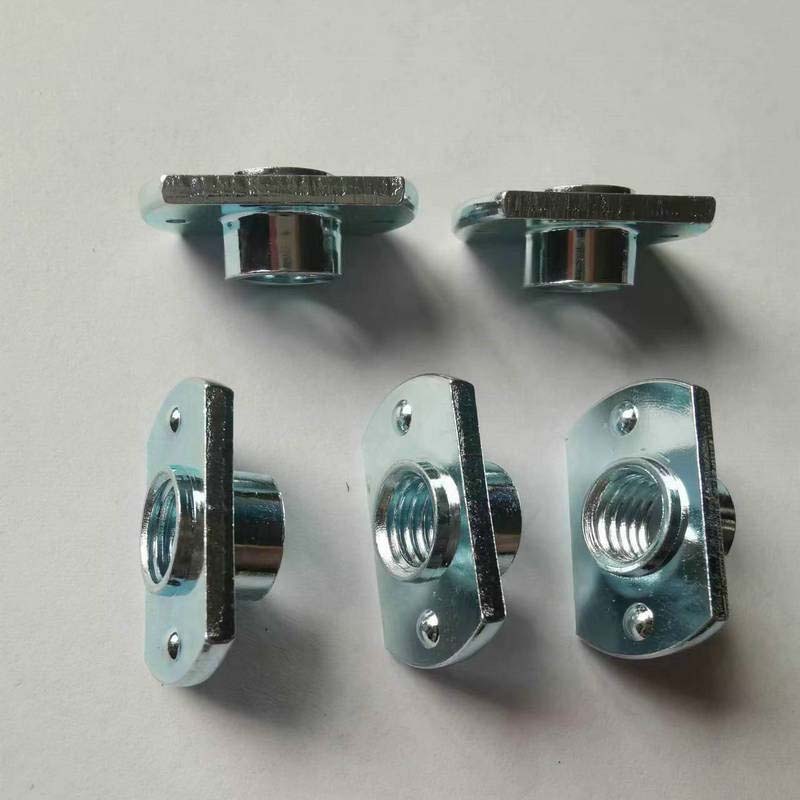

Las tuercas para soldar estilo T con tipo 1A tienen una forma que se asemeja a la letra "T", con la parte cilíndrica roscada en la parte inferior. Hay varias pequeñas protuberancias en la brida, que están diseñadas específicamente para soldar. Las especificaciones de rosca común varían de M4 a M12.

Parámetros del producto

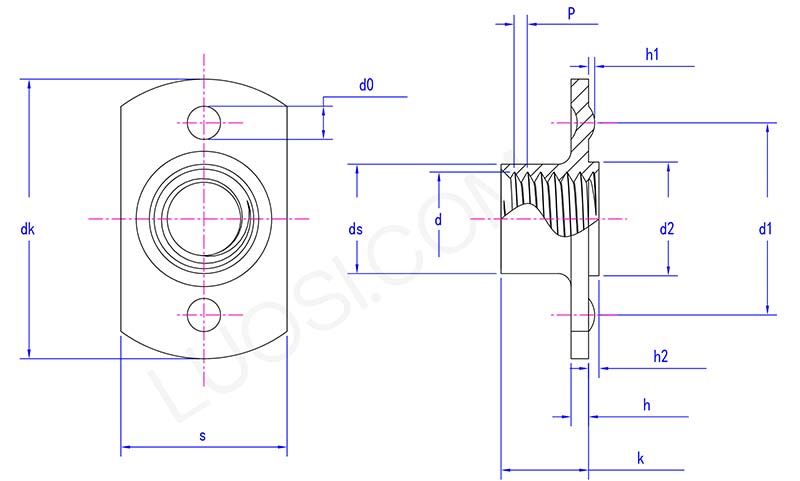

T style weld nuts with type 1A parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
dk máximo	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s máx	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds máximo	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k máx.	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h máx.	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 máx.	6.9	6.9	8.9	10.9	12.9	14.9
d2 minutos	6.7	6.7	8.7	10.7	12.7	14.7
h2 máx.	0.8	0.8	0.8	0.8	1.2	1.2
h2 minutos	0.6	0.6	0.6	0.6	1	1
d0 máx.	3.25	3.25	3.25	3.25	4.05	4.05
d0 minutos	2.75	2.75	2.75	2.75	3.55	3.55
h1 máx.	0.6	0.6	0.6	0.6	0.7	0.7
h1 minuto	0.4	0.4	0.4	0.4	0.5	0.5
d1 máx.	15.2	15.2	17.25	17.25	22.3	24.3
d1 minuto	14.8	14.8	16.75	16.75	21.7	23.7

Características del producto e instalación

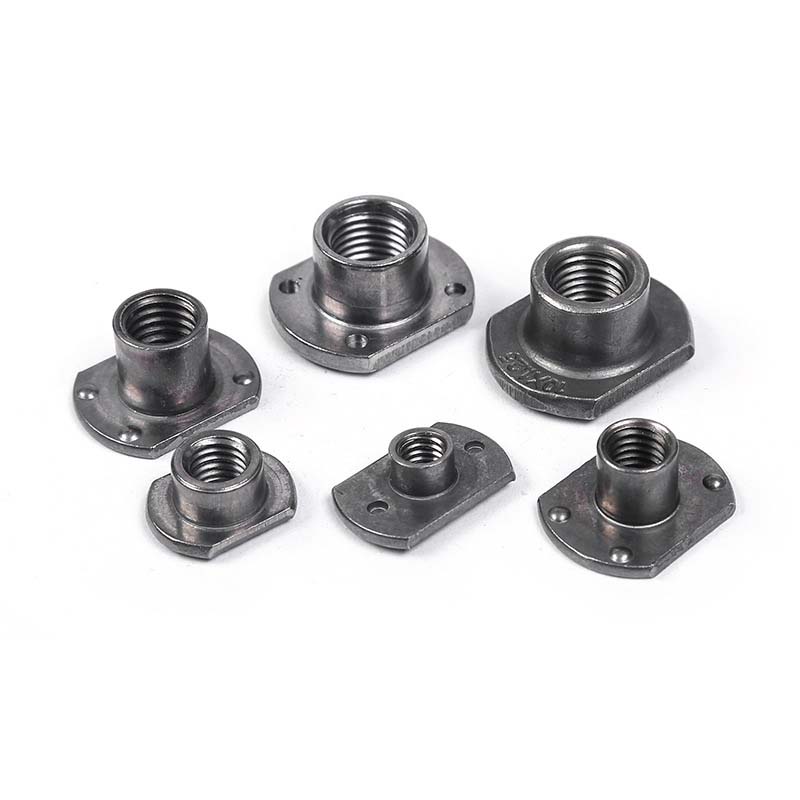

Las tuercas para soldar estilo T con tipo 1A presentan una estructura distintiva en forma de T. La brida puede aumentar el área de contacto con la placa de metal, distribuir la presión y hacer que la soldadura sea más segura. El tamaño y la altura de las protuberancias de soldadura en la brida son los mismos y el calentamiento es uniforme durante el proceso de soldadura. Su precisión de hilo es alta. Cuando se atornilla el perno, se siente muy suave sin atascarse ni aflojarse.

T style weld nuts with type 1A

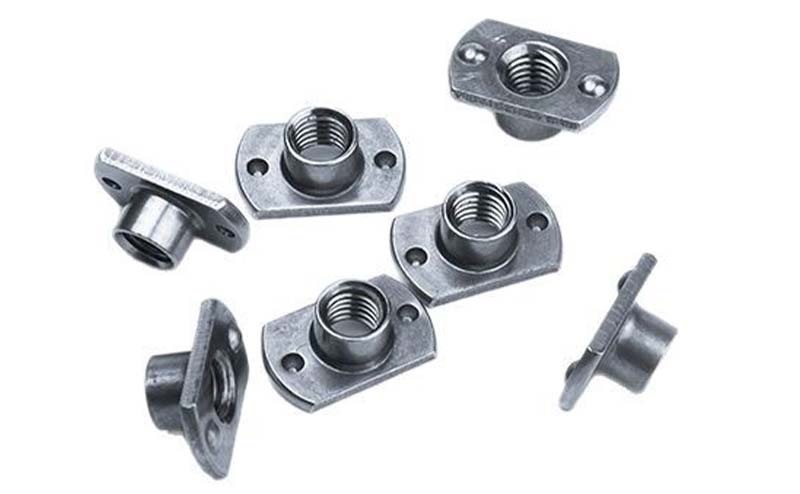

Las tuercas para soldar tipo T 1A reciben su nombre por su forma: el cuerpo de la tuerca hexagonal está montado de forma excéntrica en la placa base rectangular (brida). El tipo 1A indica que está diseñado para soldadura por arco (MIG o TIG) alrededor del borde de la brida. El diseño en forma de 'T' le permite colocar los orificios roscados en la ubicación deseada, incluso cerca del borde donde no se puede instalar una tuerca central, y esto se puede lograr fácilmente.

Instalar tuercas para soldar estilo T de tipo 1A significa realizar soldadura a lo largo de la periferia de la brida rectangular. La base de tuerca tipo 1A es plana y no tiene agujeros ni salientes. Puede utilizar MIG o TIG para crear cordones de soldadura continuos a lo largo del borde de la brida. Una buena fusión general es crucial ya que es la única forma de fijar la brida. Limpie a fondo el metal de antemano.

Las tuercas para soldar tipo 1A T son más caras que las normalesnueces cuadradas. Tendrá que pagar por el procesamiento de la forma de la brida y los materiales adicionales. También tardan más en soldarse correctamente alrededor de la brida. Especialmente cuando sea necesario compensar la posición del hilo, utilícelos; de lo contrario, las tuercas estándar pueden resultar más baratas.
