Perno en U roscado

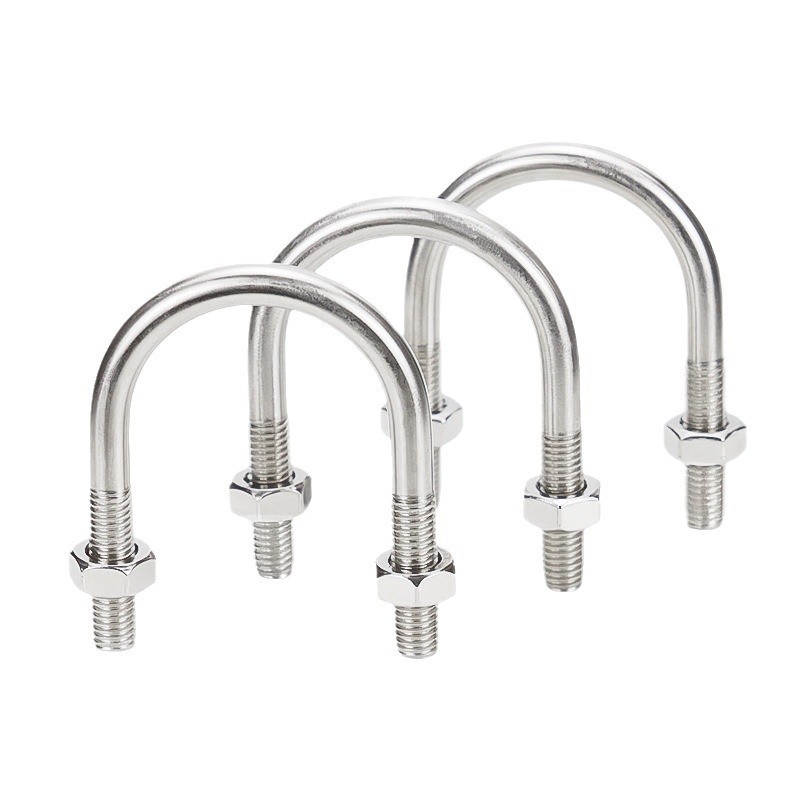

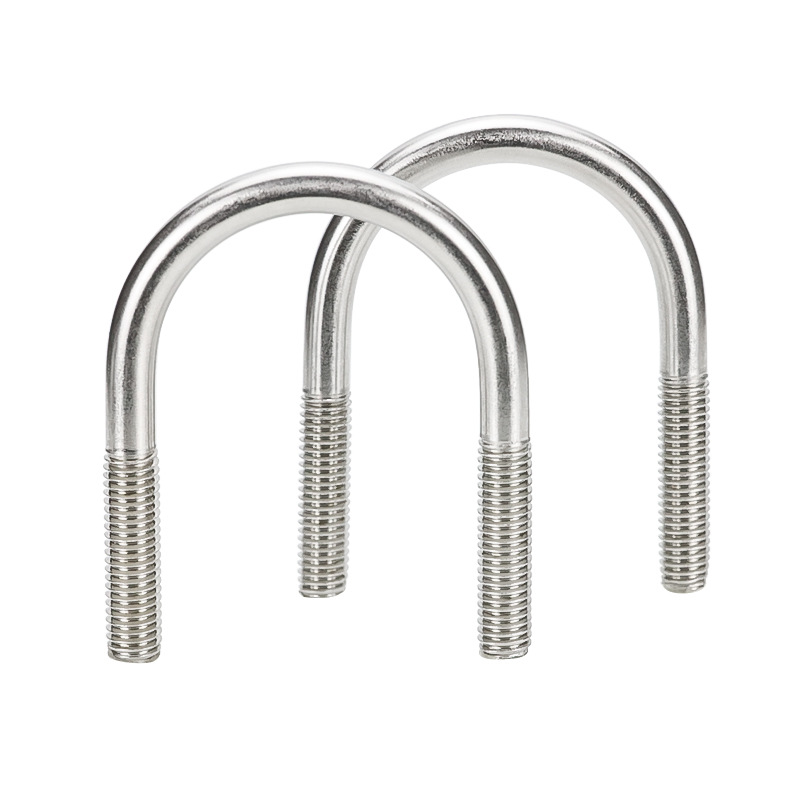

U roscada El perno (también conocido como perno de caballo o perno en forma de U) es un tipo de sujetador con forma de letra "U". Ambos extremos están mecanizados con roscas y se pueden utilizar junto con tuercas y arandelas. El diseño curvo en forma de U le permite "abarcar" y encerrar objetos tubulares o en forma de láminas, y al aplicar las roscas en ambos extremos, puede lograr el efecto que los pernos comunes no pueden lograr.

Parámetros

Parámetros básicos

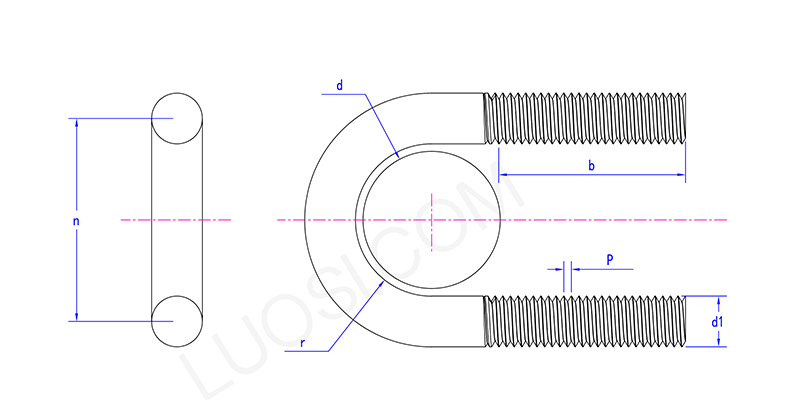

Los parámetros de especificación principales del perno en U roscado son:

Diámetro de rosca (d): Cubre varias especificaciones desde M6 a M64, capaz de satisfacer todos sus requisitos de tamaño, desde pequeñas tuberías de agua hasta grandes tuberías industriales.

Radio de curvatura (R): determina el tamaño del arco en forma de U, se puede personalizar según sea necesario.

Longitud de la pierna (L): la distancia desde el centro del arco hasta el final del hilo, que se puede personalizar según sea necesario.

Ancho de apertura (a): El ancho del espacio interior entre los dos brazos de la forma de U, que se puede personalizar según sea necesario.

Longitud del hilo (m): Se puede dividir en hilo completo y hilo no completo. El hilo también se clasifica en hilo grueso y hilo fino, y se puede ajustar según los requisitos específicos.

Campos de aplicación

El perno en U roscado se usa ampliamente en las siguientes industrias y escenarios debido a su estructura única en forma de U y su fuerte capacidad de bloqueo:

(1) Automóviles

En la fabricación y el mantenimiento de automóviles, es un cierre de llave indispensable. Se utiliza principalmente para fijar la conexión entre la ballesta y el eje, asegurando la estabilidad del sistema de suspensión bajo cargas pesadas y vibraciones intensas. Además, también se utiliza para fijar el sistema de escape, el silenciador, los accesorios de tubería del chasis y varios soportes. Por lo general, está hecho de acero aleado de grado 10,9 o 12,9 (como 40Cr, 42CrMo) y se combina con Dacromet o tratamiento de superficie ennegrecido.

(2) Ingeniería de tuberías

En la instalación de drenaje, HVAC, sistemas de protección contra incendios y tuberías industriales, las tuberías de agua, gas, vapor o bandejas de cables se fijan firmemente a los soportes, colgadores o paredes mediante el método de "brace".

(3) Ingeniería de la construcción y estructuras de acero.

En el campo de las estructuras de construcción, los pernos tipo U se utilizan frecuentemente para conexiones de estructuras de acero, fijación de piezas empotradas y sistemas de soporte sísmicos. Por ejemplo, en cerchas de muros cortina, cimientos de equipos, andamios y galerías de tuberías, los pernos tipo U pueden conectar vigas transversales, columnas o tuberías a la estructura principal.

(4) Buques e ingeniería marina

En entornos con corrosión severa, como la construcción naval, instalaciones portuarias y plataformas marinas, estos materiales se utilizan ampliamente para fijar tuberías de cubierta, soportes de cables, bases de equipos y barandillas. Debido a la exposición prolongada al agua de mar o a la niebla salina, es necesario seleccionar materiales con excelente resistencia a la corrosión, como acero inoxidable 304, acero inoxidable 316L o acero inoxidable dúplex.
