Perno en U de anclaje

El perno en U de anclaje Xiaoguo® del proveedor chino viene en una amplia gama de especificaciones, que cubren todo, desde DN10 (2 mm) hasta DN600 (24 pulgadas), cumpliendo con todos los requisitos de tamaño completo. Ya sea que se trate de pequeñas tuberías de agua y cableado eléctrico o grandes tuberías industriales, puede elegir un perno en U de anclaje rentable.

Enviar Consulta

Descripción del Producto

Definición del producto y función principal.

El perno en U de anclaje, también conocido como perno en U de anclaje al suelo o perno en U preinstalado, es un tipo de sujetador de anclaje con forma de letra "U". Tiene roscas largas en ambos extremos y generalmente está preinstalado en la base de concreto o pasa a través de la base de la estructura de acero. Se combina con arandelas y tuercas para fijar firmemente equipos, columnas, soportes de tuberías, etc. sobre cimientos de estructura de concreto o acero.

Función central

Es un componente de anclaje clave utilizado en campos como la construcción, puentes, energía y petroquímicos para lograr conexiones rígidas entre los equipos y los cimientos. Su función principal es transferir de forma segura las cargas (tensión, presión, fuerza cortante, momento flector) de la estructura superior a la base de hormigón o al suelo. A diferencia de los pernos de expansión comunes, este producto se instala previamente enterrado. Se coloca dentro del encofrado antes de verter el hormigón y forma un anclaje permanente irreversible después de que el hormigón fragüe.

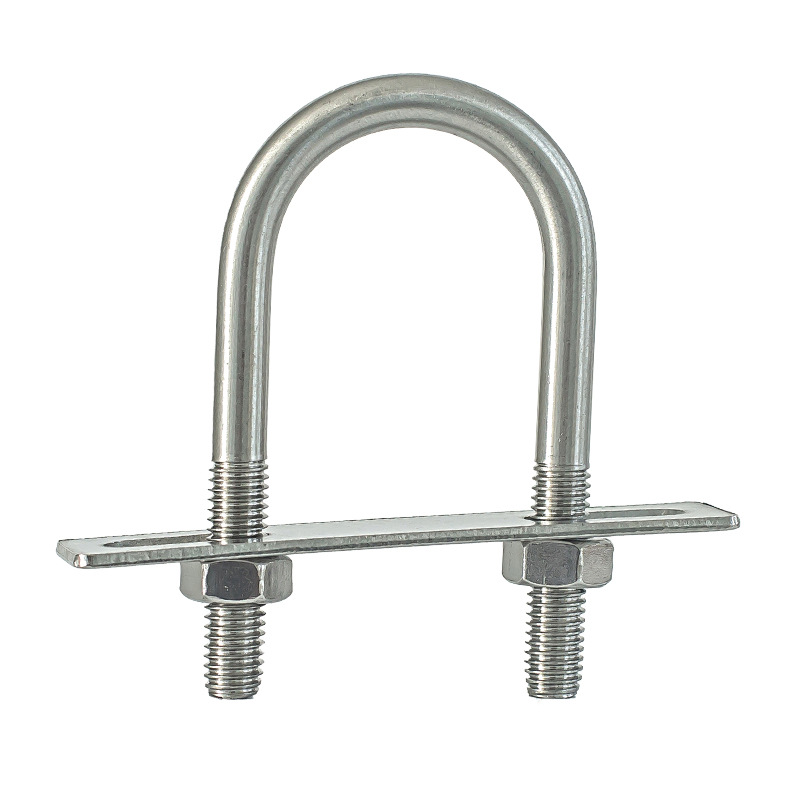

Anchor U Bolt

Materiales comunes

A continuación se muestra la lista de materiales comunes para pernos de anclaje en U que hemos resumido para usted, que le resultará conveniente explorar.

tipo de material	Calificación	Nivel de rendimiento alcanzable	Características principales	Escenarios aplicables
Acero carbono	Q235/A36	Grado 4.8	Relativamente económico y versátil, fácil de procesar.	Construcción en general, cimentaciones de equipos livianos, fijación de barandales.
Acero carbono	45# / 1045	Grado 8.8	Fuerza moderada, buen rendimiento integral.	Cimentaciones de equipos industriales, torres de energía, soportes de tuberías.
Acero aleado	40Cr/5140	10.9 grado	Alta resistencia, resistencia a la fatiga	Equipo pesado, cimentación de carga dinámica, torre de energía eólica.
Acero aleado	35CrMo/4135	Grado 10,9/12,9	Resistente a bajas temperaturas, antioxidante.	Industria petroquímica, cimentaciones de recipientes de alta presión, regiones frías
Acero inoxidable	304/A2	A2-70	Resistencia general a la corrosión	Para fábricas de alimentos, tratamiento de agua y aplicaciones generales al aire libre.
Acero inoxidable	316 / A4	A4-70 / A4-80	Excelente resistencia al agua de mar y a los productos químicos.	Para plataformas marinas, centrales eléctricas costeras, plantas químicas y equipos para piscinas.
Acero al carbono galvanizado en caliente	Q235 / 45# + HDG	Grado 4,8/8,8	Prevención de oxidación duradera en exteriores	puentes, barandillas de carreteras, torres de comunicación, soportes fotovoltaicos

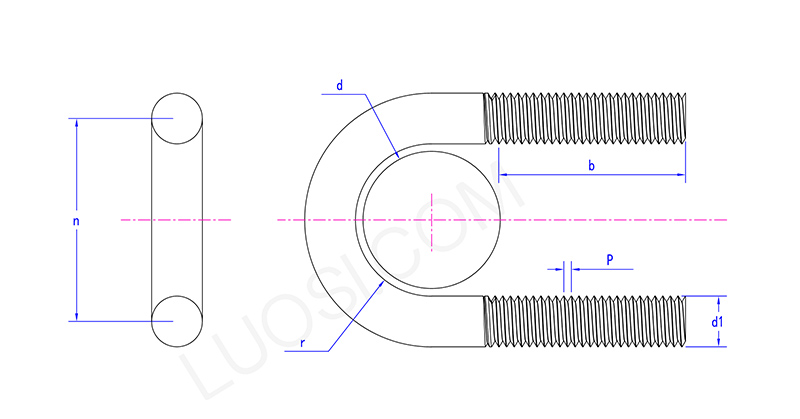

Anchor U Bolt

Lun	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

tipo de producto

Dependiendo del método y la forma de instalación, el perno de anclaje en U se divide principalmente en los siguientes tipos:

Perno en U liso empotrado: Incrustado directamente en el concreto, con el extremo roscado sobresaliendo por encima de la superficie de la base. Se utiliza para fijar columnas de acero y bases de equipos. Es la forma más común.

Perno en U con extremos de gancho: los extremos roscados se doblan adicionalmente 90° o 180°.

Perno en U de fondo plano: la parte inferior de la parte en forma de U es recta, no en forma de arco. Se utiliza para fijar componentes con una sección transversal cuadrada o para instalaciones que necesitan estar en estrecho contacto con la superficie inferior de la placa de acero.

Perno pasante tipo U: este perno en forma de U pasa a través de los orificios reservados en la base de la estructura de acero, con ambos extremos expuestos. Se combina con tuercas superiores e inferiores para lograr la sujeción y se usa comúnmente para conexiones desmontables o escenarios que requieren ajuste de altura.

Perno en U de patas desiguales: Patas de diferentes longitudes. Se utiliza para instalación en superficies de cimentación inclinadas o en estructuras especiales que requieren fijación asimétrica.
