Cuñas de anclaje posttensión

Rendimiento clave

El rendimiento de las cuñas de anclaje posttensión determina directamente la seguridad estructural y la durabilidad de proyectos importantes, como puentes y edificios. Al elegir Xiaoguo®, obtendrá una garantía confiable que puede soportar los estándares más estrictos.

(1) Eficiencia de anclaje de carga estática

Coeficiente de eficiencia ηa ≥ 0,95

Si el sistema de anclaje puede utilizar eficientemente toda la resistencia de los cordones de acero.

(2) Deformación total definitiva

εapu ≥ 2,0%

Mide la ductilidad del sistema de anclaje en el estado último para evitar fallas frágiles.

(3) Rendimiento de fatiga

Sin fallos después de 2 millones de ciclos de carga

Garantiza que las estructuras, como puentes y torres de turbinas eólicas, que están sometidas a cargas dinámicas a largo plazo, no fallarán debido a la fatiga.

(4) Pérdida por fricción en el área de anclaje.

Pérdida total en la apertura del ancla + apertura de la trompeta ≤ 6%

Reduce la pérdida de pretensado efectivo provocada por la fricción, afectando la eficiencia del tensado y el control de costes.

(5) Cantidad de retracción del bloque de cuña

Anclaje de baja retracción ≤ 0,5 mm; Ancla ordinaria ≤ 6 mm

Esto afecta directamente la precisión del establecimiento del pretensado. Cuanto menor sea la retracción, menor será la pérdida de pretensado durante el establecimiento.

(6) Requisitos de dureza:

Cuñas de anclaje de posttensión: HRC 58-65; Placa de anclaje: HB ≥ 251

Asegúrese de que la superficie de las piezas sea resistente al desgaste y no se deforme ni colapse bajo gran presión.

Clasificación

Las cuñas de anclaje posttensión se pueden clasificar en muchos tipos. Los principales criterios de clasificación se basan en el número de piezas, la forma de los dientes internos y la forma del cono exterior. Las características estructurales y usos correspondientes.

【1】el número de piezas

(1) De dos piezas

Características estructurales: Dos placas de sujeción simétricas en forma de cuña, cuando se combinan, forman un orificio circular en el medio

Aplicaciones típicas: Ancla de trabajo permanente, para uso único.

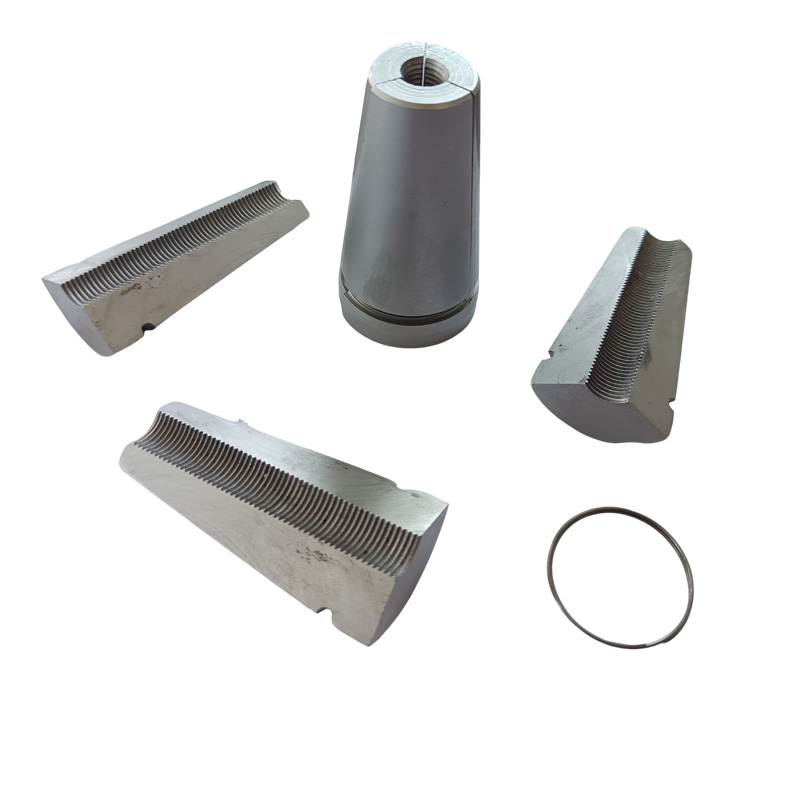

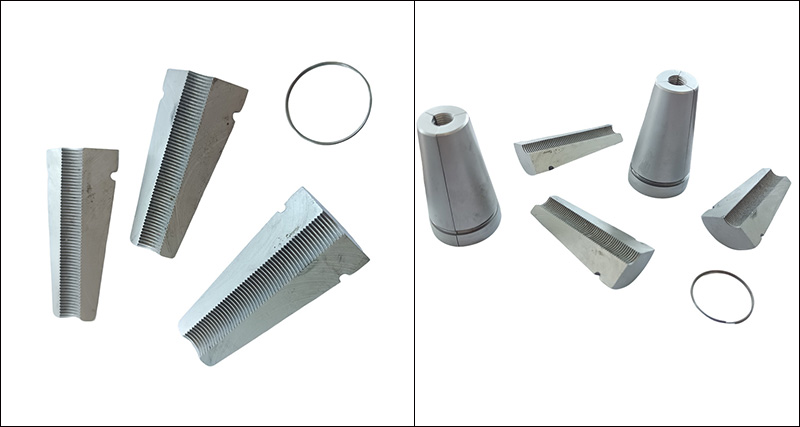

(2) Tres piezas

Características estructurales: Tres placas de sujeción en forma de cuña divididas uniformemente, con espacios entre ellas, requieren un resorte en espiral para la coordinación.

Aplicaciones típicas: Anclaje de herramientas, reutilizable.

【2】la forma de los dientes internos

(1) Dientes circulares

Características: Las cuñas de anclaje de posttensión tienen múltiples dientes circulares independientes que sobresalen, con puntas de dientes afiladas.

Hilos de acero aplicables: Hilos de acero estándar (estructura 1×7)

(2) Hilo en espiral

Características: Rosca interna en espiral continua.

Hilos de acero aplicables: haz de alambre de acero de alta resistencia o refuerzo pretensado especial

(3) Tipo de combinación

Características: Dientes circunferenciales + Ranuras longitudinales.

Hilos de acero aplicables: mejora la eliminación de virutas y el rendimiento de compromiso.

【3】la forma del cono exterior

(1) Superficie cónica única

Características de la superficie cónica: Toda la superficie tiene un solo cono (el más común)

(2) Doble superficie cónica

Características de la superficie cónica: hay una transición de ángulo pequeño cerca del extremo grande, lo que mejora la distribución de fuerzas.

(3) Con sección de guía

Características de la superficie cónica: una sección de guía cilíndrica se extiende desde el extremo pequeño, lo que facilita la inserción inicial.
