Tornillo de rosca con ranura cruzada de cabeza plana

El tornillo autorroscante con ranura transversal y cabeza alomada Xiaoguo® China se usa ampliamente en muebles, piezas de automóviles y ensamblaje de electrodomésticos. El diseño de la unidad facilita la instalación. Con su diseño de rosca y punta cónica, no requiere roscado previo. Consigue un efecto de bloqueo seguro y evita eficazmente que se afloje.

Enviar Consulta

Descripción del Producto

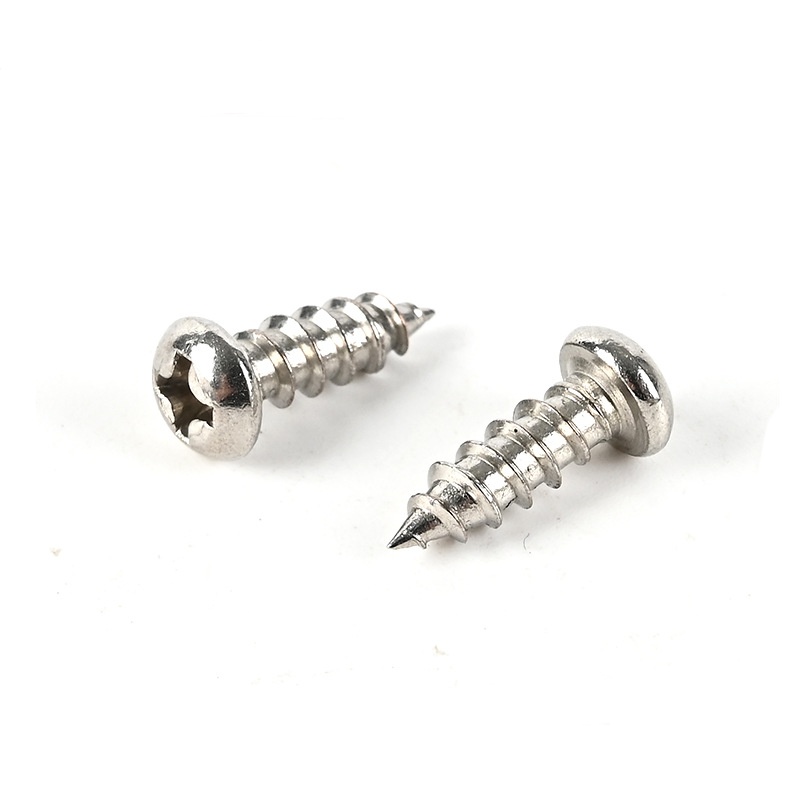

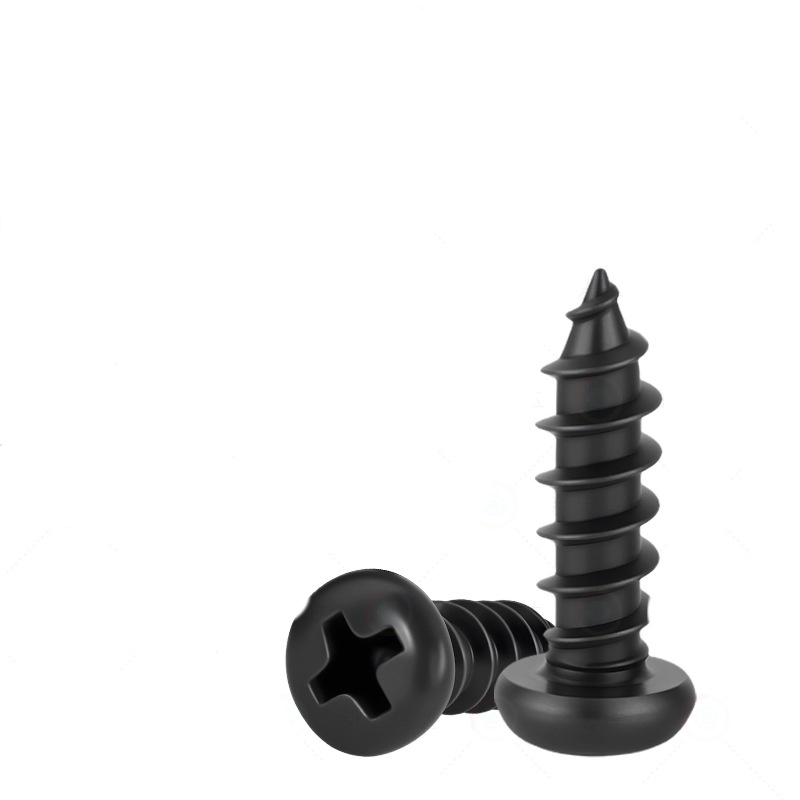

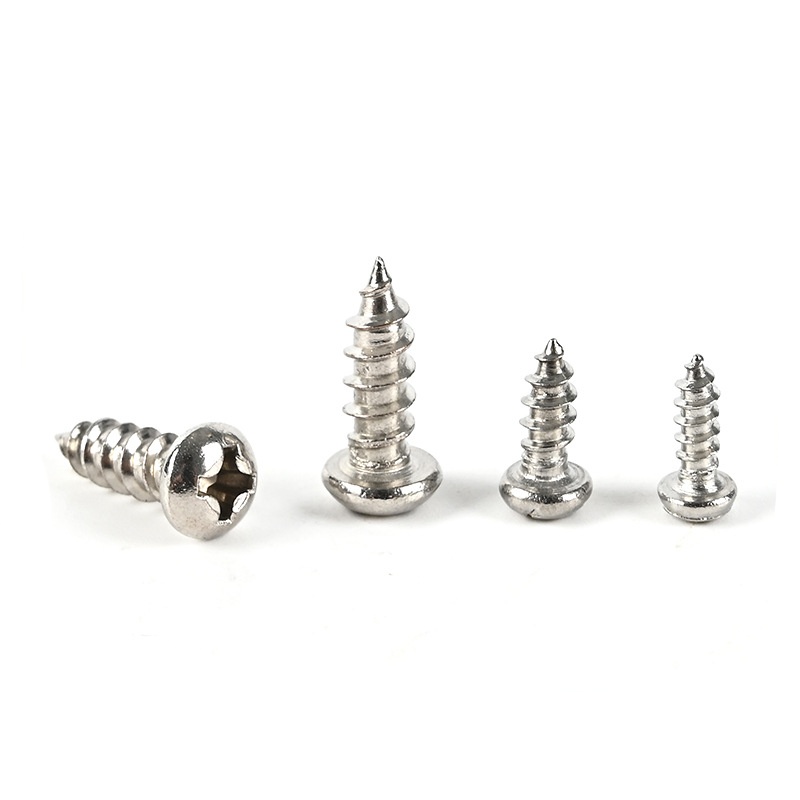

El tornillo de rosca con ranura cruzada de cabeza plana del fabricanteXiaoguo®Es un tipo de tornillo muy común. Su cabeza tiene forma de disco plano, con una ranura en forma de cruz. Esta ranura se puede apretar con un destornillador de estrella. Su característica más distintiva es que no requiere taladrar previamente la rosca en la pieza de trabajo; todo lo que necesita hacer es perforar un orificio del tamaño adecuado en una placa de metal, pieza de plástico o madera, y simplemente atornillarlo.

Automáticamente "tallará" las roscas internas correspondientes en el orificio y se sujetará de forma segura. Los tornillos de rosca con ranura transversal de cabeza plana se utilizan ampliamente en la construcción de gabinetes eléctricos, interiores de automóviles, ensamblaje de muebles y la conexión rápida de componentes de hardware. Son especialmente adecuados para una instalación eficiente utilizando destornilladores eléctricos en líneas de producción en masa.

Pan Head Cross Recess Tapping Screw

Principio de funcionamiento

El principio de funcionamiento de un tornillo autorroscante con cabeza plana y ranura transversal se basa en la deformación plástica del metal o un ligero corte, dependiendo de las propiedades de los materiales a unir y del diseño de la cola del tornillo.

Orificio inferior prefabricado

Antes de usar tornillos autorroscantes, se debe perforar o perforar un orificio piloto en el componente conectado. La función del orificio inferior es guiar los tornillos y controlar el espacio para el flujo de material.

Formar rosca interna

Cuando el tornillo de rosca de cabeza plana con ranura transversal se gira y se avanza axialmente, la punta cónica es la primera en entrar en el orificio inferior, lo que provoca una ligera expansión de la abertura del orificio. Debido a que la rosca es más grande que el diámetro del orificio inferior, los dientes de la rosca ejercerán una compresión radial sobre el material de la pared del orificio.

Etapa de bloqueo

Cuando el tornillo está completamente insertado, la ranura roscada formada por compresión o corte está alineada con la rosca del tornillo. El material conectado sufre un ligero rebote dentro del límite elástico, agarrando firmemente las roscas del tornillo y generando una enorme resistencia a la fricción. Esta fuerza de fricción actúa sobre ambos simultáneamente, evitando que el tornillo se afloje por sí solo durante la vibración o bajo fuerza externa.

Pan Head Cross Recess Tapping Screw

Preguntas frecuentes

(1) ¿Qué espesor de placa de acero se puede atornillar?

Se recomienda que el espesor de las placas de acero conectadas no sea mayor que el diámetro nominal de los tornillos. Los materiales blandos como el plástico y la madera se pueden espesar adecuadamente.

(2) ¿Por qué se siente como si hubiera mucha torsión al girar e incluso hace que la uña se rompa?

Posibles causas y soluciones:

El orificio inferior es demasiado pequeño → Debe ampliarse adecuadamente

Par de instalación excesivo → Reducir la velocidad de rotación

(3) ¿Cuál es la cantidad mínima de pedido (MOQ)?

La cantidad mínima de pedido a granel de especificación estándar de tornillo autorroscante con ranura transversal de cabeza plana es de aproximadamente 10 000 a 50 000 piezas.

Pan Head Cross Recess Tapping Screw

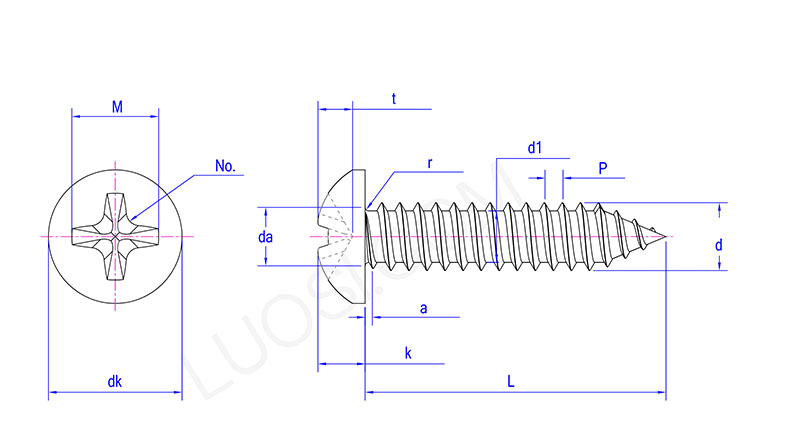

Lun	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
un máximo	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk máximo	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k máx.	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
No.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t máx	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 máx.	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 minuto	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
re máx.	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
dmn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
