Arandelas de sellado adheridas de neopreno EPDM

Las arandelas de sellado adheridas de neopreno EPDM producidas por la fábrica de Xiaoguo® tienen un excelente rendimiento de sellado. Son resistentes al agua, a las fugas, al aceite y al aire, y el efecto de sellado es particularmente bueno.

Enviar Consulta

Descripción del Producto

Las características estructurales de las arandelas de sellado adheridas de neopreno EPDM son las siguientes:

(1) Unión de vulcanización integral

La arandela metálica de las arandelas de sellado adheridas de neopreno EPDM está unida permanentemente al caucho de neopreno mediante un proceso de vulcanización a alta temperatura y no hay riesgo de separación o desprendimiento.

(2) Anillo exterior de metal

El exterior generalmente se fabrica estampando acero con bajo contenido de carbono, acero galvanizado o acero inoxidable, y se ubica en el borde exterior o en la parte posterior de la lavadora.

(3) Anillo de sellado de caucho de cloropreno

Está ubicado en el lado interior o en la parte inferior del anillo metálico, formando un sello elevado o una superficie de sellado plana.

(4) Estructura hueca o semisellada

El diseño de las arandelas de sellado adheridas de neopreno EPDM es que un anillo exterior de metal está cubierto con un anillo interior de goma. La goma inferior es ligeramente más alta que el borde metálico, lo que garantiza que la superficie de sellado sea el primer punto de contacto.

(5) Estructura antideslizante y de posicionamiento.

No hay espacio entre el borde exterior de metal y el borde interior de goma. Al apretarse, la goma se comprime hasta llegar al plano metálico, logrando la función de “compresión de posicionamiento”.

(6) Dimensiones estandarizadas

Los diámetros de orificio, diámetros exteriores y espesores comunes siguen los estándares internacionales y se pueden reemplazar directamente con arandelas planas comunes o juntas tóricas en combinación.

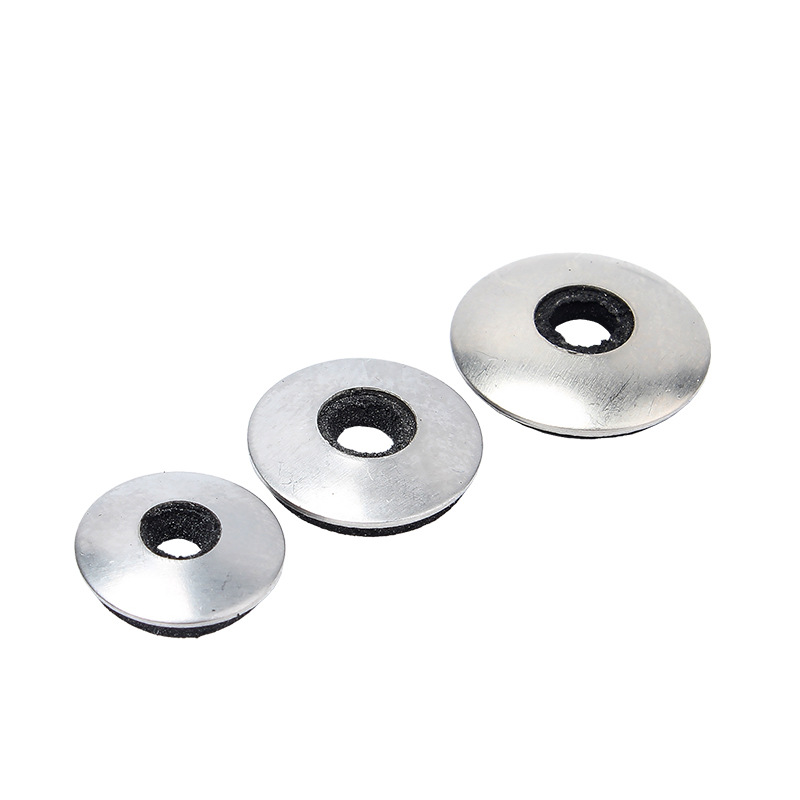

Neoprene EPDM Bonded Sealing Washers

Principio de funcionamiento

Las arandelas de sellado adheridas de neopreno EPDM son un tipo de componente de sellado de compresión límite. Ahora, permítanme presentarles su principio de funcionamiento.

(1) Contacto inicial

Cuando el perno pasa a través del orificio interior de las arandelas de sellado adheridas de neopreno EPDM y comienza a apretarse, la capa de caucho de cloropreno en la parte inferior de la junta primero entra en contacto con la superficie del componente conectado. En este punto, el caucho no ha sufrido una deformación significativa y todavía hay un pequeño espacio entre el anillo exterior de metal y la superficie del componente conectado.

(2) Compresión elástica

Continúe apretando, el caucho de cloropreno se somete a presión y sufre deformación elástica. La goma se presiona contra la superficie del componente de conexión para formar una "junta de montaje". Al mismo tiempo, debido a la presión, la goma genera una fuerza de rebote que presiona firmemente la tapa de sellado en la dirección opuesta para evitar el paso del líquido.

(3) Tapón metálico

Cuando el caucho se comprime hasta cierto punto, el borde exterior del anillo exterior de metal entra en contacto con la superficie del componente conectado. La rigidez del metal determina el punto de parada de la compresión: el caucho no se comprimirá indefinidamente.

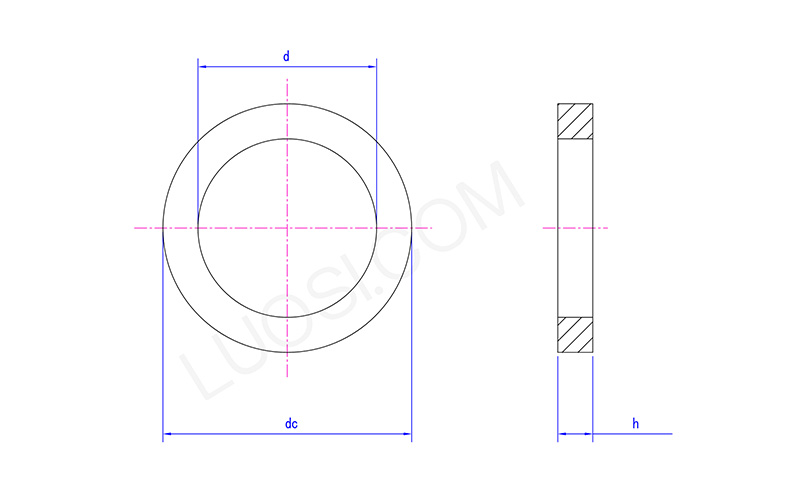

Neoprene EPDM Bonded Sealing Washers

Lun	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48	φ52	φ56	φ60
re máx.	27.365	30.395	33.395	36.395	39.395	42.395	45.395	48.395	52.53	56.53	60.53
d min	27.035	30.005	33.005	36.005	39.005	42.005	45.005	48.005	52.07	56.07	60.07
CC máx.	36.395	39.395	42.395	45.395	48.395	52.53	56.53	60.53	64.23	68.23	72.23
CC mín.	36.005	39.005	42.005	45.005	48.005	52.07	56.07	60.07	63.77	67.77	71.77
h máx.	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2
h min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8
