Tuercas hexagonales métricas para soldadura por proyección por resistencia

Las tuercas hexagonales métricas para soldadura por proyección por resistencia están dimensionadas en unidades métricas y están diseñadas específicamente para soldadura por puntos por resistencia. Durante el proceso de soldadura, las pequeñas protuberancias se derretirán y se unirán al metal. Los proveedores de Xiaoguo® pueden proporcionar muestras gratuitas.

Modelo:BS 7670-1-4-1993

Enviar Consulta

Descripción del Producto

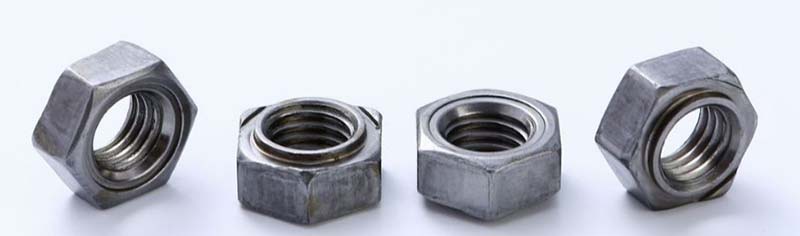

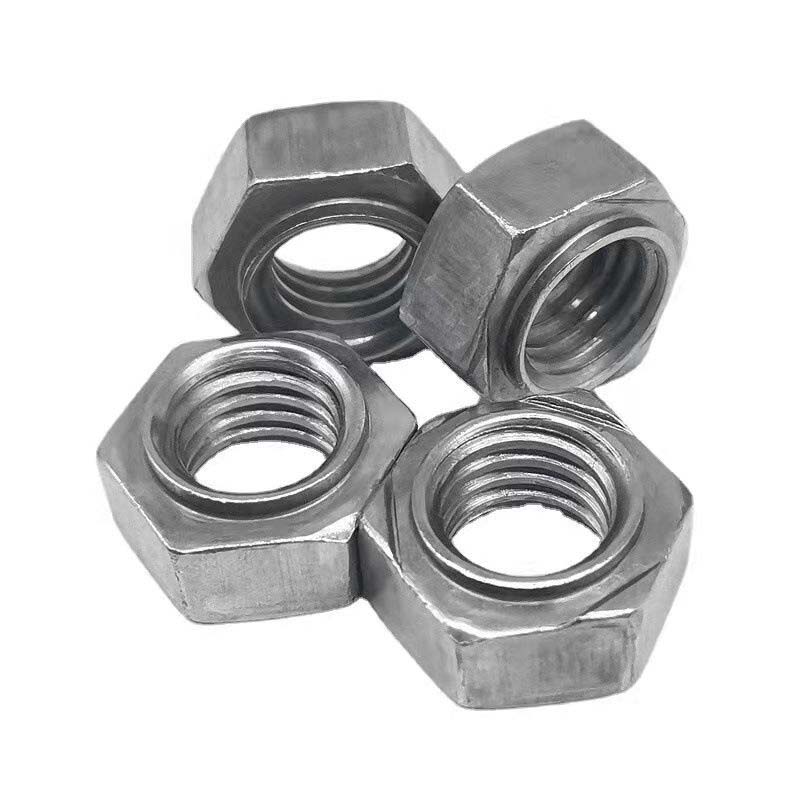

Las tuercas hexagonales métricas para soldadura por proyección por resistencia tienen forma hexagonal, lo que hace que sea conveniente utilizar una llave para apretar. En un lado de la tuerca, hay varios pequeños puntos de soldadura que sobresalen, mientras que en el otro lado hay orificios roscados métricos estándar.

Detalles del producto

Las tuercas hexagonales de soldadura por proyección de resistencia métrica tienen pequeñas protuberancias en la parte inferior. Cuando los electrodos de soldadura presionan hacia abajo, la corriente fluye a través de estas protuberancias, derritiendo instantáneamente las protuberancias y fusionando la tuerca con la placa de metal subyacente. Este proceso es rápido y automatizado, y es muy adecuado para líneas de producción a gran escala en la industria de la automoción o de electrodomésticos.

Tuercas hexagonales métricas para tamaños de cubiertas de soldadura por proyección de resistencia como M6, M8 y M10. El paso (por ejemplo, 1,0 o 1,25) debe coincidir con los tornillos. El tamaño de la tuerca hexagonal (por ejemplo, una tuerca hexagonal para M6 es de 10 milímetros) determina la llave necesaria para el paso siguiente.

Lun	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 máx.	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 minuto	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h máx.	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 máx.	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 minuto	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s máx	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
altura máxima	3	3.5	4	5	6.5	8	10
H mín.	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

Para soldadura por proyección por resistencia, mantenga limpia la superficie cuando utilice tuercas hexagonales métricas. El aceite o el óxido pueden dañar la soldadura. Asegúrese de que los electrodos estén alineados y en buen estado. Los electrodos dañados pueden provocar una soldadura deficiente. Preste atención a las "salpicaduras" (chispas voladoras), que generalmente indican un error de configuración y es posible que la soldadura no esté segura.

Características del producto

Las tuercas hexagonales métricas para soldadura por proyección por resistencia brindan mayor torque al apretar o aflojar pernos, lo que garantiza un funcionamiento suave y fácil sin resbalones. También garantizan puntos de soldadura perfectamente alineados y una distribución uniforme del calor durante la soldadura. Se adhieren firmemente a los componentes soldados, creando una conexión segura.

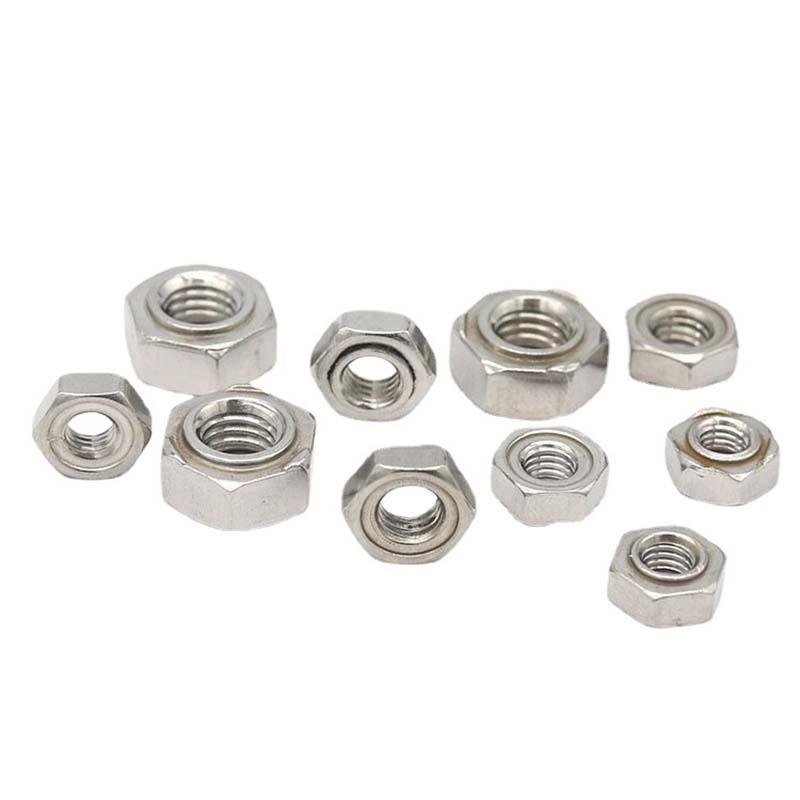

Metric hex nuts for resistance projection welding
