Adaptador de tapón de aceite macho hexagonal hueco

El diseño de cabeza hexagonal del producto de inventario de Xiaoguo® "Adaptador de tapón de aceite macho hexagonal hueco" es adecuado para transmisión de alto par. El uso de una llave o casquillo estándar para la operación garantiza una fijación segura sin aflojamiento.

Modelo:DIN910

Enviar Consulta

Descripción del Producto

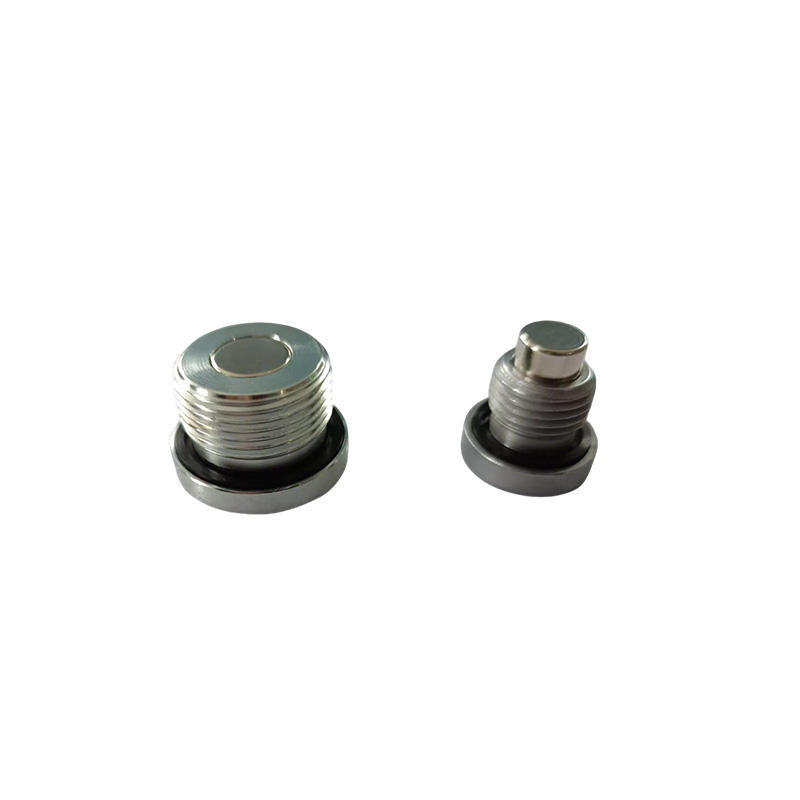

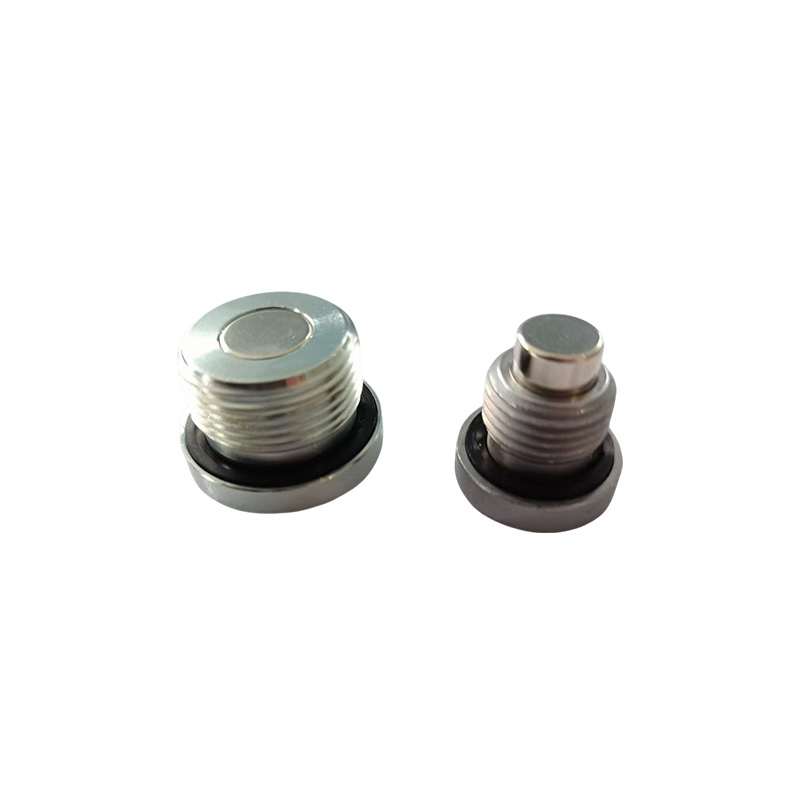

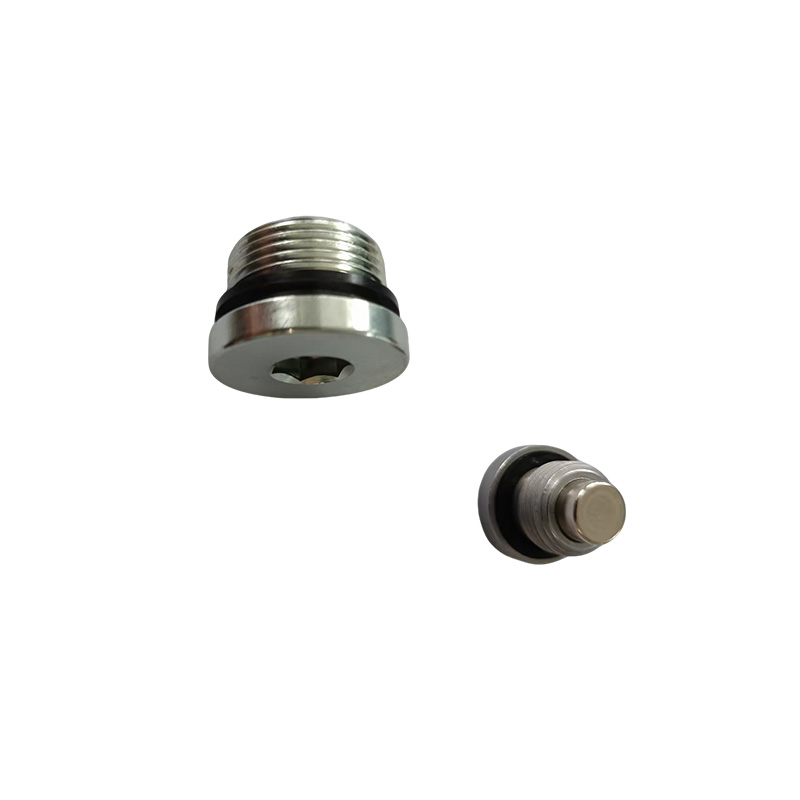

El adaptador de tapón de aceite macho hexagonal hueco es un componente de conexión de tubería hidráulica/neumática que tiene forma hexagonal externa, presenta una estructura de orificio pasante axial y emplea una interfaz de rosca externa. Esencialmente, es un "tapón roscado hexagonal con un orificio central", que puede sellar los puertos como un tapón normal y también permite funciones adicionales como pruebas de presión, escape, muestreo o conexión temporal de instrumentos a través de su estructura hueca.

En comparación con los tapones sólidos comunes, la principal diferencia radica en lo siguiente: los tapones sólidos solo pueden sellar simplemente, mientras que el adaptador hexagonal hueco es un "canal multifuncional" que puede realizar diversas operaciones de diagnóstico y mantenimiento sin desmontar el sistema.

Modelo NO.	DIN910	Ranura	Hexágono
Conexión	Perno común	Estilo de cabeza	Hexagonal
Estándar	DIN, GB, ANSI, BSW, JIS, GOST	Calificación	8.8
Paso (P)	1,1 - 1,8 milímetros	Diámetro	M3-M24
Longitud	6-50mm	Superficie	Color primario

Especificaciones estándar

El adaptador de tapón de aceite macho hexagonal hueco cumple principalmente con los estándares DIN (estándares industriales alemanes), ISO (organización internacional de estandarización) y GB (estándares nacionales chinos), etc.

(1) Estándares DIN: Uno de los estándares más universales. Las especificaciones son claras. La DIN 910 es una norma específica para tornillos ranurados hexagonales con resalte, con rosca cilíndrica (paralela) y escalones de tope, logrando el sellado mediante arandelas reemplazables. Otras normas relacionadas incluyen DIN 908 (tornillos internos hexagonales), DIN 906 (tornillos de rosca cónica hexagonal) y DIN 909 (tornillos externos de rosca cónica hexagonal).

（2）Estándares ISO y GB: Aplicaciones de internacionalización y localización. ISO 9974-4 es una norma internacional que define completamente las dimensiones, diseños y métodos de prueba para tuercas hexagonales internas y externas utilizadas en transmisión de fluidos y equipos generales. GB/T 2878.4-2011 y GB/T 43077.4-2023 adoptan respectivamente las normas ISO 6149-4 e ISO 9974-4 de manera equivalente. Las tuercas hexagonales que cumplen con estas normas nacionales pueden tener una presión máxima de trabajo de hasta 63 MPa (aproximadamente 630 bar).

Tipo de rosca estándar Característica clave Método de sellado

DIN 906 Cónico (R) Llave de vaso hexagonal, sin collar Metal con metal (rosca cónica)

DIN 908 Paralelo (G/M) Llave de vaso hexagonal, con collar Anillo de sellado reemplazable (cobre, ED, junta tórica)

DIN 910 Paralelo (G/M) Cabeza hexagonal, con collar Anillo de sellado reemplazable

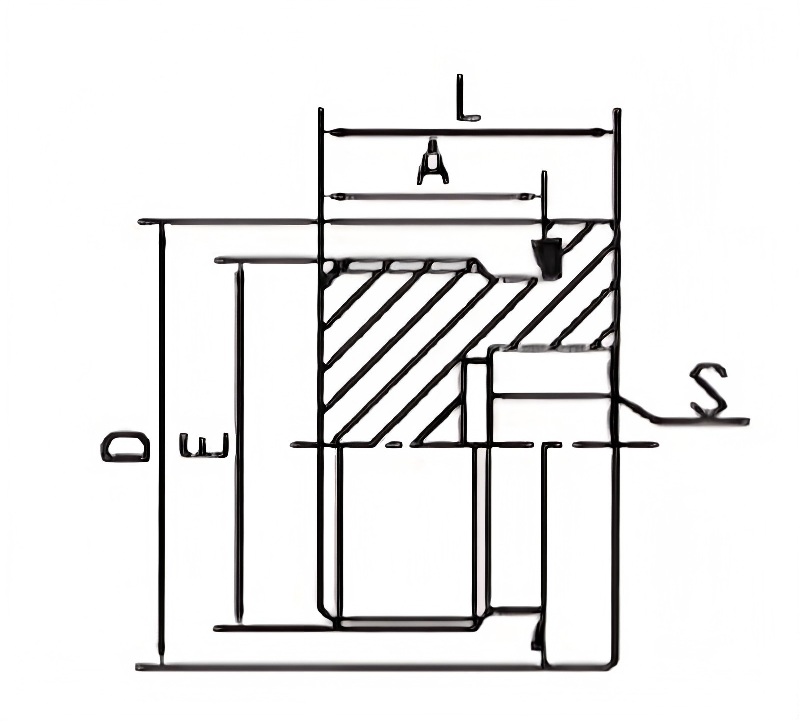

NUMERO DE PARTE	HILO	ED CAUTIVO	DIMENSIONES
NUMERO DE PARTE	E	ED CAUTIVO	A	L	S	D	NUEVO MÉJICO
TMN08	M8x1	ED-08	8	12	4	12	8-10
RTM10	M10x1	ED-10	8	12	5	14	10-12
RTM12	M12x1.5	ED-12	12	17	6	17	15-25
RTM14	M14x1.5	ED-14	12	17	6	19	20-35
RTM16	M16x1.5	ED-16	12	17	8	22	25-40
RTM18	M18x1.5	ED-18	12	17	8	24	30-45
RTM20	M20x1.5	ED-20	14	19	10	26	35-50
RTM22	M22x1.5	ED-22	14	19	10	27	40-70
RTM24	M24x1.5	ED-24	14	19	10	29	40-70
RTM26	M26x1.5	ED-26	16	21	12	32	60-100
RTM27	M27×2	ED-27	16	21	12	32	100-135
RTM33	M33x2	ED-33	16	22	17	40	150-240
RTM42	M42x2	ED-42	16	22	22	50	250-360
RTM48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Preguntas frecuentes

(1) ¿Qué estándares cumplen sus productos?

Nuestro adaptador de tapón de aceite macho hexagonal hueco se fabrica de acuerdo con la norma DIN 910 (roscas paralelas con casquillo, anillo de sellado reemplazable) y la norma DIN 909 (roscas cónicas, sellado de metal a metal).

(2) ¿Qué materiales se pueden utilizar para el adaptador de tapón de aceite macho hexagonal hueco?

Los materiales estándar incluyen acero al carbono (grados 4.8, 6.8, 8.8, 10.9, 12.9), acero inoxidable (A2‑70, A4‑80, 304, 316), latón y aluminio. También suministramos acero aleado para aplicaciones de alta resistencia.

(3) ¿Proporcionan muestras? ¿Cuál es el plazo de entrega de las muestras?

Sí, hay muestras gratuitas disponibles para tamaños estándar. Las muestras almacenadas se envían en un plazo de 3 a 5 días por expreso (DHL/FedEx). Las muestras personalizadas requieren entre 15 y 20 días para su producción.
