Tapón de tubo hexagonal hueco con anillo de sellado

El tratamiento de la superficie del tapón para tubo hexagonal hueco con anillo de sellado Xiaoguo® es diverso: galvanización, ennegrecimiento, niquelado, etc., lo que previene eficazmente la oxidación y la corrosión y es adecuado para condiciones de trabajo al aire libre o húmedas. Todos los productos en stock se pueden proporcionar como muestras gratuitas.

Enviar Consulta

Descripción del Producto

Un sello confiable es la función más crítica del tapón de tubo hexagonal hueco con anillo de sellado. Las operaciones de sellado se pueden clasificar principalmente en las dos categorías siguientes:

(1) Sello de junta (roscas paralelas)

Principio: La junta de sellado reemplazable se comprime mediante el paso del tapón roscado para lograr el sellado de la cara del extremo.

Componentes principales: arandela de cobre, anillo ED, junta tórica, arandela de aluminio

(2) Sello de interferencia de rosca (rosca cónica)

Principio: basándose en el ajuste de interferencia inherente a la rosca cónica, el sellado metal con metal se logra directamente

Componentes principales: Sin junta, pero se puede complementar con sellador o cinta

Hollow Hex Pipe Plug with Sealing Ring

Tecnología de sellado especial

(1) Sellador de roscas preaplicado

Aplique una fina capa de sellador de microcápsulas (como la tecnología de prerrevestimiento de Loctite) en las roscas del tapón de tubo hexagonal hueco con anillo de sellado.

Durante la instalación, la capa adhesiva se comprimió y agrietó y, después del curado, formó un sello y proporcionó una función antiaflojamiento.

Adecuado para roscas paralelas o roscas cónicas, puede sustituir la cinta adhesiva o las arandelas.

(2) Anillo de sellado antiaflojamiento de nailon

Coloque un pequeño trozo de material de nailon a un lado del hilo.

Durante la inserción, el nailon se comprime, lo que genera fricción para evitar que se afloje y también proporciona un cierto grado de función de sellado.

Se utiliza principalmente en situaciones de baja presión donde se requiere antiaflojamiento.

(3) Sellado magnético + integrado

El tapón magnético para tubo hexagonal hueco con anillo de sellado generalmente tiene imanes integrados en su cabeza. El método de sellado todavía utiliza sellado de junta (roscas paralelas) o sellado de rosca cónica, y no hay conflicto entre los dos.

Hollow Hex Pipe Plug with Sealing Ring

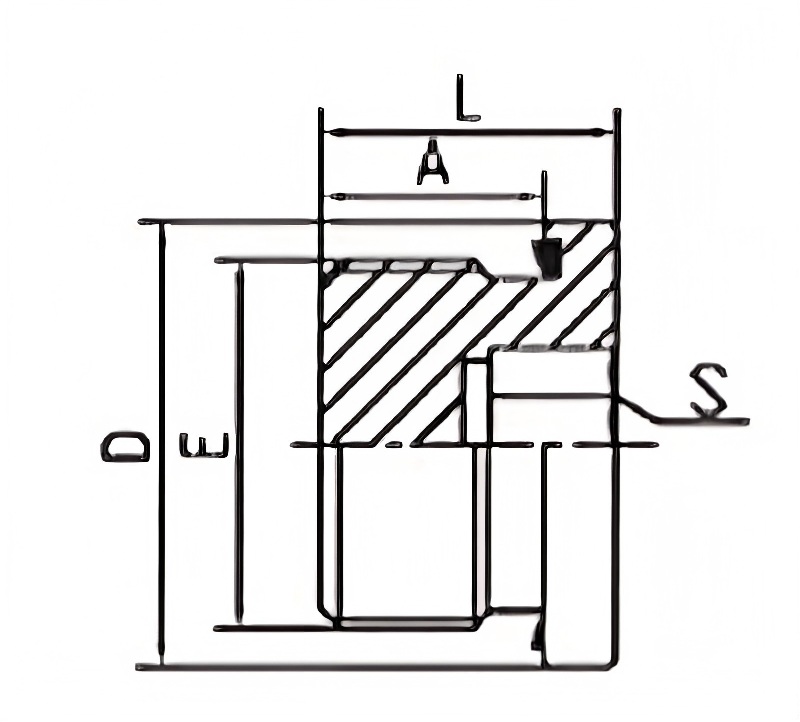

NUMERO DE PARTE	HILO	ED CAUTIVO	DIMENSIONES
NUMERO DE PARTE	E	ED CAUTIVO	A	L	S	D	NUEVO MÉJICO
TMN08	M8x1	ED-08	8	12	4	12	8-10
RTM10	M10x1	ED-10	8	12	5	14	10-12
RTM12	M12x1.5	ED-12	12	17	6	17	15-25
RTM14	M14x1.5	ED-14	12	17	6	19	20-35
RTM16	M16x1.5	ED-16	12	17	8	22	25-40
RTM18	M18x1.5	ED-18	12	17	8	24	30-45
RTM20	M20x1.5	ED-20	14	19	10	26	35-50
RTM22	M22x1.5	ED-22	14	19	10	27	40-70
RTM24	M24x1.5	ED-24	14	19	10	29	40-70
RTM26	M26x1.5	ED-26	16	21	12	32	60-100
RTM27	M27×2	ED-27	16	21	12	32	100-135
RTM33	M33x2	ED-33	16	22	17	40	150-240
RTM42	M42x2	ED-42	16	22	22	50	250-360
RTM48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Recomendación de sellado

Para la mayoría de las aplicaciones estándar (automóviles, maquinaria en general): seleccione el tapón de tubo hexagonal hueco DIN 910 con anillo de sellado + arandelas de cobre, que son simples, confiables y tienen el costo más bajo.

Para desmontaje frecuente o de alta presión: elija anillos de sellado ED, que se pueden reutilizar y tienen una alta presión de sellado.

Para espacios compactos o de presión ultraalta: seleccione roscas cónicas (NPT/BSPT) + sellador.

Para ambientes corrosivos o de alta temperatura: Priorizar tornillos de acero inoxidable + arandelas de cobre o anillos ED de FKM.

Si necesita recomendar una solución de sellado específica para el escenario de un cliente en particular, proporcione los detalles y le daremos una sugerencia precisa.
