Perno de máquina de cabeza cuadrada de grado A

El perno mecanizado de cabeza cuadrada Xiaoguo® Grado A en stock presenta un diseño cuadrado con cabeza cuadrada. Pueden lograr un bloqueo mecánico antitorsión, lo que puede mejorar los niveles de seguridad en entornos de trabajo específicos.

Enviar Consulta

Descripción del Producto

El perno de máquina de cabeza cuadrada de grado A es un tipo de sujetador con cabeza cuadrada. Consta de una cabeza cuadrada y un tramo de varilla roscada. Por lo general, se usa junto con tuercas cuadradas o hexagonales, o se puede atornillar directamente en orificios roscados. Los pernos de cabeza cuadrada fueron el elemento de fijación principal desde el siglo XIX hasta principios del siglo XX. Fueron ampliamente utilizados en la construcción de infraestructuras como puentes y vías férreas debido a su facilidad de forjado y su excelente rendimiento antitorsión. Hoy en día, gracias a sus ventajas de diseño únicas, todavía desempeña un papel en maquinaria pesada, vías férreas, mantenimiento de equipos y restauración de edificios antiguos.

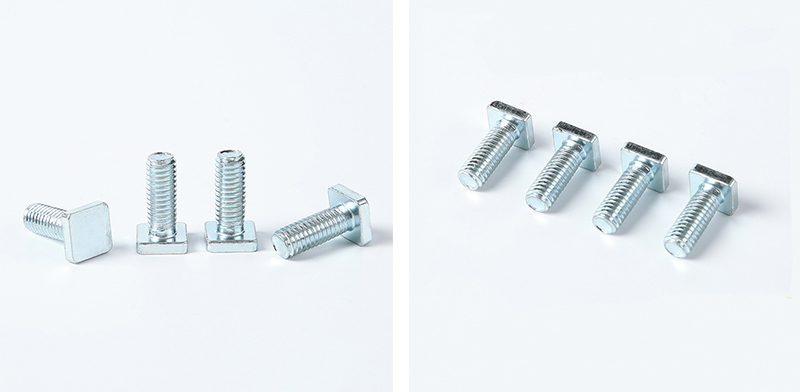

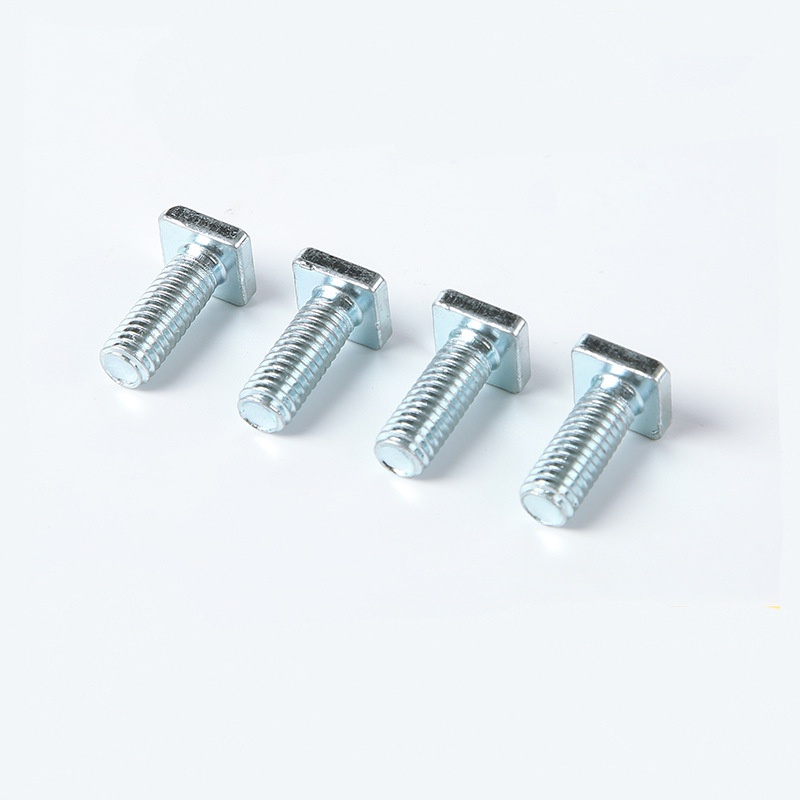

Grade A Square Head Machine Bolt

Características estructurales

Resumen de las características estructurales del perno mecanizado de cabeza cuadrada de grado A: la correlación entre las características geométricas y el diseño funcional.

Componentes estructurales Características clave Funciones principales

Cabeza Forma cuadrada, lados opuestos anchos, gran altura. Proporciona transmisión de alto par, función antideslizante, fácil de montar y conveniente para imprimir marcas.

Cuello Cuello plano (antirotación), brida (cojinete), pasador corto (guía) Antirotación mecánica, protección de la superficie de la pieza de trabajo, guía de agujero ciego

Sección del eje Parcialmente roscado (sección del eje liso) Resiste cargas cortantes, proporciona un posicionamiento preciso y evita la concentración de tensiones en las roscas.

Parte roscada Principalmente dientes gruesos, tolerancia 6g. Conexión de alta resistencia que coopera de forma fiable con la tuerca.

Tipo de extremo Extremo plano/extremo biselado/extremo cilíndrico Adecuado para diferentes condiciones de instalación

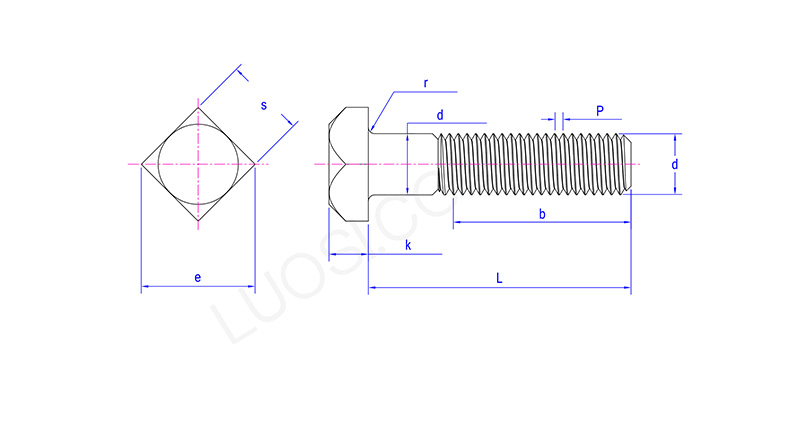

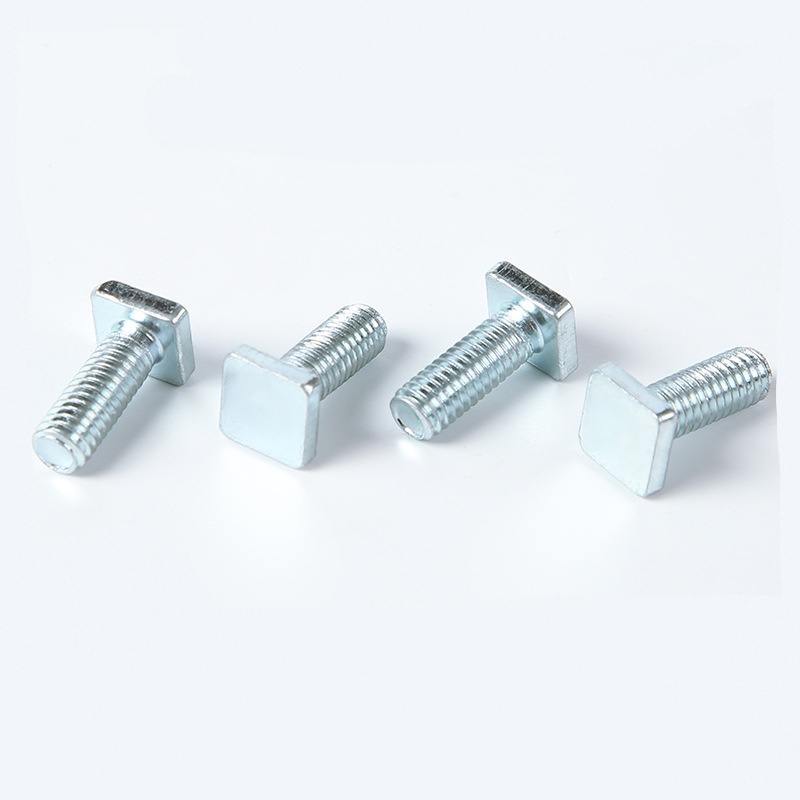

Grade A Square Head Machine Bolt

Lun	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds máximo	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s máx	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e máx.	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k máx.	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r máx.	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Preparaciones antes de su uso

Antes de planear utilizar el perno mecanizado de cabeza cuadrada de grado A, le recomendamos que verifique estos elementos.

(1) Confirmar la coincidencia de las especificaciones de los pernos.

Especificación de la rosca: asegúrese de que el diámetro de la rosca y el paso del perno de cabeza cuadrada sean exactamente los mismos que los de la tuerca o el orificio roscado correspondiente.

Selección de longitud: La longitud del perno debe ser tal que después de apretar la tuerca, queden expuestas de 2 a 3 roscas completas en el extremo del perno.

Dimensiones del lado de la cabeza: asegúrese de que el ancho de la cabeza cuadrada coincida con el tamaño de apertura de la llave utilizada.

Grado de resistencia: seleccione el grado apropiado según sea necesario.

(2) Inspeccionar las posiciones de los orificios de la pieza de trabajo.

Orificio redondo versus orificio cuadrado: los pernos de cabeza cuadrada comunes pueden pasar a través del orificio redondo. Sin embargo, si se requiere antigiro, se debe hacer una superficie de instalación previamente perforada para el orificio cuadrado en la pieza de trabajo, permitiendo insertar el cuello de la cabeza cuadrada.

Tolerancia de diámetro: el diámetro del orificio redondo debe ser de 0,5 a 1,0 mm mayor que el diámetro del vástago del perno.

Redondeo de esquina del orificio: si la cabeza del perno de máquina de cabeza cuadrada de grado A necesita adherirse completamente a la superficie de la pieza de trabajo, el orificio debe redondearse o avellanarse.

(3) Limpieza y lubricación

Retire las manchas de aceite, limaduras de hierro, revestimientos viejos y otros residuos de las roscas.

Para materiales de acero inoxidable o ambientes de alta temperatura, se recomienda aplicar agente antiadherente o grasa lubricante de disulfuro de molibdeno en las roscas.

Para pernos ordinarios de acero al carbono, se puede aplicar una pequeña cantidad de aceite para reducir el coeficiente de fricción.
