Perno de cabeza cuadrada de grado 8

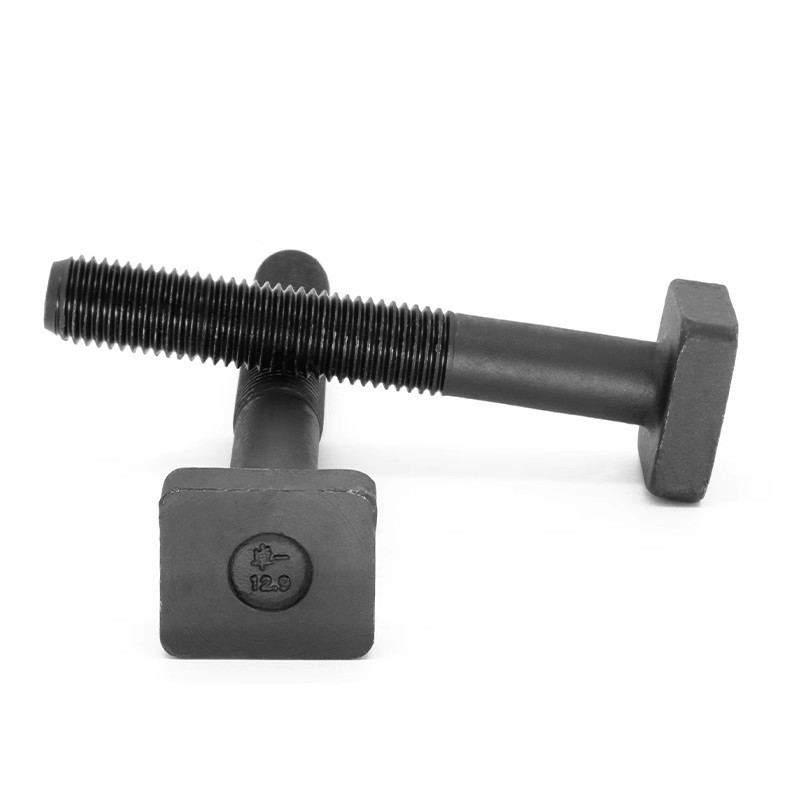

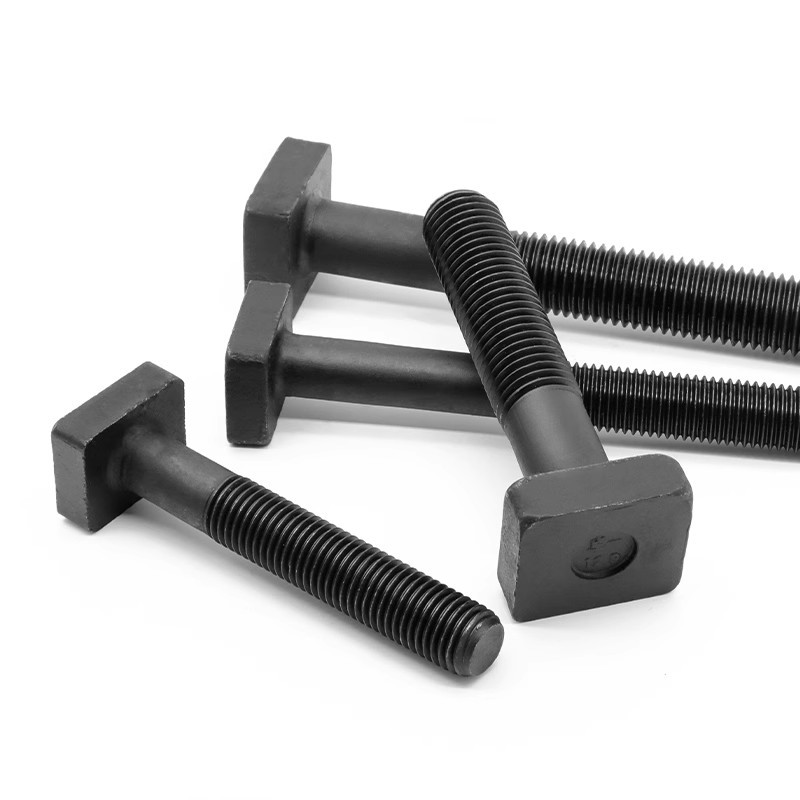

El perno de cabeza cuadrada Xiaoguo® Grado 8 está disponible con muestras gratuitas. Los cabezales cuadrados vienen en acabados ennegrecidos o cromados, lo que ofrece un aspecto retro y durabilidad. Ideal para uso en muebles, puertas y ventanas y expositores.

Enviar Consulta

Descripción del Producto

(1) Definición del producto

El perno de cabeza cuadrada de grado 8 es un sujetador de alta resistencia con cabeza cuadrada y un nivel de rendimiento que cumple con el estándar SAE J429 Grado 8. El diseño de cabeza cuadrada proporciona cuatro planos de contacto de 90° para la llave, lo que permite un acoplamiento rápido en ambientes de trabajo hostiles y evita de manera efectiva el problema del "ángulo de deslizamiento" que comúnmente encuentran las cabezas hexagonales tradicionales en ambientes sucios.

(2) Parámetros de especificación clave

Tome como ejemplo la especificación del producto del perno de cabeza cuadrada de grado 8, los parámetros de tamaño del núcleo son los siguientes:

Nombre del parámetro	Valor
Especificación del hilo	3/4" - 10 UNC (rosca gruesa estándar americana)
Longitud total del perno	3 pulgadas
Ancho del borde de la(s) cabeza(s)	1 1/8 pulgadas
Altura de la cabeza (k)	1/2 pulgada
Longitud mínima del hilo	1 3/4 pulgadas
Estilo de hilo	parcialmente roscado

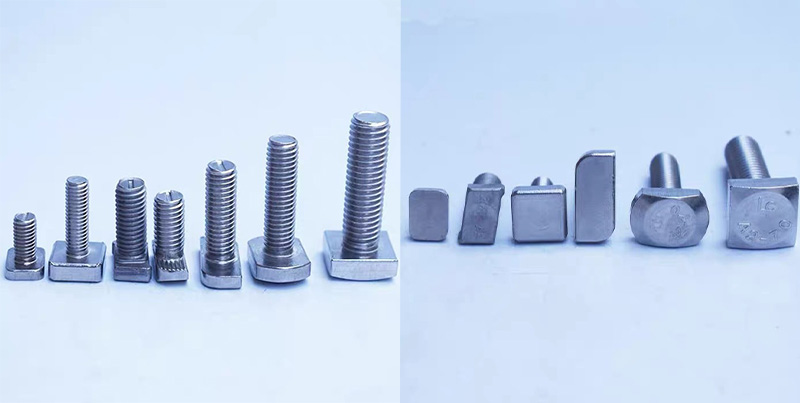

Grade 8 Square Head Bolt

(3) Propiedades mecánicas

Indicadores de desempeño	Valores de octavo grado	Métrica equivalente (Clase 10.9)
Resistencia a la tracción	150.000 psi (aproximadamente 1034 MPa)	1.000 - 1.040 MPa
Dureza Rockwell	C33 (aproximadamente 33 HRC)	32 - 39 HRC
tipo de material	Acero de aleación de carbono medio (después de templado + revenido)	Acero aleado

Campos de aplicación

El perno de cabeza cuadrada de grado 8 presenta alta resistencia, excelente rendimiento de resistencia a las vibraciones y un diseño antitorsión único. Es ampliamente utilizado en los siguientes campos:

(1) Maquinaria pesada y equipos de minería: el diseño de cabeza cuadrada aún mantiene un compromiso efectivo incluso en ambientes aceitosos y fangosos, y es particularmente adecuado para condiciones difíciles.

(2) Vías e interruptores de ferrocarril: se utilizan para fijar las abrazaderas, interruptores y traviesas del riel de acero.

(3) Maquinaria agrícola: Ampliamente instalada en componentes clave como el sistema de transmisión de los tractores y las cuchillas de corte.

(4) Ingeniería de la construcción y fabricación de maquinaria pesada: Adecuado para aplicaciones de servicio pesado, como conexiones de estructuras de acero y fijación de bases de equipos grandes.

（5）Mantenimiento de equipos antiguos y restauración de edificios antiguos: en la restauración de equipos industriales tradicionales y edificios antiguos, muchas máquinas de estilo antiguo tienen configuraciones estándar.

Preguntas frecuentes

(1) ¿Cuál es el material del perno de cabeza cuadrada de grado 8?

Utilizamos acero de aleación de carbono medio (como 4140, 4135 o 40Cr), que se enfría y luego se revende. Se produce estrictamente de acuerdo con el estándar SAE J429 Grado 8.

(2) ¿Qué rangos de tamaño pueden ofrecer? ¿Hay stock disponible?

Las especificaciones comunes varían de 1/4" a 1" de diámetro, y se encuentran en stock longitudes de 3/4" a 10". Se pueden fabricar tamaños más grandes (más de 1-1/8") a medida. Las piezas estándar están bien almacenadas y pueden enviarse el mismo día o dentro de 3 días hábiles.

(3) ¿Podría proporcionarnos el informe de la prueba de niebla salina?

Sí, podemos. De acuerdo con su solicitud, podemos realizar pruebas de niebla salina neutra (NSS) en cada lote de productos y proporcionar el informe de la prueba.

(4) ¿Se requiere una herramienta especial durante la instalación?

No. Se pueden utilizar una llave de boca común, una llave ajustable y una llave de estrella.

(5) ¿Qué certificaciones de calidad tiene su fábrica?

Hemos obtenido la certificación del sistema de gestión de calidad ISO 9001:2015 y podemos proporcionar informes de desempeño que cumplen con los requisitos SAE J429.

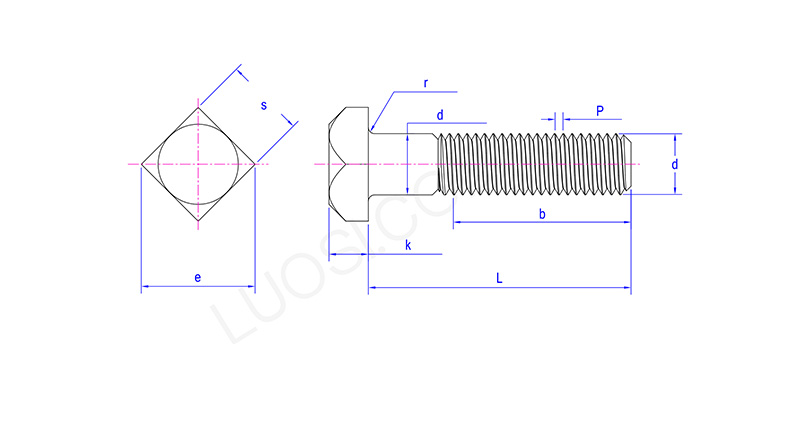

Grade 8 Square Head Bolt

Lun	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds máximo	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s máx	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e máx.	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k máx.	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r máx.	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
