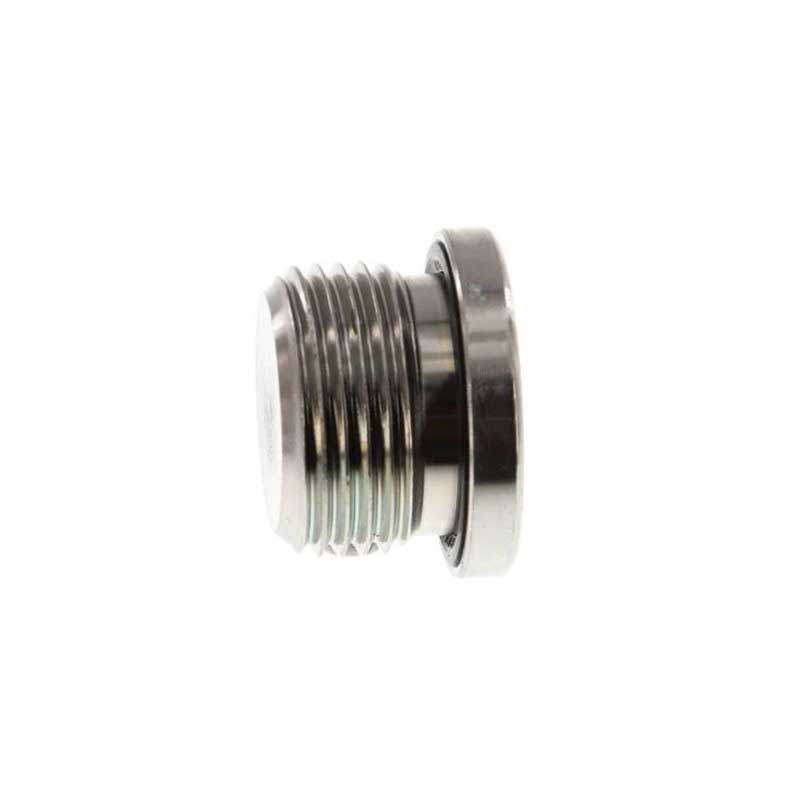

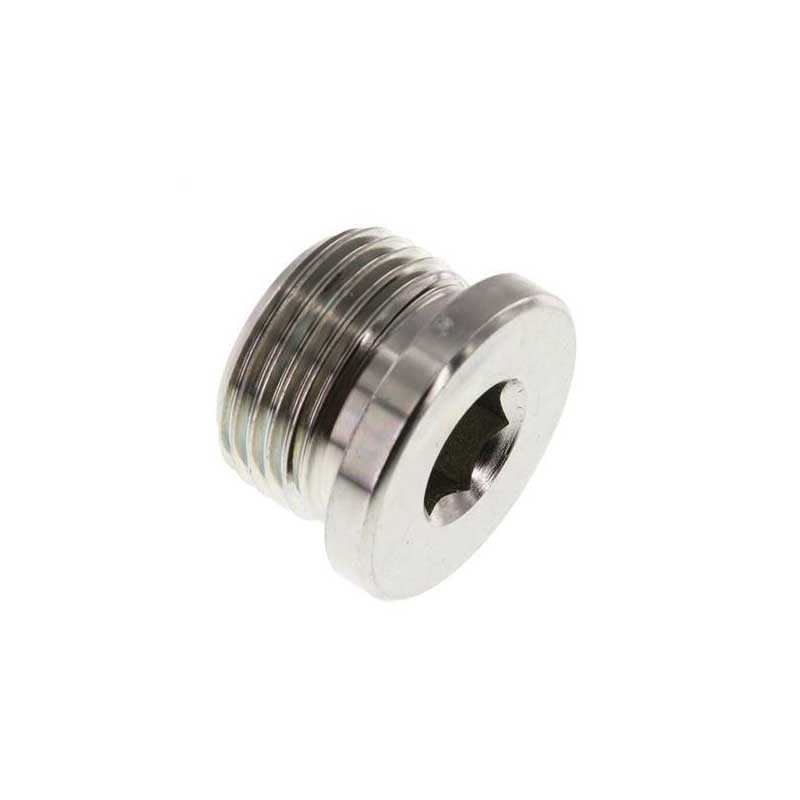

Tapón hidráulico hexagonal hueco con sello cautivo macho BSP

El tapón hidráulico hexagonal hueco con sello cautivo macho BSP en el inventario de China XiaoGuo® está hecho de material de alta resistencia y tiene una estructura robusta. Puede instalarse y desmontarse varias veces en condiciones normales sin causar daños y puede reciclarse, reduciendo así los residuos.

Modelo:IS09974-2Type E

Enviar Consulta

Descripción del Producto

Las especificaciones comunes del tapón hidráulico hexagonal hueco con sello cautivo macho BSP de G1/8 de pulgada a G3 de pulgada. Diferentes productos pueden tener ligeras variaciones en dimensiones específicas. Aquí hay algunos ejemplos de tamaños típicos para su referencia:

Número de modelo	Especificación del hilo	Un (mm)	Largo (mm)	S1 (lados opuestos hexagonales, mm)
Eaton (1B-04-06(2WD)Z)	Sello cautivo macho BSP	-	36.5	22
EMYTE (1B-02WD)	G1/8"X28	10	25.5	14
LY-NB (4B-04WD)	G1/4"X19	12	19.6	19

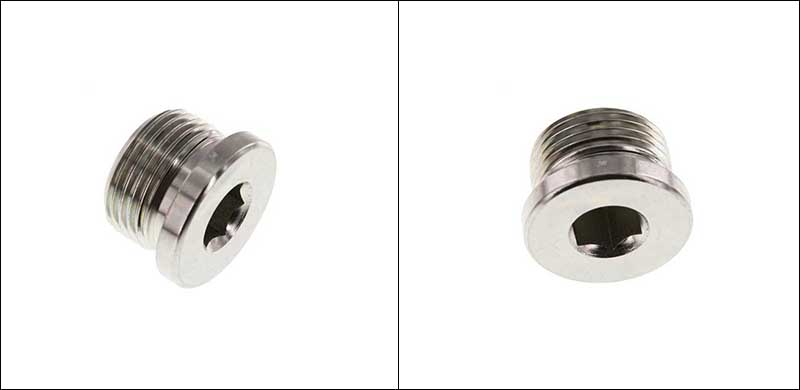

BSP Male Captive Seal Hollow Hex Hydraulic Plug

Pasos de instalación

La clave para instalar el tapón hidráulico hexagonal hueco con sello cautivo macho BSP es el "control preciso del par" y la "protección del elemento de sellado". Todo el proceso se puede dividir en tres pasos.

【1】Preparación antes de la instalación

(1) Limpieza e inspección: Limpie a fondo los puertos hidráulicos y las roscas del tapón hidráulico hexagonal hueco con sello cautivo macho BSP, eliminando manchas de aceite, limaduras de hierro y otras impurezas. Además, compruebe si el anillo de sellado antidesprendimiento del tapón de rosca está envejecido, rayado o deformado.

(2) Prohibir el enrollado de correas de materia prima: No enrolle ninguna correa de materia prima ni aplique sellador en las roscas.

【2】El procedimiento de instalación correcto

(1) Preapriete manual: Alinee el tapón hidráulico hexagonal hueco con sello cautivo macho BSP con el puerto hidráulico e insértelo, asegurándose de que las roscas sean correctas y que no haya resistencia. Apriételo con la mano hasta que no pueda apretarse más.

(2) Apriete con llave dinamométrica: utilice una llave hexagonal interna y asegúrese de utilizar una llave dinamométrica para el ajuste final. Este es el paso más crucial para prevenir fugas.

(3) Criterio de valoración: Apriete hasta que el anillo de sellado esté en perfecto contacto con la superficie plana del puerto.

【3】Valor de referencia de par

Consulte el siguiente rango de torque general para roscas rectas BSP (unidad: N·m):

Especificación del hilo (tamaño)	Rango de par recomendado (N·m)
G1/8"	14,0 - 16,0
G1/4"	24,0 - 27,0
G3/8"	33,0 - 40,0
G1/2"	44,0 - 50,0
G5/8"	58,0 - 65,0
G3/4"	84,0 - 92,0

【4】Inspección y prueba finales

Una vez completada la instalación, se debe realizar una prueba de fugas después de presurizar el sistema. Utilice un pañuelo de papel para limpiar alrededor del tapón de rosca y compruebe si hay manchas de aceite. Si se detecta una fuga, no la vuelva a apretar. En su lugar, retírelo para inspeccionar el sello y las roscas. Si es necesario, reemplácelos.
