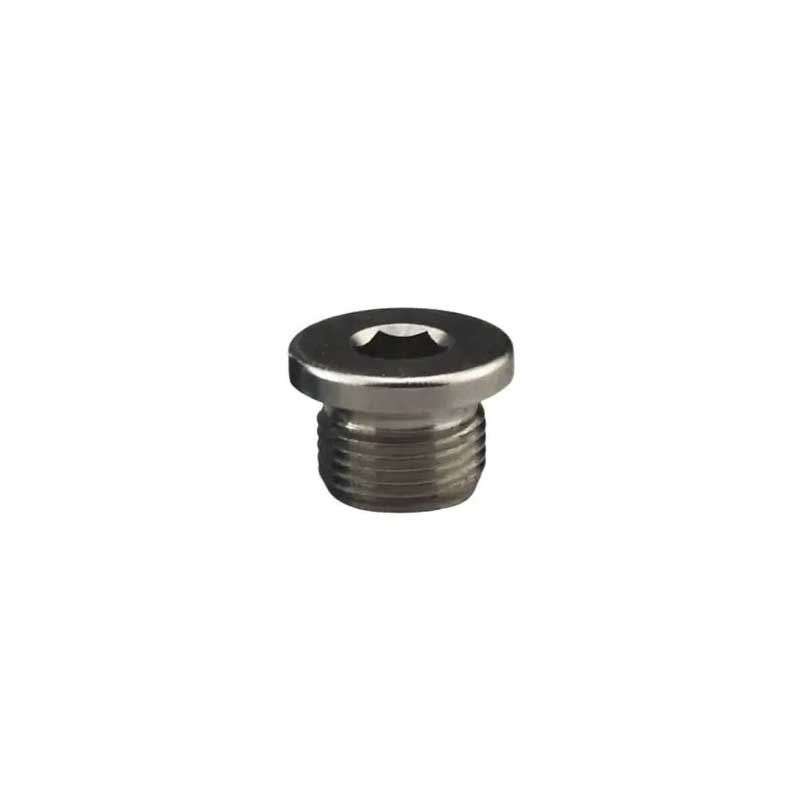

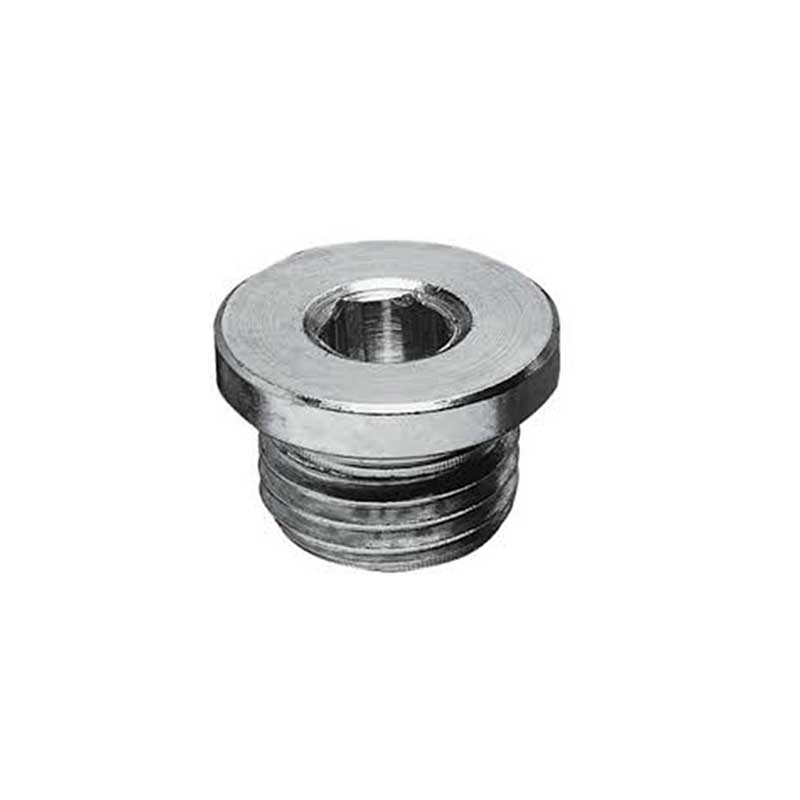

Tapón hexagonal hueco cautivo macho BSP

Recomendamos comprar el tapón hexagonal hueco cautivo macho BSP Xiaoguo® en grandes cantidades. Este producto tiene una gran adaptabilidad y puede funcionar dentro de una amplia gama de condiciones de presión y temperatura, lo que le permite manejar diversos entornos de trabajo desafiantes con facilidad.

Modelo:IS09974-2Type E

Enviar Consulta

Descripción del Producto

proceso de producción

【1】Formación de palanquillas

Para transformar materiales de barras o alambres en espacios en blanco que se acerquen a la forma final, existen dos métodos principales:

método de proceso	Escenarios aplicables
rumbo frío	Producción en masa, especialmente para tapones hexagonales huecos cautivos macho BSP roscados pequeños y medianos.
Forja en caliente	Tapones roscados de gran tamaño, de forma compleja o con requisitos especiales de propiedades mecánicas.

BSP Male Captive Hollow Hex Plug

【2】Mecanizado de precisión

（1）Torneado: utilizando un torno CNC, las partes clave de la pieza en bruto se mecanizan finamente para prepararlas para los procesos posteriores. Por ejemplo, se gira la superficie de sellado para instalar el anillo de sellado y se mecanizan chaflanes.

(2) Perforación: Para tapones hexagonales huecos cautivos macho BSP roscados que requieren canales de aceite y otras estructuras, se llevarán a cabo operaciones de perforación.

(3) Mecanizado del hexágono interno: este es el proceso clave para crear la ranura de accionamiento hexagonal interna.

①Formación de cabezales en frío: para productos de gran escala, los orificios hexagonales se pueden formar directamente durante el proceso de cabezales en frío, lo cual es extremadamente eficiente.

②Punzonado: Para ciertos procesos, se utiliza un punzón de prisma hexagonal para presionar un hexágono interno sobre la cabeza de la pieza de trabajo.

③Fresado CNC: para cantidades pequeñas o pedidos con requisitos específicos, se puede utilizar una fresadora CNC para mecanizar con precisión agujeros hexagonales.

(4) Procesamiento de hilos: el mecanizado fino de hilos BSP es un paso crucial en todo el proceso de producción y es de vital importancia para el rendimiento final.

①Método principal: la pieza se forma en una sola pieza mediante el proceso de torneado de roscas utilizando un torno CNC. Durante el proceso de torneado, se requiere una herramienta especial de corte de roscas de 55°.

②Control de dimensiones: la precisión dimensional del hilo es el núcleo. Durante el proceso de producción, se utilizarán bloques patrón y calibres de tope para una inspección estricta para garantizar que los parámetros como el paso y el diámetro medio de la rosca estén todos calificados.

BSP Male Captive Hollow Hex Plug

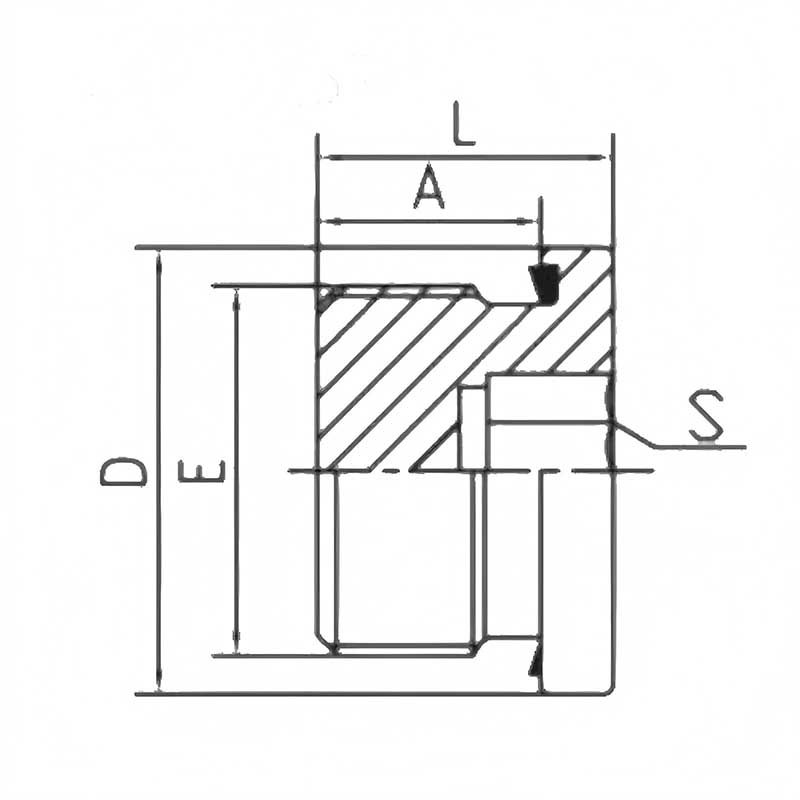

PARTE#	HILO	CAUTIVO	DIMENSIONES					AMP
PARTE#	E	DE	A	L	S	D	NUEVO MÉJICO	PN
SEG02	G1/8”X28	Dirección—10	8	12	5	14	11-13	40
SEG04	G1/4”X19	Dirección—14	12	17	6	19	25-30	40
SEG06	G3/8”X19	Edición—17	12	17	8	22	42-58	40
SEG08	G1/2”X14	Edición—21	14	19	10	27	72-82	40
SEG12	G3/4”X14	Edición—27	16	21	12	32	21-140	40
SEG16	G1"X11	Edición—33	16	22.8	17	40	150-180	40
SEG20	G1.1/4”X11	Edición—42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2”X11	Edición—48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	DE—60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	DE—B40	-	-	27	-	340-400	31.5

【3】Tratamiento térmico

Enfriamiento y revenido: Realizamos un proceso de tratamiento térmico: primero enfriamiento y luego revenido a alta temperatura. El resultado de esto es que el material del tapón hexagonal hueco cautivo macho BSP se vuelve más fuerte y menos propenso a romperse.

【4】Acabado de superficies

(1) Galvanizado: esta es la opción más común y económica. Proporciona protección básica contra el óxido. A menudo lo verás en acabados blanco, azul o amarillo.

(2) Niquelado: dura más tiempo contra el óxido que el zinc y tiene un aspecto más brillante.

(3) Dacrotizado: se trata de un revestimiento de zinc y aluminio sin cromo. Es muy bueno para resistir el óxido y puede sobrevivir a las pruebas de niebla salina mucho más tiempo que el revestimiento de zinc normal. Funciona bien en entornos corrosivos y realmente hostiles.

(4) Óxido negro: crea un acabado negro en la superficie. Ayuda un poco con el óxido y se ve bien, pero se raya fácilmente.

【5】Conjunto de sello

(1) Método de ensamblaje: utilizamos máquinas automatizadas o semiautomáticas para colocar el anillo de sellado exactamente en la ranura en la cara del extremo del tapón hexagonal hueco cautivo macho BSP.

(2) Diseño antidesprendimiento: la ranura tiene el tamaño preciso para que el anillo de sellado permanezca firmemente en su lugar. No se caerá durante el envío, la instalación o más adelante cuando utilice el enchufe.
