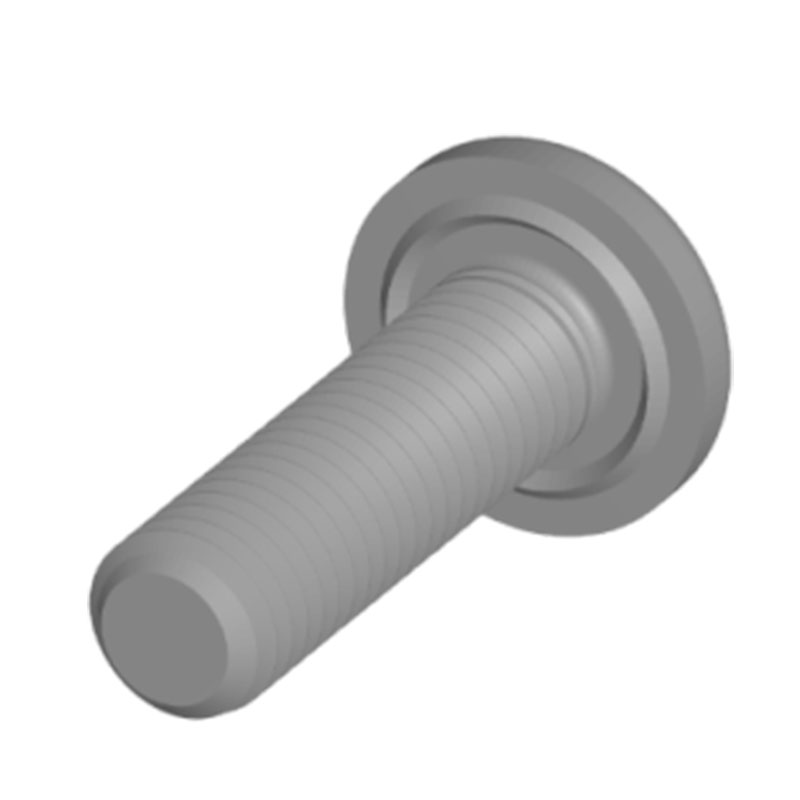

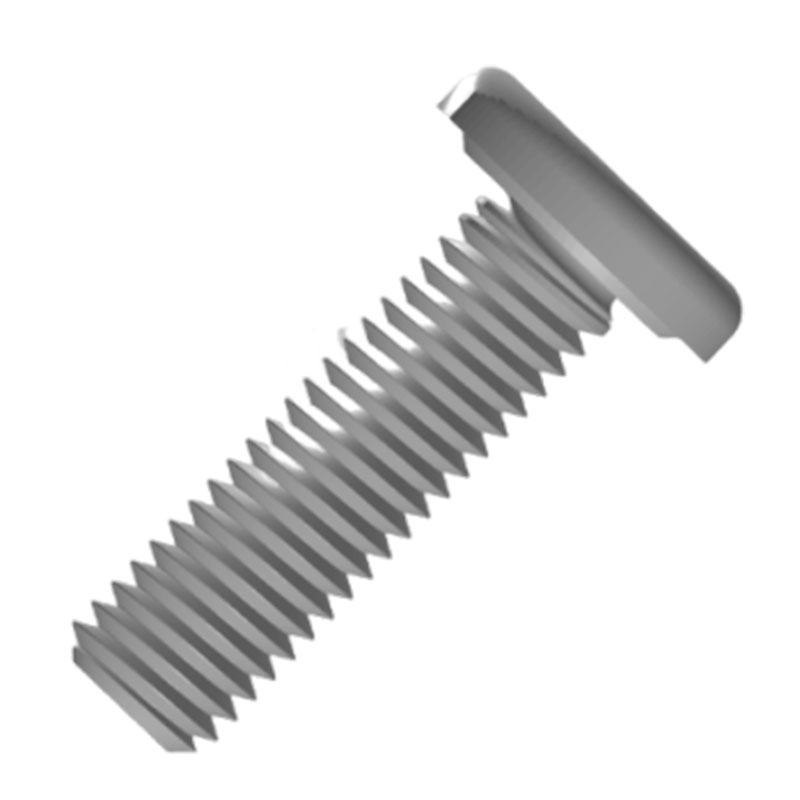

Pernos soldados de proyección tipo UR

Los pernos de soldadura de proyección tipo UR producidos por el proveedor de Xiaoguo® cumplen con las normas de IFI 148-4-2002. En las plantas de fabricación, se utilizan habitualmente para conectar componentes metálicos gruesos, y la soldadura segura de estos componentes es de vital importancia. Podemos ofrecer muestras gratis.

Modelo:IFI 148-4-2002

Enviar Consulta

Descripción del Producto

Los pernos de soldadura de proyección tipo UR tienen una forma de cabeza plana circular grande, con una superficie lisa y plana, lo que puede aumentar el área de contacto con la superficie del componente conectado. Se utilizan a menudo para unir placas delgadas y componentes decorativos.

Características del producto

Los pernos completamente roscados con punta ovalada esencialmente tienen hilos que atraviesan todo el perno, y un extremo se estrecha gradualmente hasta convertirse en una cabeza ovalada. Es como una guía que guía los montantes suavemente hacia los orificios durante la instalación. Esto significa que es menos probable que se dañen las roscas de las piezas, especialmente cuando se opera manualmente o en espacios estrechos. Utilice una tuerca estándar en el otro extremo.

Una vez finalizada la soldadura, los pernos de soldadura de proyección tipo UR forman una conexión de alta resistencia con la pieza de trabajo, capaz de soportar grandes fuerzas de tracción, fuerzas de corte y vibraciones. Incluso durante el uso a largo plazo, cuando se somete a fuerzas externas o vibraciones del equipo, es poco probable que se afloje o se caiga, como en la soldadura de nodos de conexión entre vigas y columnas de acero en estructuras de acero de construcción, lo que puede garantizar la estabilidad de la estructura del edificio.

La precisión del procesamiento roscado de los pernos soldados por proyección UR es alta. Se ajustan firme y suavemente con tuercas estándar o componentes con rosca interna y no habrá problemas como pegajosidad o deslizamiento de la rosca durante la instalación. Esto garantiza que la instalación posterior de otros componentes se pueda completar con facilidad y precisión, mejorando así la calidad general del ensamblaje.

Los pernos de soldadura de proyección tipo UR son muy fáciles de operar y no requieren un proceso de posicionamiento complejo. Durante el proceso de soldadura, el diseño especial elevado de su cabeza le permite adherirse rápidamente a la pieza a soldar. Una vez encendido el equipo de soldadura, la parte elevada se funde rápidamente, soldando firmemente el perno sobre la pieza de soldadura. Esto reduce significativamente el tiempo de instalación y mejora la eficiencia de la producción.

Parámetros del producto

Type UR projection weld stud parameter

Lun	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk máximo	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k máx.	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h máx.	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r máx.	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
