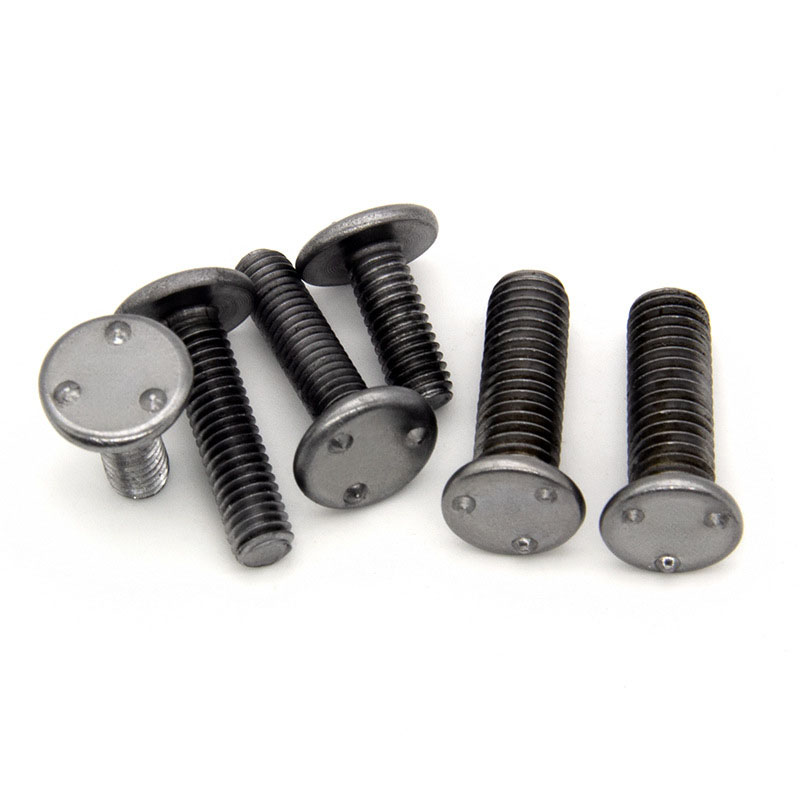

Pernos soldados de proyección tipo T3

Los pernos de soldadura de proyección tipo T3 están diseñados específicamente para soldadura por puntos. Sus pequeñas protuberancias se funden y se adhieren a la superficie del metal. Son adecuados para componentes de automoción, marcos eléctricos o paneles metálicos. La fábrica de Xiaoguo® dispone de un amplio stock.

Modelo:IFI 148-2-2002

Enviar Consulta

Descripción del Producto

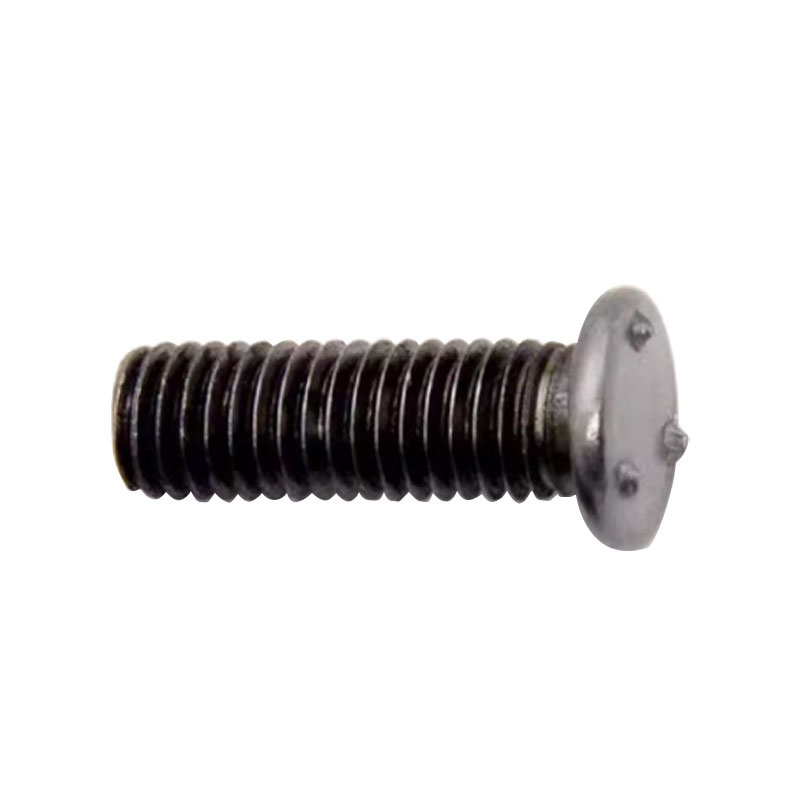

Los pernos soldados de proyección tipo T3 son un tipo de pieza de conexión que se utiliza para soldadura y fijación. Es una varilla de metal con hilos en toda su longitud, y en la cabeza hay varios pequeños salientes, que son cruciales durante el proceso de soldadura. También hay varias longitudes disponibles.

Características de la aplicación

Los pernos de soldadura de proyección T3 se utilizan para reparar los paneles oxidados de la carrocería del camión. Pueden simplificar el proceso de mantenimiento. Fíjelo a la placa base delgada. La punta puede quemar el óxido y lograr una soldadura segura. El nuevo carril guía fijo se puede fijar directamente al montante mediante pernos. No es necesario perforar agujeros en el guardabarros ni instalar tuercas.

Los pernos soldados de proyección tipo T3 se utilizan en la fabricación de rieles guía marinos de aluminio. Son adecuados para aleaciones marinas y pueden utilizarse como soportes de rieles guía anticorrosión. Al utilizar el ajuste de baja temperatura, la soldadura se puede realizar a través del costado del casco sin deformarse. Atornille el riel guía de acero inoxidable al perno roscado en la plataforma de arriba. Es más resistente a la niebla salina que las uniones roscadas. La perforación no provocará fugas.

Se utilizan pernos de soldadura de proyección tipo T3 para reforzar los escalones metálicos de las escaleras. Se pueden utilizar para agregar tiras de agarre. Suelde la puntera cada 6 pulgadas. Fije la goma antideslizante directamente al perno mediante pernos. La soldadura por puntos puede penetrar la capa de óxido de las escaleras antiguas. Puede pasar la prueba antideslizante de OSHA sin necesidad de lijar.

Type T3 projection weld stud parameter

Lun	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk máximo	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k máx.	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 máx.	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 minutos	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h máx.	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r máx.	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Característica del producto

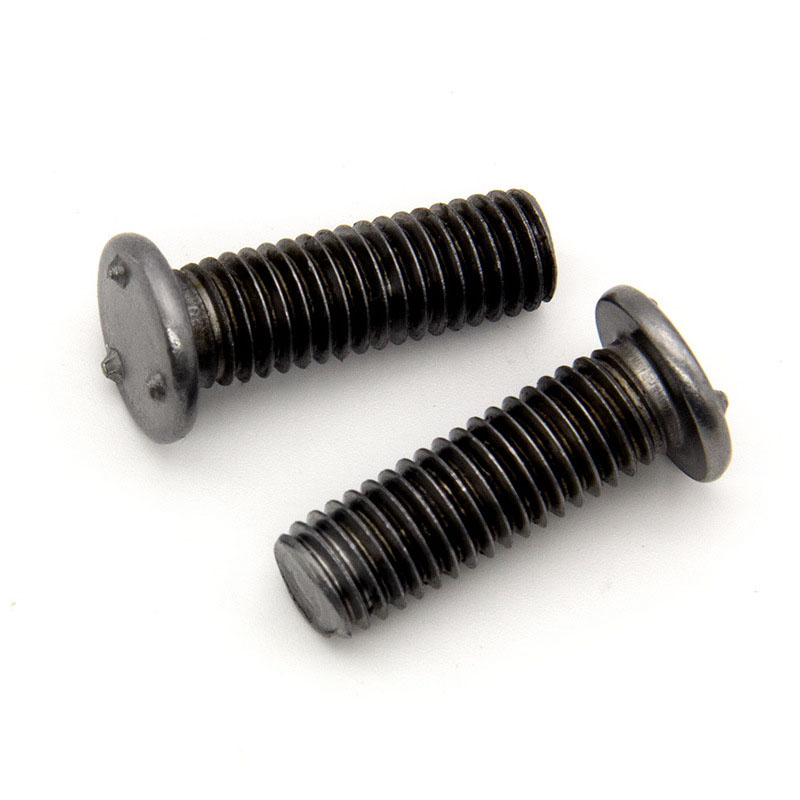

La característica más distintiva de los pernos soldados de proyección tipo T3 es el diseño sobresaliente en la cabeza. Las protuberancias son de tamaño uniforme y pueden hacer contacto con precisión con la superficie de la pieza de trabajo durante la soldadura. Cuando pasa la corriente, el calor se concentra en los salientes, que se funden y se fusionan con la pieza de trabajo. Después de soldar, la columna roscada y la pieza de trabajo quedan estrechamente unidas casi sin espacios.
