Tornillo de rosca de cabeza plana ranurada tipo F

Los tornillos autorroscantes de cabeza plana ranurada tipo F producidos por la fábrica Xiaoguo® cumplen con el estándar de ejecución GB/T 5282-1985. Se suelen utilizar para fijar tapas, soportes o componentes ligeros. Si desea probar la calidad, podemos enviarle muestras de forma gratuita.

Modelo:GB/T 5282-1985

Enviar Consulta

Descripción del Producto

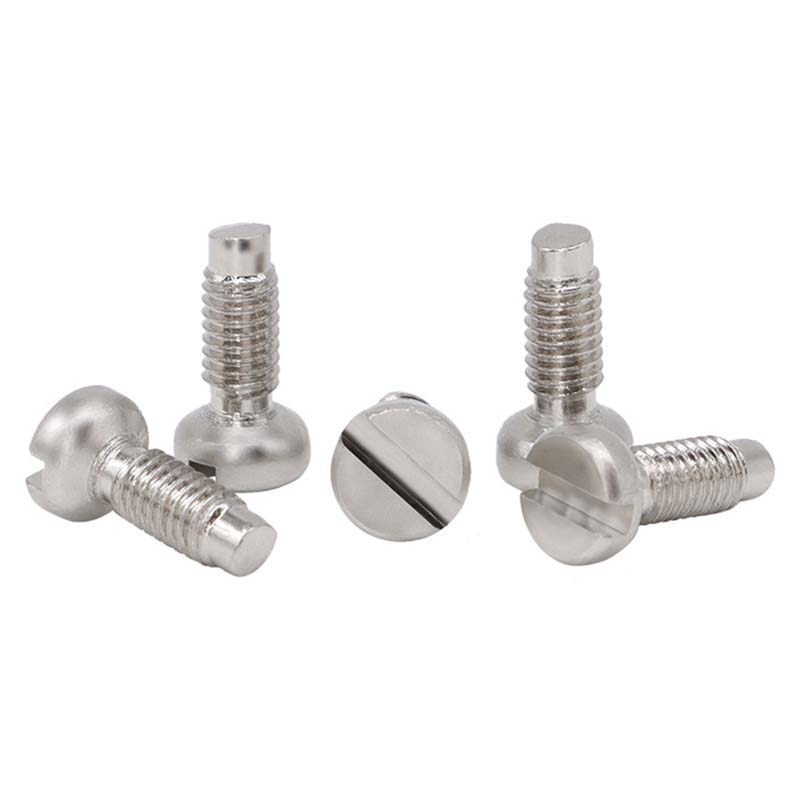

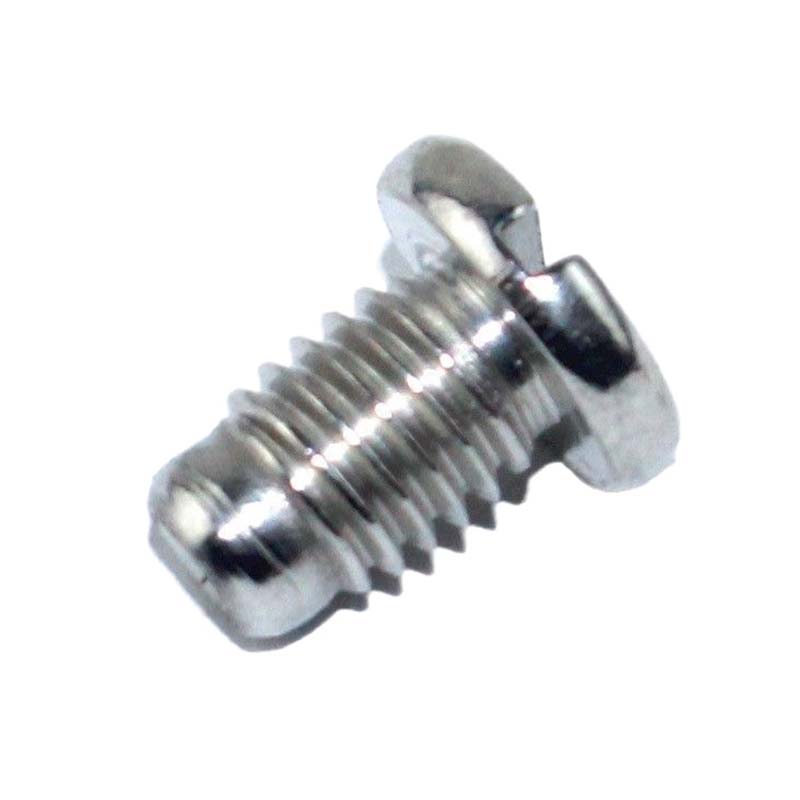

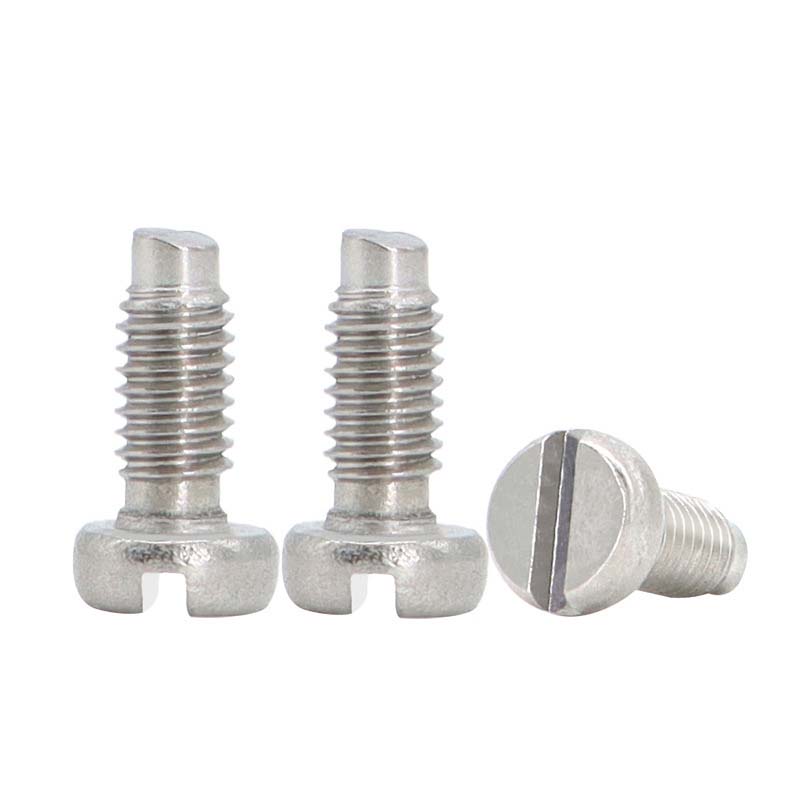

La cabeza del tornillo autorroscante de cabeza plana ranurada tipo F tiene forma de sartén, con una parte superior plana y bordes lisos. Hay una única ranura en el medio, que es adecuada para el funcionamiento del destornillador. El tornillo tiene una rosca especial que le permite cortar el material por sí solo durante la instalación.

Características del producto

Los tornillos autorroscantes de cabeza plana ranurada tipo F cuentan con nuestra conocida cabeza circular y una ranura para destornilladores de cabeza plana. Al atornillar los tornillos, estos se autorroscarán. Si no necesitas una superficie lisa, puedes utilizarlos. El cabezal puede sobresalir, lo que es muy adecuado para muchas cajas de distribución, cajas de plástico o tiras decorativas fijas.

Los tornillos autorroscantes de cabeza plana ranurada tipo F combinan roscas finas autorroscantes (tipo F), cabezas redondas y un accionamiento de ranura simple. Son la opción preferida para tornillos básicos en el mantenimiento de equipos antiguos, componentes de plástico o lámparas que requieren materiales que no se rompan. Son más adecuados para materiales más blandos porque sus hilos son más finos y no dañan materiales como el plástico.

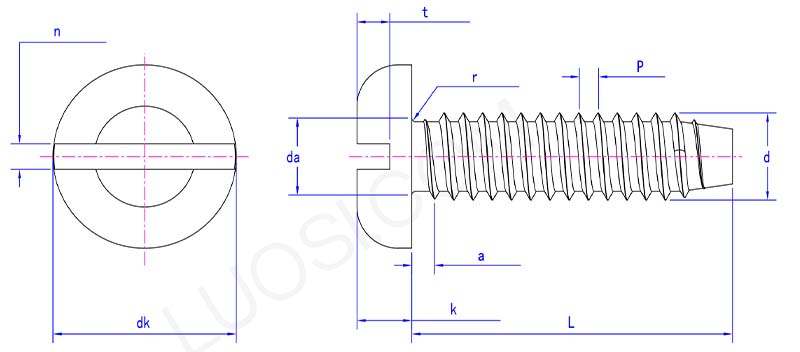

Type F Slotted Pan Head Tapping Screw parameter

Lun	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
un máximo	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
si máximo	2.8	3.5	4.1	4.9	5.5	6.3	7.1	9.2	10.7
dk máximo	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.6	7.6	9.1	10.6	11.6	15.6	19.5
k máx.	1.3	1.8	2.1	2.4	3	3.2	3.6	4.8	6
k min	1.1	1.6	1.9	2.2	2.7	2.9	3.3	4.5	5.7
n min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n máx.	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
t min	0.5	0.7	0.8	1	1.2	1.3	1.4	1.9	2.4

El diseño de la ranura del tornillo autorroscante de cabeza plana ranurada F es simple, pero requiere una inserción cuidadosa. Las cabezas de sus vástagos se encuentran por encima de la superficie, por lo que no son adecuados para instalación empotrada. Elíjalos para fijar componentes a carcasas de plástico, fijar tablas de madera fijadas a marcos de metal o materiales similares más blandos.

El diámetro del tornillo de rosca de cabeza plana ranurada tipo F es mayor, generalmente 2-3 veces el diámetro del eje del tornillo, lo que puede proporcionar un mejor soporte y evitar daños al material debido a una fuerza desigual. El paso de la rosca es relativamente ancho, lo que resulta en menos resistencia al cortar el material, lo que hace menos probable que cause grietas en el material. Está especialmente indicado para materiales blandos como madera de pino y plásticos.
