Pernos de anclaje de cuello cuadrado y cabeza cuadrada

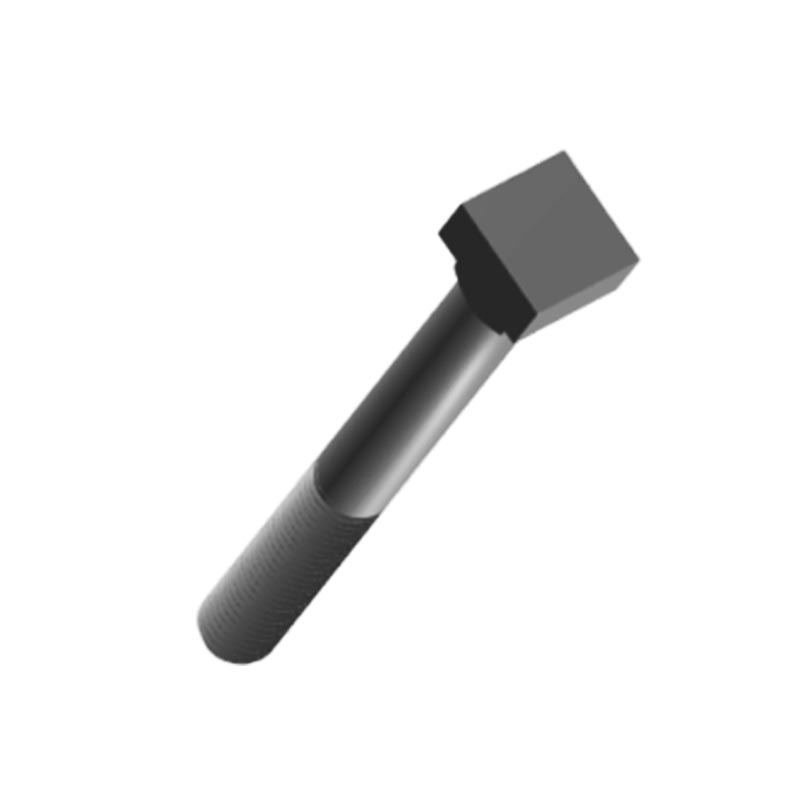

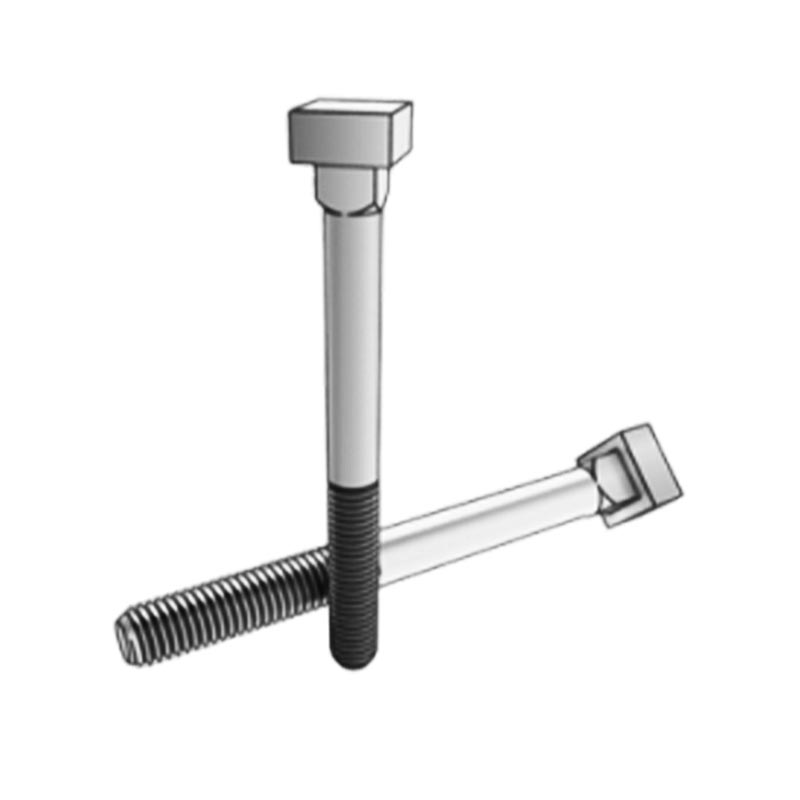

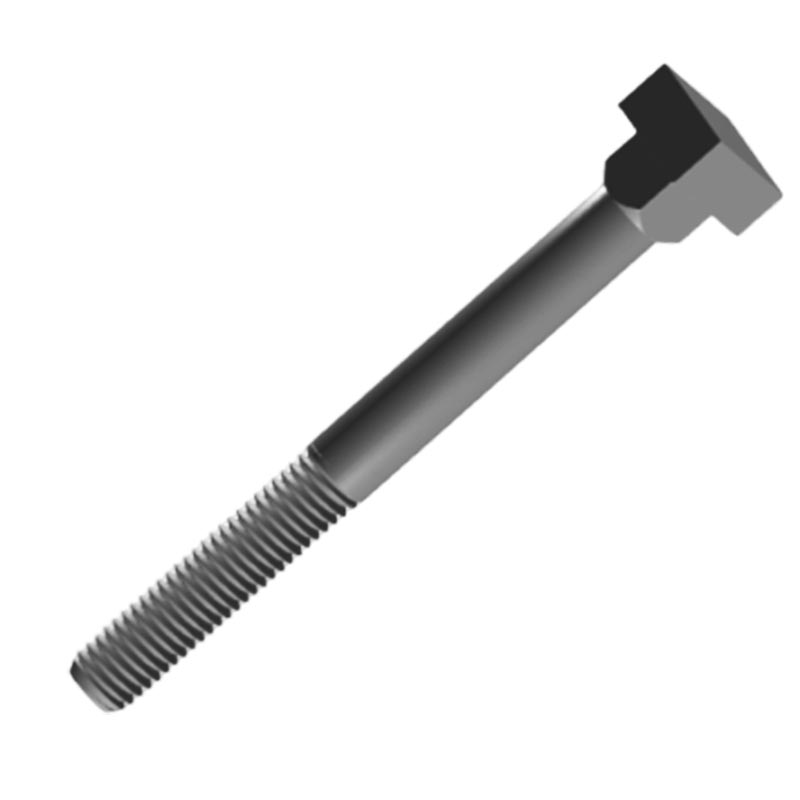

Los pernos de anclaje de cabeza cuadrada y cuello cuadrado tienen una cabeza cuadrada con cuello cuadrado conectado a la cabeza en la parte inferior y una estructura roscada en el otro extremo. Los pernos producidos por la fábrica Xiaoguo® son adecuados para pequeños proyectos de bricolaje y construcción a gran escala, y se pueden usar bien con concreto y otros materiales duros.

Modelo:BS 7419-1991

Enviar Consulta

Descripción del Producto

La cabeza de los pernos de anclaje de cuello cuadrado y cabeza cuadrada es cuadrada, al igual que el cuello. El diseño de cabeza cuadrada proporciona una gran área de contacto para la llave, lo que garantiza una aplicación de fuerza más estable. Es particularmente práctico en escenarios que requieren fuertes medidas de torque y antideslizantes.

Parámetros del producto

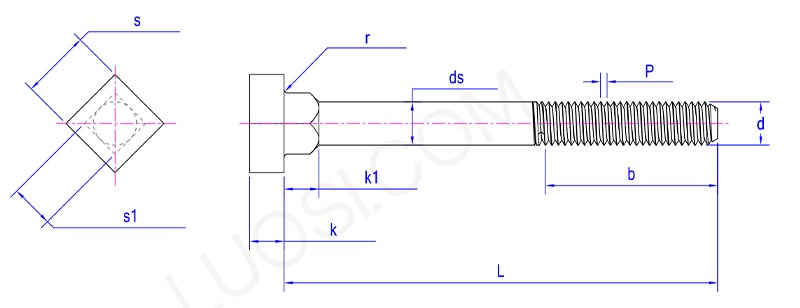

square head square neck anchor bolts parameter

Lun	M16	M20	M24	M30	M36	M42	M48	M56	M64
P	2	2.5	3	3.5	4	4.5	5	5.5	6
b máx	122	127.5	133	140.5	148	155.5	163	172.5	182
Si mín.	116	120	124	130	136	142	148	156	164
ds máximo	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2
DS mín.	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8
Kmín	9.25	11.6	14.1	17.65	21.45	24.95	28.95	33.75	38.75
k máx.	10.75	13.4	15.9	19.75	23.55	27.05	31.05	36.25	41.25
R mín.	0.6	0.8	0.8	1	1	1.2	1.6	2	2
s máx	24	30	36	46	55	65	75	85	95
s min	23.16	29.16	35	45	53.8	63.1	73.1	82.8	92.8
K1 min	7.25	9.25	11.1	14.1	17.1	19.95	22.95	26.95	30.75
k1 máx.	8.75	10.75	12.9	15.9	18.9	22.05	25.05	29.05	33.25
s1 máximo	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2
T1 min	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8

Características del producto

Los pernos de anclaje de cabeza cuadrada y cuello cuadrado se refieren a pernos firmes incrustados antes de que el concreto se solidifique. Después de que el concreto se endurezca, el cuello cuadrado bloqueará elpernosen su lugar para evitar que giren cuando se aprieten las tuercas más adelante. Son cimentaciones que anclan directamente objetos pesados como columnas, máquinas o acero estructural a la cimentación de hormigón.

Los pernos de anclaje están firmemente instalados. Cuando apriete la tuerca, el cuello cuadrado quedará firmemente sujeto al material instalado, como concreto o madera, para evitar que el perno gire junto con la tuerca. De esta manera, el objeto fijo puede permanecer firmemente en su lugar y no se moverá ni se moverá fácilmente.

La instalación de este perno de anclaje métrico se realiza durante el proceso de vertido del hormigón. Puedes utilizar plantillas o accesorios para colocarlos, asegurándote de que los extremos roscados queden hacia arriba. El paso clave es incrustar la parte del cuello cuadrado en el hormigón húmedo. A medida que el concreto se solidifique alrededor del cuello cuadrado, lo agarrará firmemente. Después de eso, solo necesita colocar el artículo en el perno y luego apretar la tuerca hasta la rosca expuesta.

Los pernos de anclaje de cabeza cuadrada y cuello cuadrado son resistentes a los golpes. Debido a que los pernos están físicamente bloqueados en el concreto por el material endurecido que rodea el cuello cuadrado, es menos probable que se aflojen debido a la vibración o el movimiento. Esto les permite anclar de manera confiable maquinaria vibratoria o estructuras sujetas a cargas dinámicas como el viento o el tráfico.
