Tornillo para madera cabeza redonda ranurada DIN 96

Los tornillos para madera con cabeza redonda ranurada DIN 96 producidos por la fábrica de Xiaoguo® vienen en una amplia gama de especificaciones y tamaños, son adecuados para ensamblajes tanto a pequeña como a gran escala, y se utilizan ampliamente.

Enviar Consulta

Descripción del Producto

La siguiente es una introducción a las especificaciones y dimensiones del tornillo para madera con cabeza redonda ranurada DIN 96.

Gama estándar: Diámetro de rosca de 1,6 mm a 8 mm, métrico, ranura única, cabeza redonda, broca para madera (rosca gruesa).

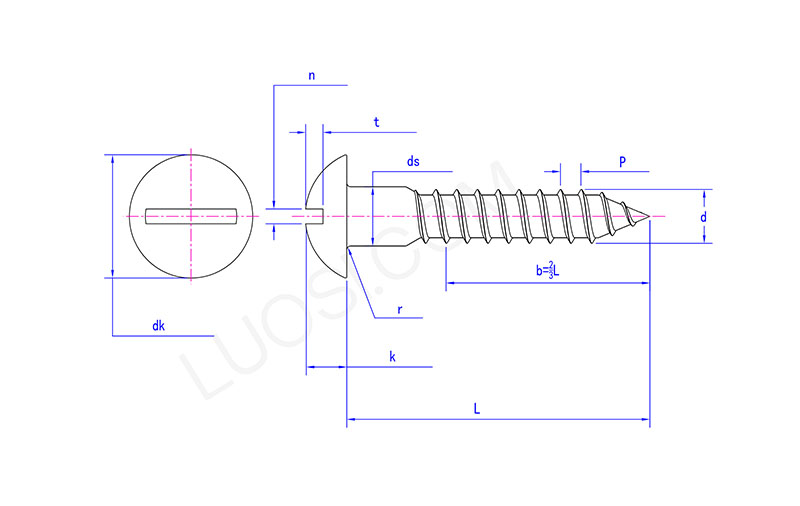

Dimensiones clave (mm, especificaciones comunes)

d: Diámetro nominal de la rosca

ds: Diámetro de la varilla (la parte lisa de la varilla)

dk: Diámetro de la cabeza

k: Altura de la cabeza

n: Ancho de la ranura

t: Profundidad de la ranura (máxima)

L: longitud nominal (rango común)

d	ds (máx/mín)	dk (nom.)	k	n	T（máx）	L
1.6	1.6/1.2	3.2	1.1	0.4	0.7	3-12
2.0	2.0/1.6	4.0	1.4	0.5	0.9	4-16
2.5	2,5/2,1	5.0	1.7	0.6	1.1	5-20
3.0	3.0/2.6	6.0	2.1	0.8	1.35	6-25
3.5	3.5/3.02	7.0	2.4	0.8	1.6	8-30

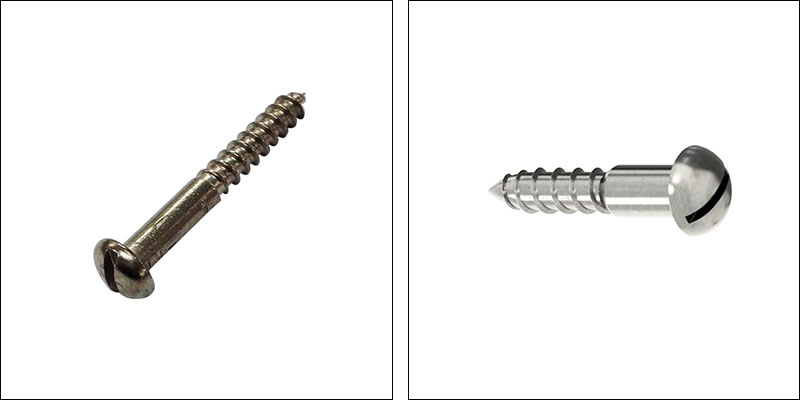

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Introducción de materiales

Los materiales comunes para los tornillos para madera de cabeza redonda ranurada DIN 96 incluyen principalmente acero al carbono, acero inoxidable y aleaciones de cobre. El tipo específico de material a elegir depende del entorno de uso, los requisitos de resistencia y el presupuesto de costos.

(1)Acero al carbono

El acero al carbono es el material más utilizado para tornillos para madera y se caracteriza por su bajo costo, alta resistencia y buen rendimiento de procesamiento. Entre ellos, el acero con bajo contenido de carbono es el tipo más común, ya que tiene un bajo contenido de carbono, mejor tenacidad y rendimiento de procesamiento, y es adecuado para el conformado por estampación en frío.

(2) Acero inoxidable

La superficie forma naturalmente una densa película de óxido, proporcionando una excelente protección contra la corrosión. No se requiere tratamiento superficial adicional y es adecuado para la mayoría de ambientes húmedos y aplicaciones al aire libre.

(3) Aleación de latón/cobre

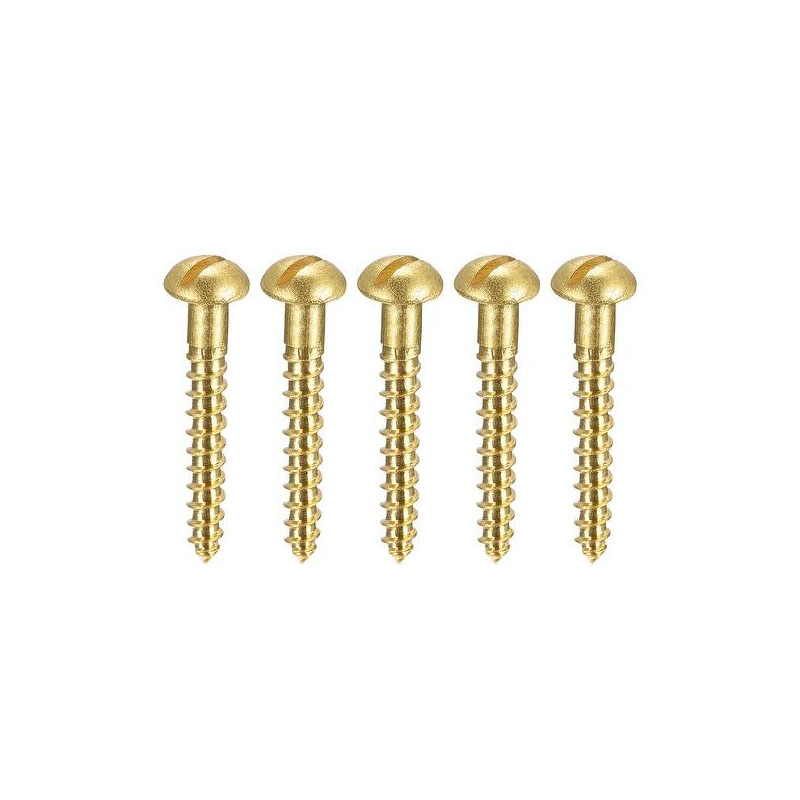

Los tornillos para madera con cabeza redonda ranurada de aleación de cobre DIN 96 (comúnmente hechos de latón) se utilizan a menudo en entornos decorativos o funcionales especiales debido a su apariencia dorada natural, excelente resistencia a la corrosión y conductividad.

Material	Características	Escenarios aplicables
Latón, CuZn	La apariencia es hermosa y de color dorado. Tiene buena resistencia a la corrosión, pero su resistencia es menor que la del acero al carbono.	Mobiliario de alta gama, restauración de antigüedades, instalaciones de arte, accesorios decorativos de ferretería, conexiones eléctricas.
Bronce	Su resistencia a la corrosión es superior a la del latón y su apariencia es de un color marrón más oscuro.	Vasijas, decoración exterior, fijación de esculturas.

Lun	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds máximo	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk máximo	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k máx.	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k min	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n min	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n máx.	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t máx	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

(4) Otros materiales opcionales

aleación de aluminio

Ligero, resistente a la corrosión, pero con menor resistencia.

Adecuado para construcciones temporales, decoración ligera y montajes de exposición.

aleación de titanio

Extremadamente resistente a la corrosión, pero con un coste elevado y un procesamiento difícil

Adecuado para campos especiales como el aeroespacial y los equipos médicos de alta gama.

Preguntas frecuentes

(1) ¿Se oxidará el tornillo para madera con cabeza redonda ranurada de acero al carbono DIN 96 durante el transporte marítimo?

Para reducir el riesgo de oxidación inducida por la humedad durante el transporte, generalmente adoptamos medidas de protección como papel de prevención de oxidación VCI + sellado de bolsas de plástico + desecante, que pueden prevenir eficazmente la oxidación.

(2) ¿Cómo evaluar la resistencia a la corrosión de los tornillos DIN 96?

La resistencia a la corrosión se evalúa mediante pruebas de niebla salina. Los tornillos galvanizados de acero al carbono normalmente pueden resistir entre 48 y 100 horas; Los tornillos de acero inoxidable pueden resistir de cientos a miles de horas sin oxidarse.

(3) ¿Cuál debe ser el torque de instalación?

El par depende del material, tipo de madera y condiciones de lubricación. Por ejemplo, cuando se introduce un tornillo para madera con cabeza redonda ranurada DIN 96 de acero al carbono de 4 mm en madera dura, el par recomendado es de aproximadamente 2 a 3 N·m. Superar este valor puede provocar que la ranura se deslice o que el cabezal se rompa.
