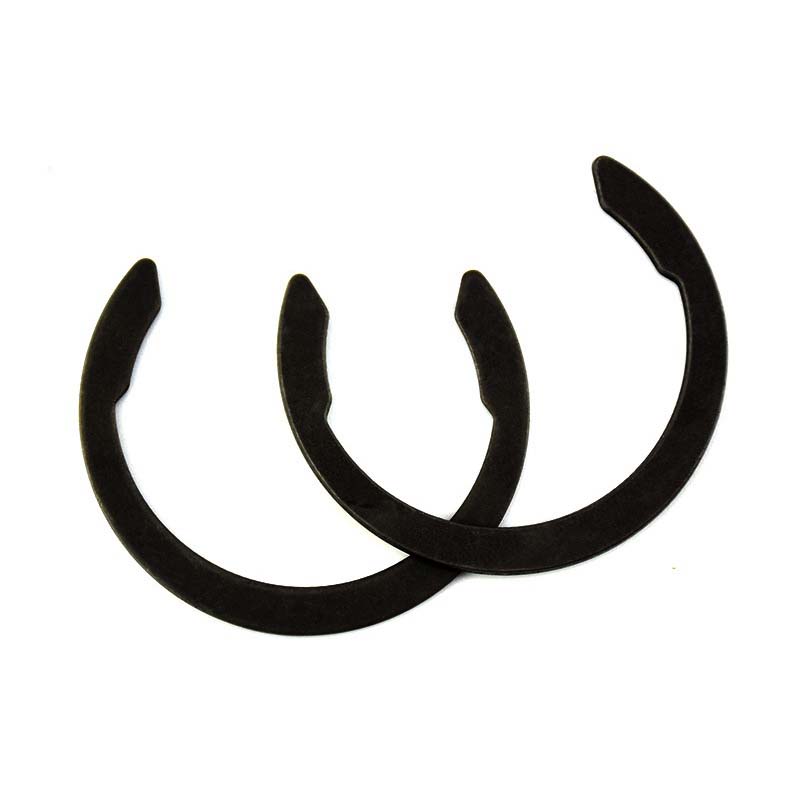

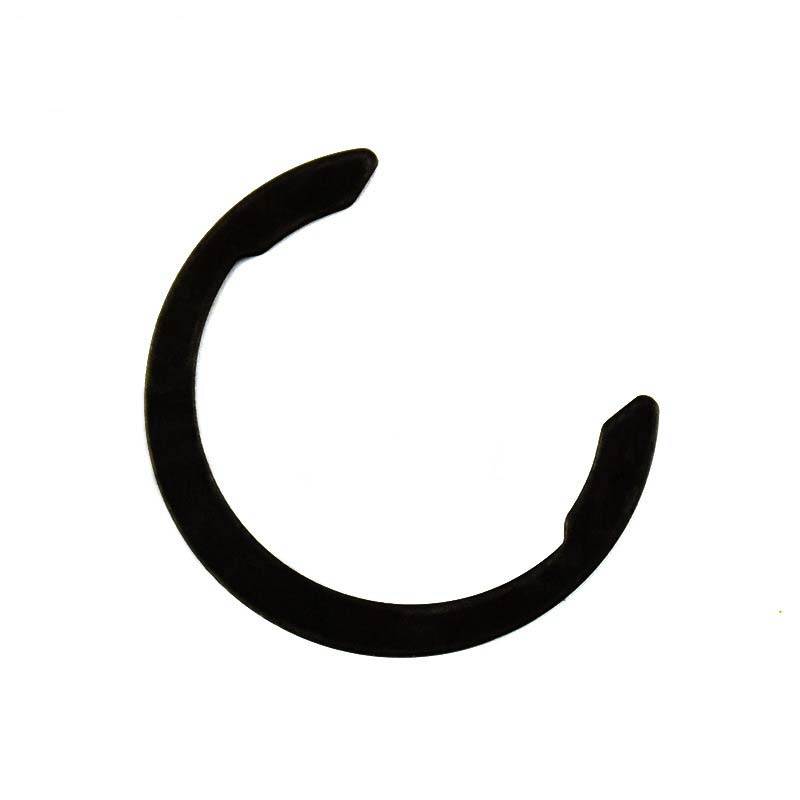

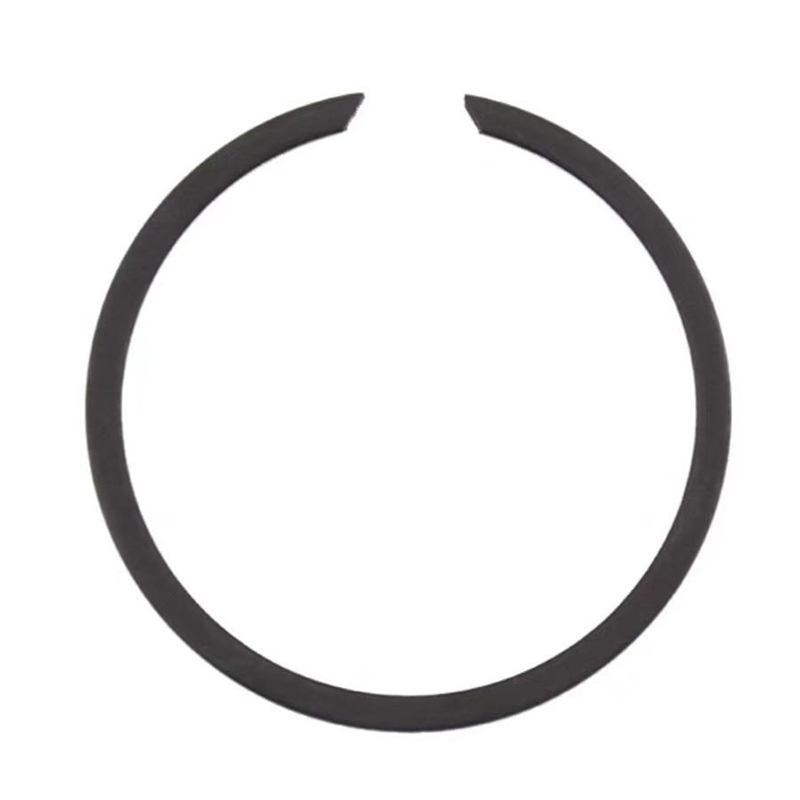

Anillo de retención de resorte métrico

Los anillos de retención de resorte métricos están hechos de tamaños de oficinas públicas y son adecuados para su uso donde se requieren tamaños estándar. A menudo se utilizan en algunos sistemas mecánicos y automotrices. Xiaoguo® colabora con los sectores automotriz y aeroespacial para desarrollar sujetadores resistentes a la corrosión.

Modelo:BS 3673-3-1-2011

Enviar Consulta

Descripción del Producto

Los anillos de retención de resorte métricos generalmente están hechos de acero con alto contenido de carbono o acero inoxidable, como ASTM A313. Los de acero al carbono son más resistentes (mucho más resistentes, hasta 2100 MPa), mientras que el acero inoxidable es mejor para no oxidarse ni corroerse. Si trata térmicamente las aleaciones, durarán más y soportarán mejor el desgaste. Para trabajos en los que necesita cosas que no se adhieran a los imanes o que puedan soportar un calor excesivo, usarán cosas como bronce fosforado o Inconel®. Todos los materiales que utilizan se someten a una serie de pruebas para comprobar que cumplen con las especificaciones ISO 8750-8752.

Solicitud

Los anillos de retención de resorte métricos son muy comunes en cosas como transmisiones de automóviles, motores eléctricos y sistemas hidráulicos. Se utilizan para sujetar los ejes del rotor en las bombas, mantener los cojinetes en su lugar en las configuraciones de los transportadores y bloquear los pasadores del pistón dentro de los motores. En el sector aeroespacial, los encontrará en piezas de turbinas y trenes de aterrizaje. También son útiles en electrónica de consumo, donde ayudan a reparar componentes en dispositivos pequeños. Los ingenieros utilizan anillos de retención de resorte cuando necesitan que las piezas permanezcan en su sitio de manera confiable, especialmente en sistemas importantes donde no pueden ocurrir fallas.

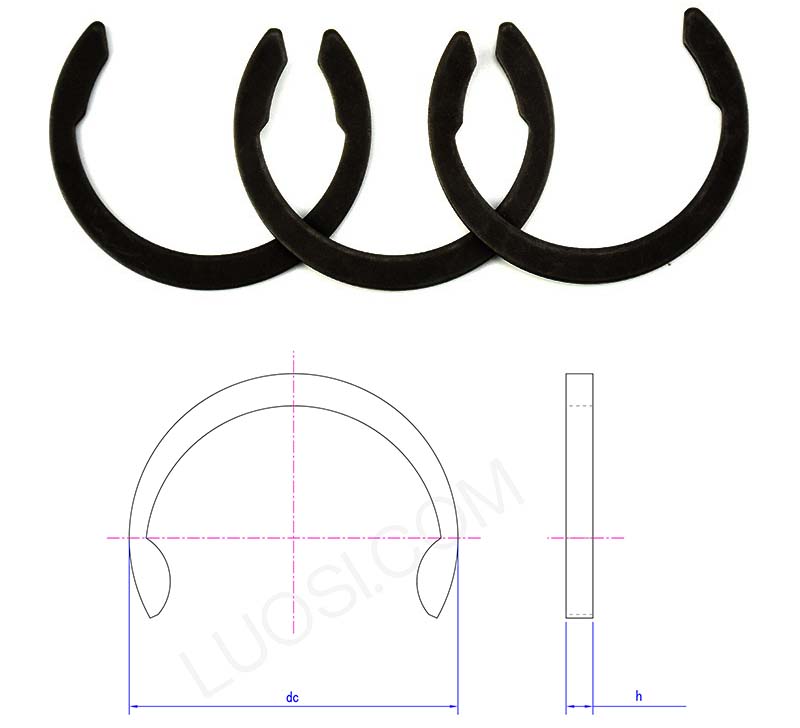

Tamaño

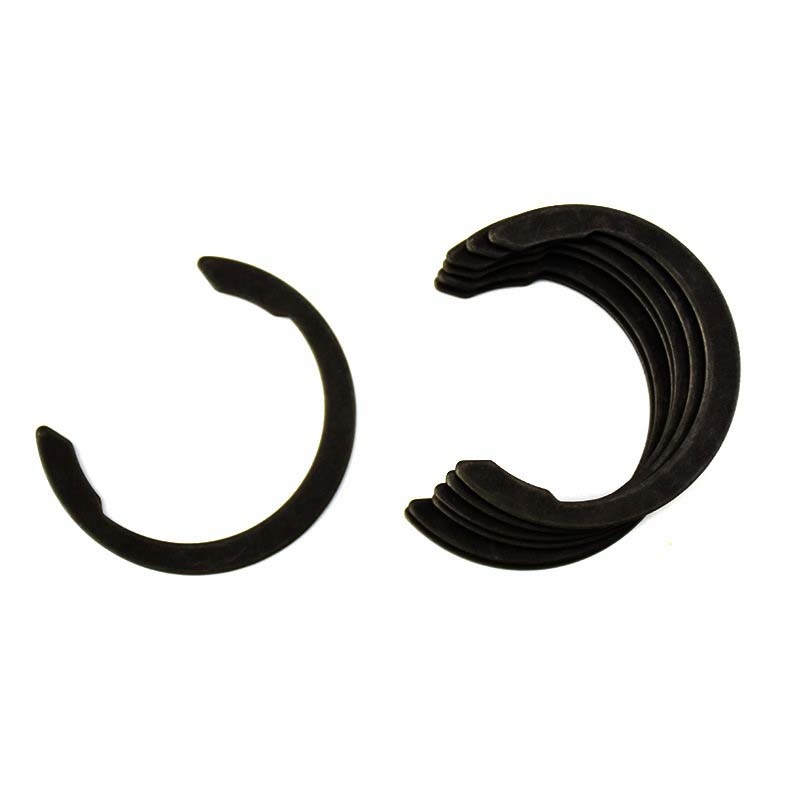

Metric spring retaining rings

Lun	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
CC máx.	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h máx.	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

P: ¿Cómo puedo determinar el tamaño y tipo correctos de anillos de retención de resorte métricos para mi aplicación?

R:La elección del anillo de retención de resorte métrico correcto debe coincidir con el diámetro de la ranura, el diámetro del eje o el diámetro del orificio y la carga que debe soportar. Debe medir cuidadosamente el ancho, la profundidad y el diámetro de la ranura de montaje. Incluso pequeñas diferencias pueden hacer que no fijen correctamente las piezas. Elija el tamaño de acuerdo con su caso de uso específico o las especificaciones del proyecto, tamaños estándar como DIN 471/472 o ANSI B27.1. Si necesita una instalación personalizada, infórmenos la temperatura de instalación, si la carga está en movimiento o estacionaria y las condiciones ambientales (húmeda, polvorienta, etc.) y la personalizaremos según sus necesidades. Los anillos de retención con resorte se fabrican para fuerzas radiales o axiales específicas, por lo que debe verificar si la capacidad de carga del anillo de retención satisface las necesidades de su proyecto. Podemos brindar soporte técnico, servicio integral y reducir la aparición de fracturas prematuras de los anillos de retención.
