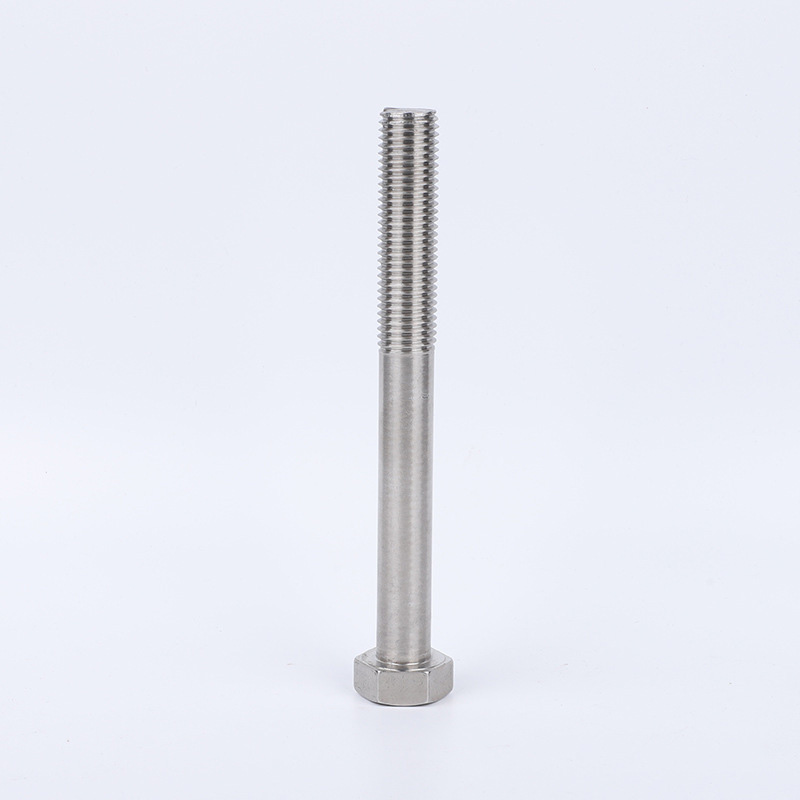

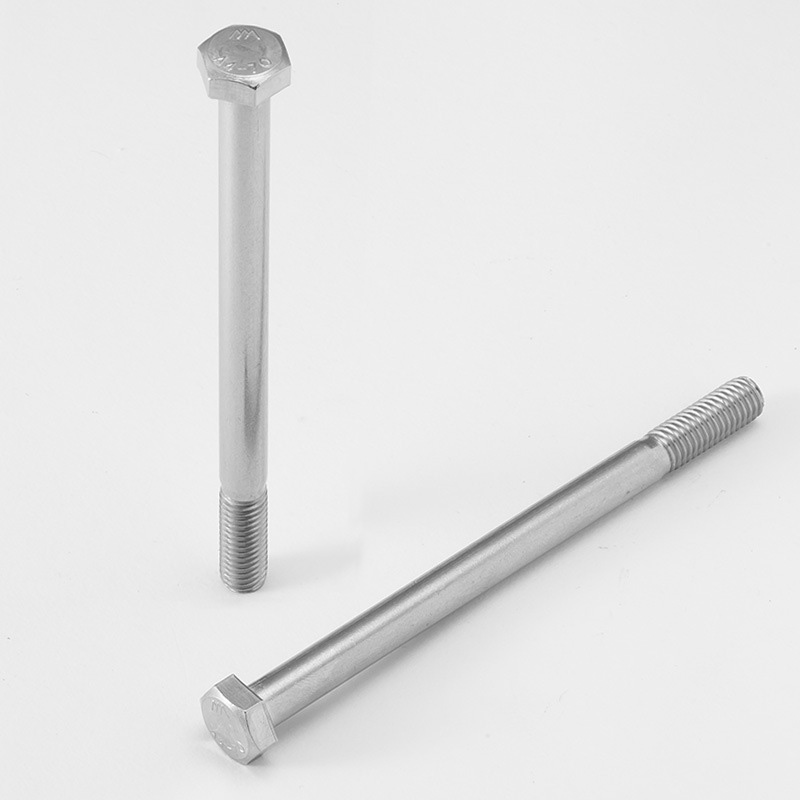

Perno de anclaje de cabeza hexagonal métrica

Se pueden utilizar pernos de anclaje de cabeza hexagonal métricos para asegurar vigas y columnas de acero estructural. Se utilizan en instalaciones de centrales eléctricas y también se pueden utilizar en plantas industriales como soporte estructural. Xiaoguo® tiene suficiente inventario en la fábrica y se puede pedir al por mayor.

Enviar Consulta

Descripción del Producto

Un extremo del perno de anclaje de cabeza hexagonal métrica es un tornillo roscado y el otro extremo es una cabeza hexagonal común. Es conveniente apretar o aflojar fácilmente con herramientas como una llave y puede fijar firmemente varios objetos. Cumplen con los estándares de implementación de BS 7419-1991.

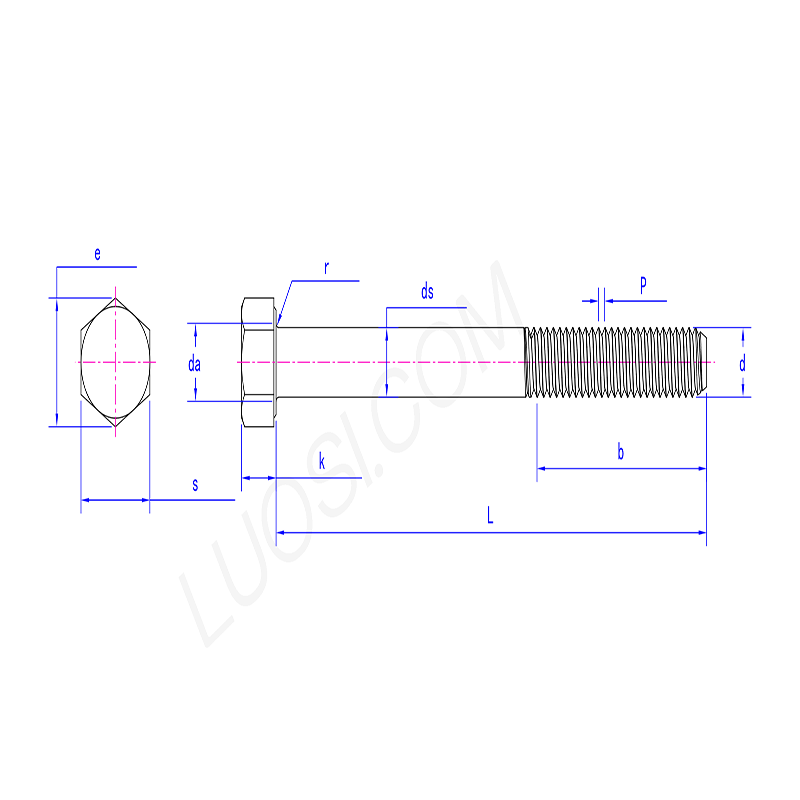

Parámetros del producto

Lun	M16	M20	M24	M30	M36	M42	M48	M56	M64
P	2	2.5	3	3.5	4	4.5	5	5.5	6
b máx	122	127.5	133	140.5	148	155.5	163	172.5	182
b min	116	120	124	130	136	142	148	156	164
da max	18.7	24.4	28.4	35.4	42.4	48.6	56.6	67	75
ds máximo	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2
ds min	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8
e min	26.17	32.95	39.55	50.85	60.79	71.3	82.6	93.56	104.86
k min	9.25	11.6	14.1	17.65	21.45	24.95	28.95	33.75	38.75
k máx.	10.75	13.4	15.9	19.75	23.55	27.05	31.05	36.25	41.25
r min	0.6	0.8	0.8	1	1	1.2	1.6	2	2
s máx	24	30	36	46	55	65	75	85	95
s min	23.16	29.16	35	45	53.8	63.1	73.1	82.8	92.8

Solicitud

1.Estos pernos de anclaje hexagonales se utilizan para anclar vigas y columnas de acero estructural. Al instalar una viga o columna en I sobre una base de concreto, se requiere una conexión segura. Se incrustan en el hormigón húmedo con el extremo roscado hacia arriba. Una vez fraguado el hormigón, se coloca una placa base de acero sobre los pernos. Use una llave para apretar firmemente el perno desde abajo mientras aprieta simultáneamente la tuerca en la parte superior para sujetar firmemente la barra de refuerzo al concreto.

2.El perno de anclaje de cabeza hexagonal métrica se utiliza para la instalación de instalaciones eléctricas. Por ejemplo, la instalación de soportes de transformadores en postes de servicios públicos o la fijación de equipos en subestaciones requieren garantizar que estas instalaciones de energía puedan operar de manera segura y estable en diversos entornos y garantizar el progreso normal de la transmisión de energía.

3.Este perno de anclaje también se utiliza en la construcción de plantas industriales. Se puede utilizar para conectar vigas de acero, vigas de acero, etc. al construir la estructura de acero de la planta. Puede soportar la vibración generada por el funcionamiento de los equipos dentro de la planta, el peso del techo, etc., y proporcionar un soporte estructural sólido para la planta.

Parámetros

Fácil de instalar

El perno de anclaje de cabeza hexagonal métrica es fácil de instalar y tiene una conexión firme. Simplemente inserte la parte del tornillo en el orificio previamente perforado y apriételo con una tuerca para completar. Cuando se aprieta la tuerca, la fuerza de fricción generada entre el tornillo y la tuerca puede sujetar firmemente los objetos conectados. El par estable proporcionado por la cabeza hexagonal puede prevenir eficazmente el aflojamiento y mantener la estabilidad de la conexión incluso durante un uso prolongado.
