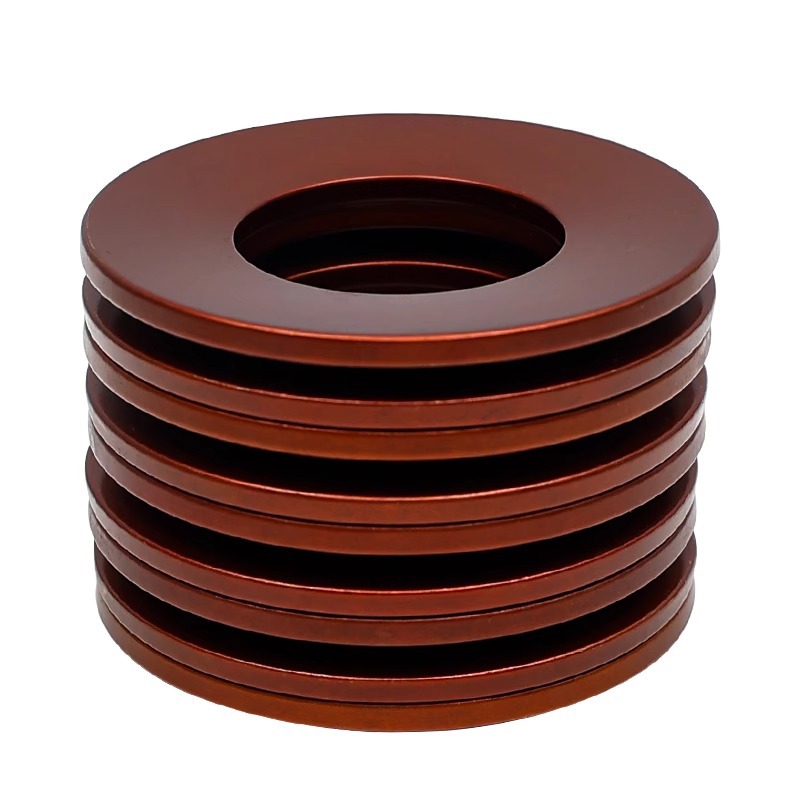

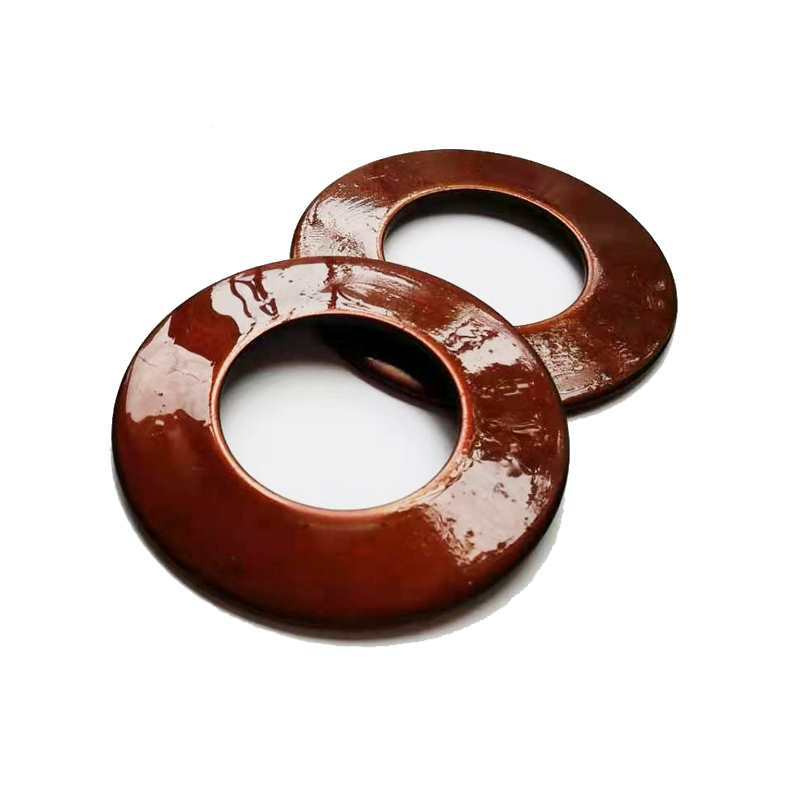

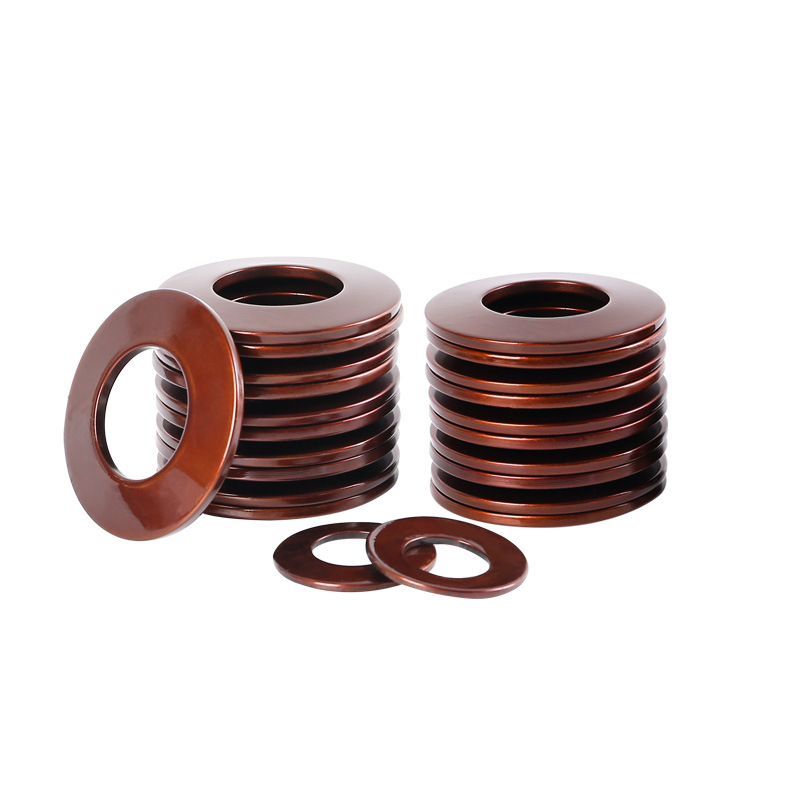

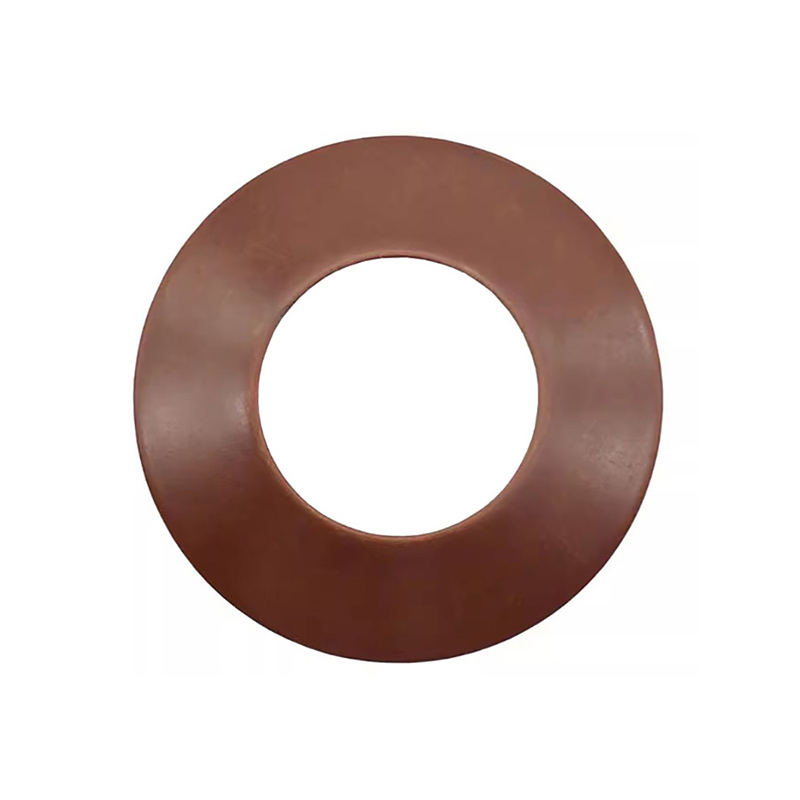

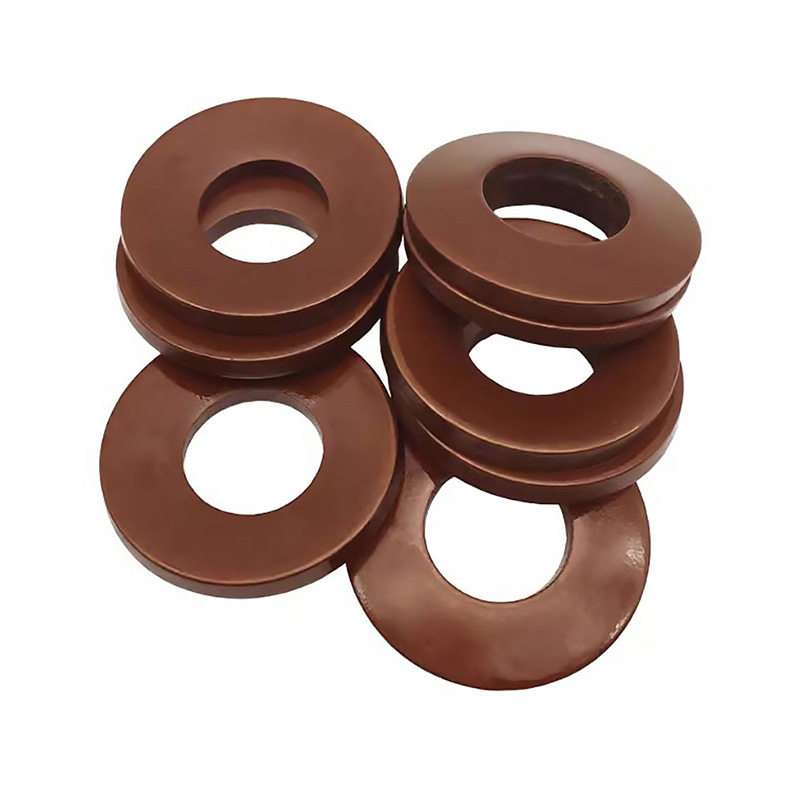

Resorte en forma de disco de perfil bajo

El resorte en forma de disco de perfil bajo es un componente mecánico en forma de anillo cónico. Como proveedor dedicado de resortes de precisión, el equipo de ingeniería de Xiaoguo® diseña resortes de disco que brindan una fuerza constante en espacios limitados.

Modelo:75LB

Enviar Consulta

Descripción del Producto

En las turbinas de generación de energía, se utilizan arandelas elásticas en forma de disco de perfil bajo en las conexiones atornilladas. Pueden mantener la tensión estable con los cambios de temperatura, asegurando así que las piezas de conexión no se aflojen.

Una de sus características clave es que pueden generar una fuerza poderosa incluso en un espacio axial muy pequeño. Producimos estas lavadoras en grandes cantidades, por lo que nuestros precios son muy competitivos. Si pides más de 3.000 unidades, podrás disfrutar de un 7% de descuento. Por lo general, utilizamos el recubrimiento en polvo azul predeterminado, lo que los hace fáciles de identificar.

Para el transporte, tenemos dos opciones: envío urgente (si necesitas una entrega rápida) o transporte marítimo (más rentable). Cada resorte se someterá a una inspección de tamaño y material, y también le proporcionaremos los informes de prueba necesarios.

Detalles del producto

Los resortes con forma de disco de perfil bajo se aplican en equipos médicos de precisión, como robots quirúrgicos y dispositivos implantables. Estos lugares tienen espacio limitado y el tamaño de la fuerza debe mantenerse constante. Son precisamente estos resortes los que juegan un papel.

Fabricamos cuidadosamente estos resortes con acero inoxidable 316L y otros materiales biocompatibles que cumplen con los estándares para garantizar el rendimiento y la seguridad del producto. Sus superficies también están electropulidas. Nuestros precios están dirigidos a la industria médica. Si es un fabricante de equipos originales (OEM) certificado, también puede disfrutar de un descuento.

Transportamos estos resortes en un embalaje libre de polvo y utilizamos servicios aéreos prioritarios para garantizar que puedan entregarse rápidamente. El control de calidad es muy importante aquí: cada resorte cilíndrico se comprobará al 100% en cuanto a sus dimensiones clave y la suavidad de su superficie. También cumplen estrictamente con la norma ISO 13485.

Low Profile Disc Shaped Spring

En forma de disco versión estándar de resorte

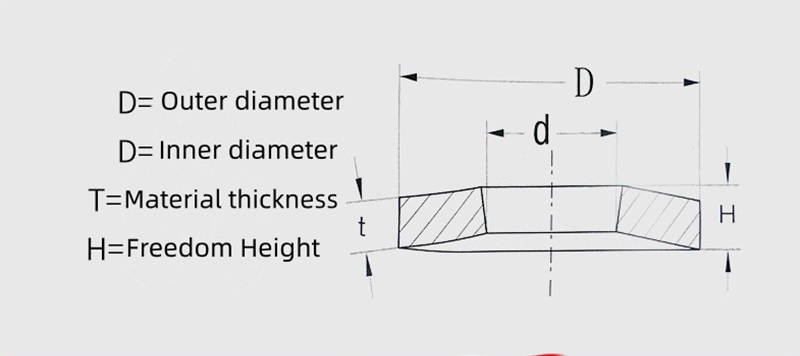

	Geométrico parámetros				Mecánico propiedades				Peso
	Geométrico parámetros				f=0,50h f=0,75h				Peso
	D	d	t	h/t	F	P	F	P	kilos/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48

Si necesita algún otro dato, por favor contáctenos. Le proporcionaremos parámetros más detallados.

Preguntas frecuentes

P: ¿En qué aplicaciones es más adecuado un resorte?

R:El resorte con forma de disco de perfil bajo es ideal para aplicaciones con cargas elevadas y espacio limitado, como válvulas, bombas, embragues y maquinaria pesada. Su diseño estructural único puede proporcionar una excelente fuerza motriz en un espacio axial compacto, lo que convierte a este resorte en la solución óptima para condiciones de trabajo duras.
