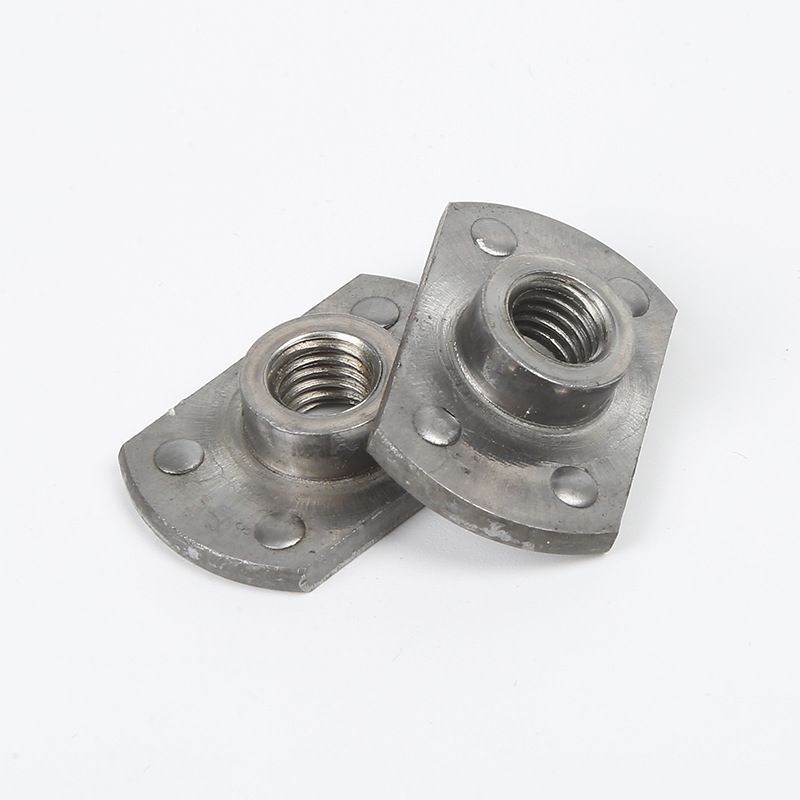

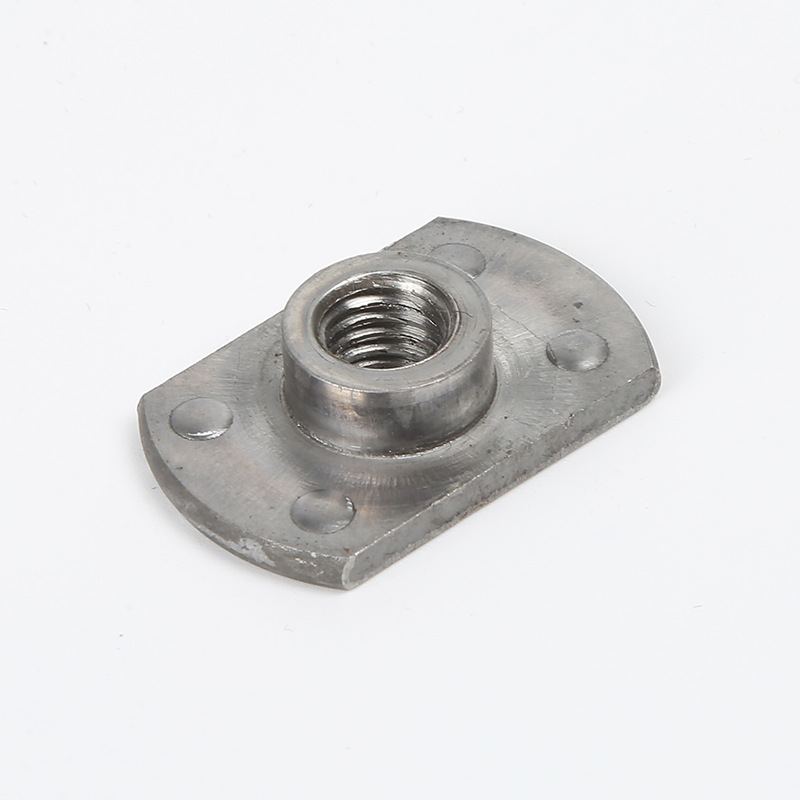

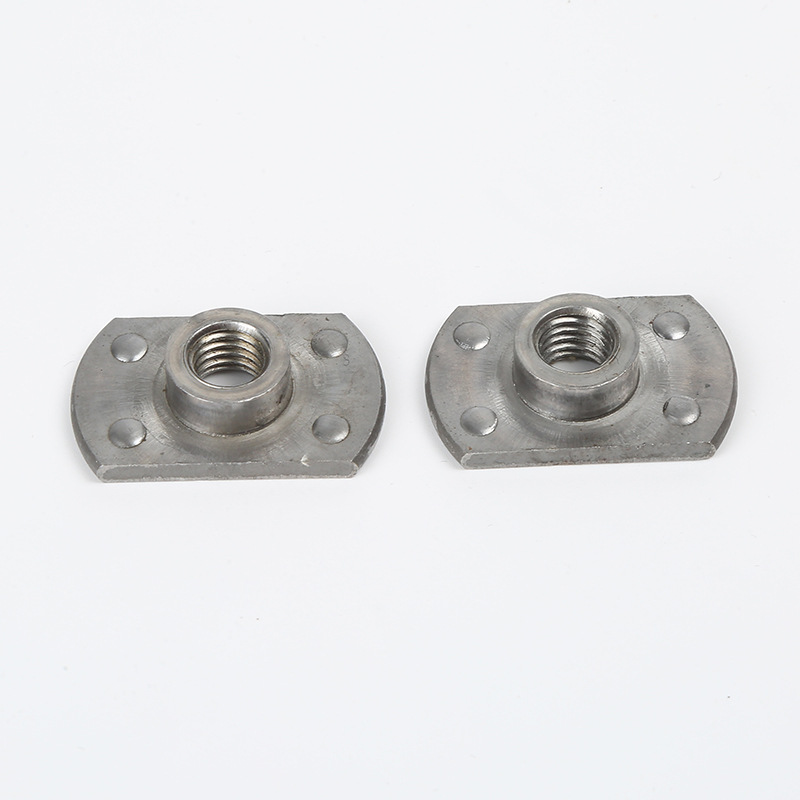

Tuercas soldadas integrales estilo T

Este exclusivo perfil en forma de T de tuercas soldadas integrales estilo T proporciona mayor estabilidad y alineación durante el proceso de soldadura. La entrega confiable y oportuna sigue siendo un compromiso clave de Xiaoguo® con sus clientes globales, incluidos fabricantes, distribuidores y socios industriales, garantizando operaciones fluidas en todas sus cadenas de suministro.

Modelo:JIS B1196-3.2-1994

Enviar Consulta

Descripción del Producto

Las tuercas para soldar estilo T integral tienen tamaños estándar según el tamaño de la rosca (como M4, M5, M6, M8, 1/4"-20, 5/16"-18), así como el diámetro de la brida, la altura total, la altura de proyección y el diseño de la pata.

Hay estándares clave que siguen, como ISO 10511, DIN 928 (utilizado mucho en Europa) y diferentes especificaciones de fabricantes de automóviles. Las dimensiones se mantienen exactas para garantizar que la soldadura funcione igual cada vez, que las roscas encajen correctamente y que se monten al ras.

Es muy importante elegir la tuerca para soldar estilo T del tamaño correcto para el grosor de la lámina de metal. Asegura que la soldadura sea fuerte y que la unión se mantenga bien.

Ventajas del producto:

Una vez instaladas las tuercas para soldar estilo Integral T, no necesitan mucho mantenimiento. Antes de usarlos, simplemente guárdelos en un lugar seco y manténgalos alejados de aceites o suciedad, ya que pueden alterar la soldadura.

Lo principal es acertar con los ajustes de soldadura: corriente, tiempo, presión. Eso asegura que la soldadura sea fuerte y consistente. Su resistencia al paso del tiempo depende principalmente de qué tan buena sea la soldadura inicial y de si el material o el tratamiento de la superficie es adecuado para el lugar donde se utilizan.

Si se sueldan correctamente, las tuercas para soldar estilo Integral T permanecen en su sitio como una solución roscada permanente y sin complicaciones mientras todo el conjunto esté en uso.

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1.25	1,25 丨 1,5	1,5 丨 1,75
dk máximo	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s máx	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds máximo	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k máx.	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h máx.	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 máx.	6.9	6.9	8.9	10.9	12.9	14.9
d2 minutos	6.7	6.7	8.7	10.7	12.7	14.7
h2 máx.	0.8	0.8	0.8	0.8	1.2	1.2
h2 minutos	0.6	0.6	0.6	0.6	1	1
d0 máx.	3.25	3.25	3.25	3.25	4.05	4.05
d0 minutos	2.75	2.75	2.75	2.75	3.55	3.55
h1 máx.	0.6	0.6	0.6	0.6	0.7	0.7
h1 minuto	0.4	0.4	0.4	0.4	0.5	0.5
d1 máx.	15.2	15.2	17.25	17.25	22.3	24.3
d1 minuto	14.8	14.8	16.75	16.75	21.7	23.7

Estándares unificados:

Somos estrictos con los controles de calidad durante todo el proceso de fabricación de tuercas para soldar estilo Integral T. Eso significa verificar los materiales cuando ingresan, medir cosas como roscas y altura de proyección en diferentes pasos de producción, y realizar pruebas que rompen piezas para verificar la resistencia de la soldadura, cuánto torque pueden soportar y la resistencia al empuje. También verificamos el acabado de la superficie y tomamos muestras de lotes finales utilizando estándares AQL.

Utilizamos control estadístico de procesos para asegurarnos de que cada tuerca estilo T se mantenga consistente y cumpla con las especificaciones.
