Tornillo autorroscante Torx DIN 7981 firme

Tornillo de rosca torx DIN 7981 de la firma Xiaoguo®: longitudes, revestimientos y materiales personalizados disponibles. Ideal para ensamblaje ciego o líneas de alto torque (sin salida). Precios al por mayor listos: solicite una cotización.

Enviar Consulta

Descripción del Producto

De acuerdo con las condiciones de instalación, el tornillo de rosca torx DIN 7981 suministrado por Xiaoguo® tiene las siguientes cinco ventajas, lo que los convierte en la opción preferida para los compradores industriales que desean comprar sujetadores confiables para aplicaciones de alto torque.

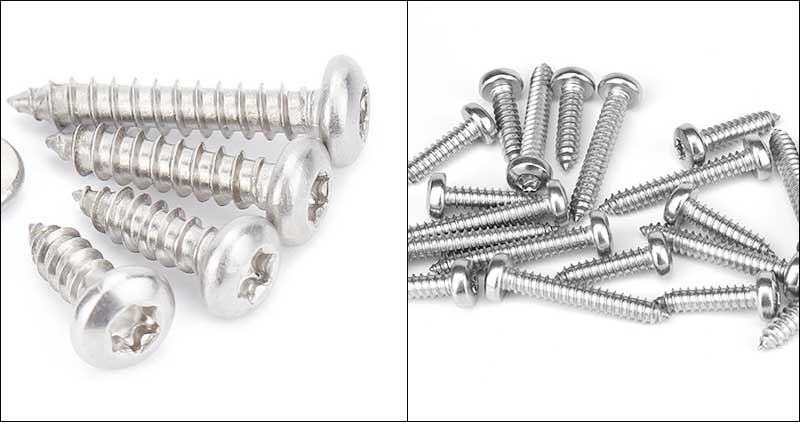

firm DIN 7981 torx tapping screw

Situaciones que requieren bloqueo de par elevado

Por ejemplo, al fijar el soporte de metal sobre una placa de acero gruesa o madera dura, si se utiliza la ranura transversal común, puede deslizarse cuando la fuerza es demasiado grande. La estructura de 6 lóbulos con seis pétalos puede soportar un par de torsión más alto y no dañará la ranura, y es adecuada para operar con una llave de impacto o una llave dinamométrica.

Mala visión o espacio operativo estrecho

Por ejemplo, en las esquinas de la caja de distribución o en el interior del chasis del coche, donde los ojos no pueden ver las cabezas de los tornillos, sólo se puede confiar en el tacto. Cuando la llave se inserta en los 6 lóbulos, se alineará automáticamente y no será propensa a inclinarse. Además, no saldrá después de insertarlo.

Acceso de reparación que necesita desmontaje y montaje frecuentes.

Por ejemplo, cubiertas de inspección de equipos y cubiertas traseras de paneles de instrumentos. Los 6 lóbulos se pueden insertar y quitar repetidamente sin desgastarse tan rápido como los que tienen ranuras cruzadas. Combinados con material de acero inoxidable, se pueden utilizar repetidamente durante mucho tiempo.

Línea de montaje automatizada

Durante la producción en masa, los trabajadores operan el destornillador eléctrico con un par fijo. Los 6 lóbulos coinciden estrechamente con la llave y no se aflojan debido a la vibración, lo que reduce el tiempo de inactividad para el ajuste. La cabeza plana tiene una forma sencilla y la mesa vibratoria alimenta los tornillos suavemente.

Materiales de base blanda (plástico, láminas finas de aluminio, materiales compuestos de madera y plástico)

La gran superficie plana de la firme cabeza plana del tornillo de rosca torx DIN 7981 puede evitar indentaciones; Las roscas autoperforantes se forman directamente, a diferencia de los tornillos perforados a máquina que requieren tuercas o roscas.

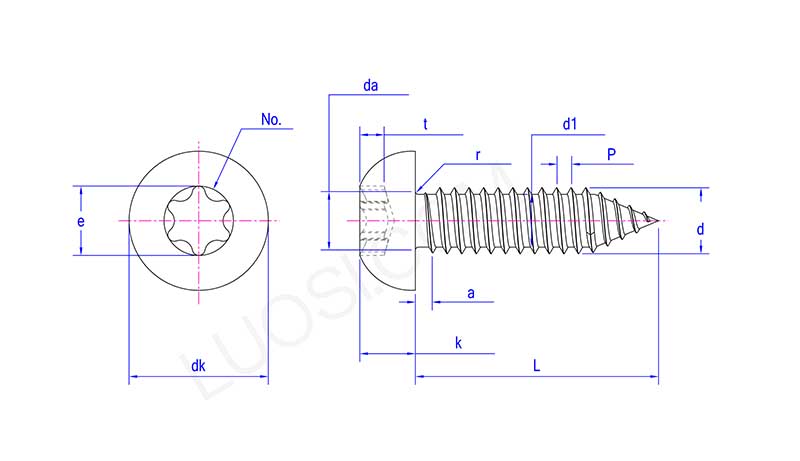

firm DIN 7981 torx tapping screw

Lun	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
da max	3.5	4.1	4.9	5.6	6.3	7.3
dk máximo	5.6	7	8	9.5	11	12
dk min	5.3	6.64	7.64	9.14	10.57	11.57
k máx.	2.4	2.6	3.1	3.7	4	4.6
k min	2.15	2.35	2.8	3.4	3.7	4.3
r máx.	0.1	0.1	0.2	0.2	0.25	0.25
No.	T10	T15	T20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t máx	1.27	1.4	1.8	2.03	2.03	2.42
t min	1.01	1.14	1.42	1.65	1.65	2.02
re máx.	2.9	3.53	4.22	4.8	5.46	6.25
d min	2.76	3.35	4.04	4.62	5.28	6.03
d1 máx.	2.18	2.64	3.1	3.58	4.17	4.88
d1 minuto	2.08	2.51	2.95	3.43	3.99	4.7

Servicio personalizado

Ofrecemos servicios de personalización flexibles para tornillos de rosca torx DIN 7981 firmes.

Contenido personalizado

Longitud: Longitud estándar 4 - 120 mm

Diámetro: Personalizado según sus requisitos

Forma de la cabeza: El diámetro y la altura de la gorra se pueden ajustar ligeramente según el dibujo.

Especificación de los 6 lóbulos: El tipo de ranura se personaliza según el tamaño de broca especificado que proporcione.

Tipo de rosca: tipo AB (autorroscante normal), tipo C (con ranura de corte), rosca de bloqueo triangular.

Material: acero al carbono; Acero inoxidable 304, 316; Latón, aleación de aluminio.

Tratamiento superficial: electrogalvanizado (zinc azul-blanco/amarillo), galvanizado en caliente, revestimiento de Dacromet, ennegrecimiento, fosfatado, galvanizado mecánico.

Proceso de personalización

Proporcionar los planos (en formato PDF/DWG) o enviar muestras físicas, especificando los requisitos de cantidad, material y superficie.

evaluación de 2 días

Después de la confirmación, se fabricará el molde y se realizarán los prototipos. Las muestras estarán listas en 7 a 15 días.

Producción de prueba a pequeña escala (500 - 2000 piezas), seguida de pruebas de integración del sistema. Si no hay problemas, se llevará a cabo la producción en masa.

Resumen

Ya sea cambiando la longitud del tornillo de rosca torx DIN 7981, cambiando el material o diseñando una especificación completamente nueva, háganos saber sus requisitos y encontraremos una solución.
