Tuerca de corona de doble función con ranura

La tuerca de corona con ranura de doble función es un componente donde Xiaoguo®, como proveedor, puede crear rápidamente prototipos de diseños personalizados, acelerando significativamente los ciclos de desarrollo del cliente. Por lo general, se fabrica con acero endurecido para garantizar que pueda soportar altas tensiones de tracción y corte.

Modelo:GB/T 9457-1988

Enviar Consulta

Descripción del Producto

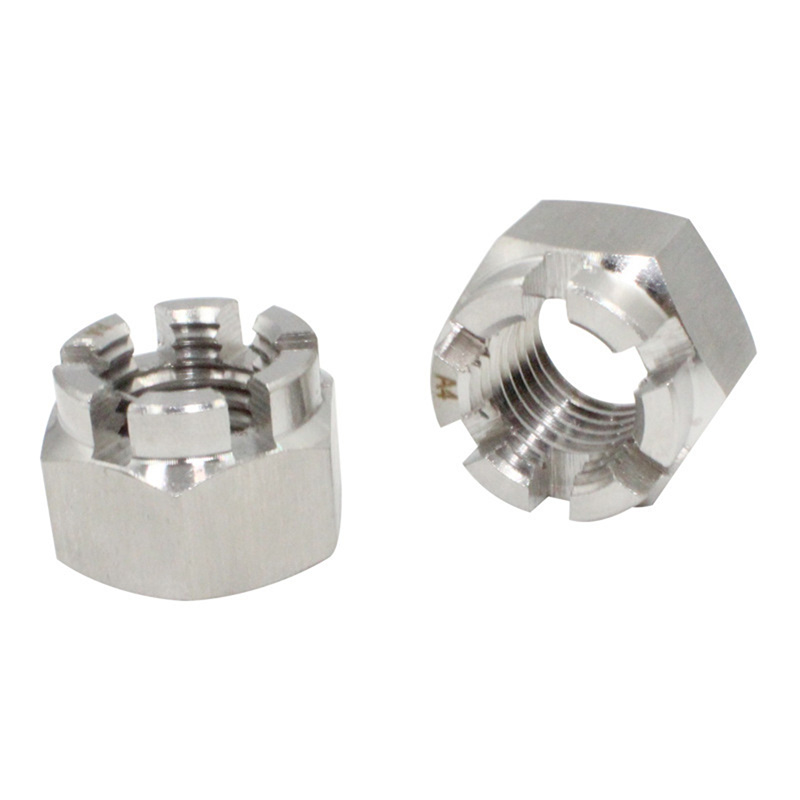

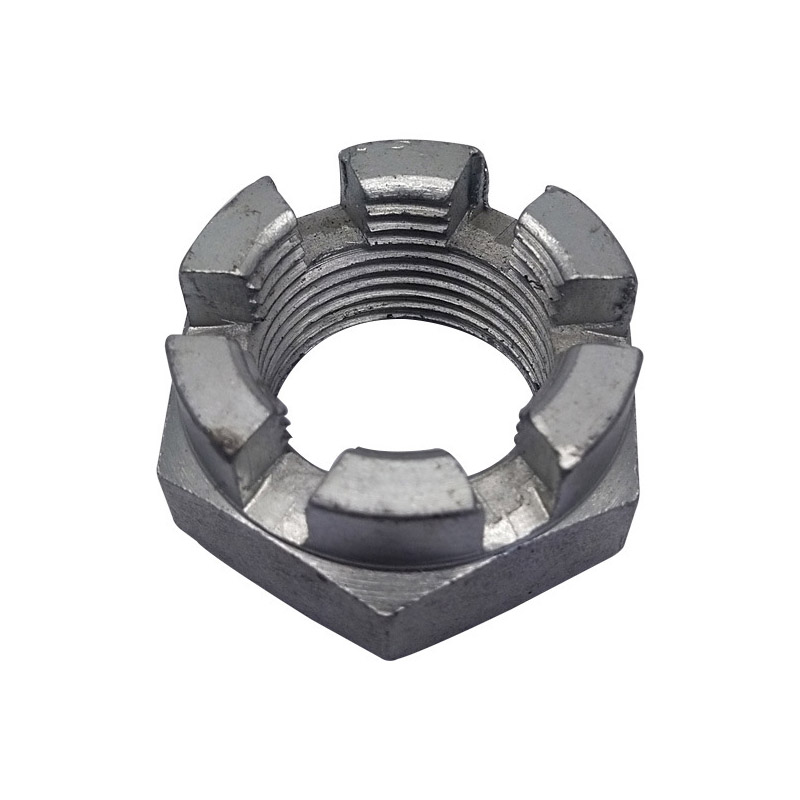

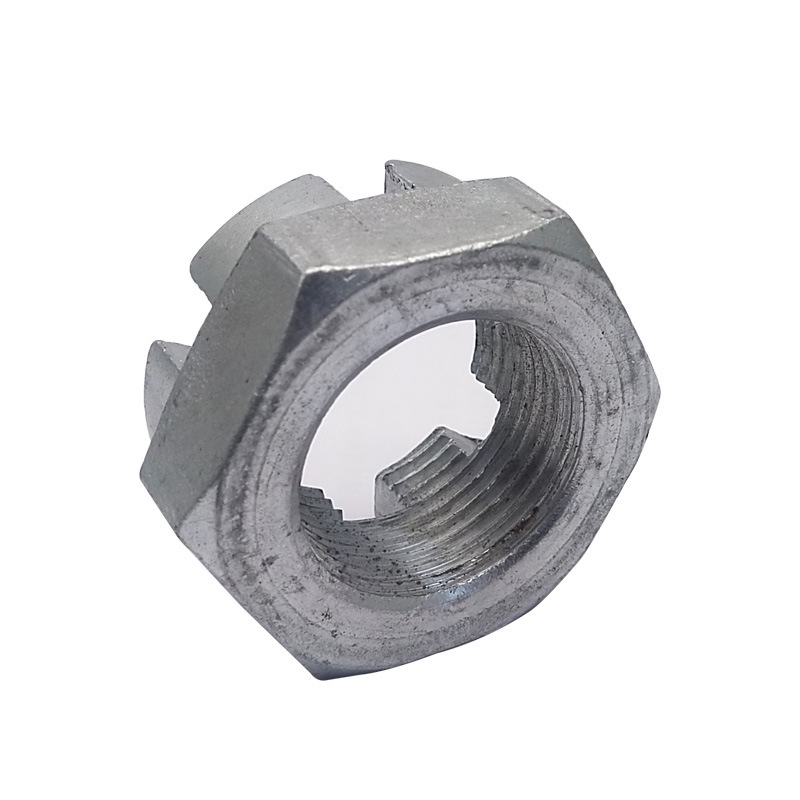

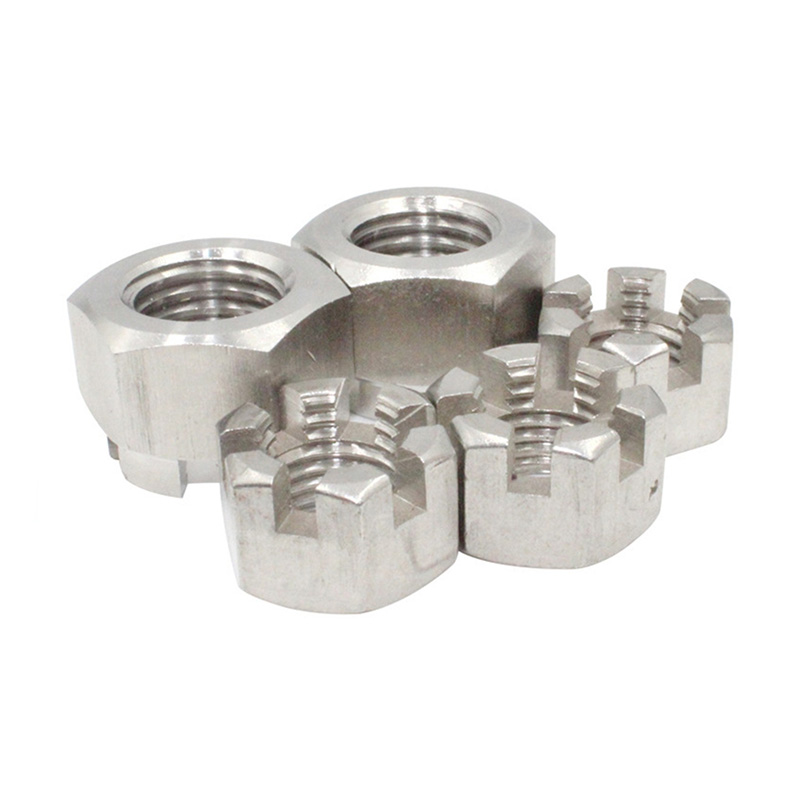

Este tipo de tuerca de corona de doble función con ranura tiene un aspecto único. Su parte inferior es hexagonal, por lo que se puede accionar con una llave normal, y la parte superior tiene forma de cúpula.

La parte de la cúpula tiene varias ranuras (normalmente seis), que están distribuidas uniformemente y se extienden rectas a lo largo del eje de la tuerca. Estas ranuras están mecanizadas con precisión y pueden coincidir perfectamente con pasadores abiertos estándar. El diseño de esta tuerca de cabeza redonda ranurada es práctico y orientado a la seguridad: una vez que se aprieta la tuerca, se puede fijar en su lugar, evitando así que se caiga del perno debido a vibraciones u otras fuerzas.

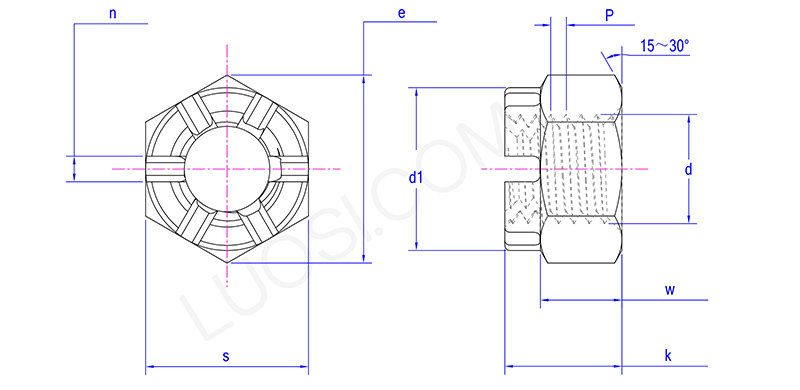

Parámetros del producto

Lun	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5	1.5\|2	1.5	2	2	2	2	3
d1 máx.	25	28	30	34	38	42	46	50
d1 minuto	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k máx.	21.8	24	27.4	29.5	31.8	34.6	37.7	40
k min	20.96	23.16	26.56	28.66	30.8	33.6	36.7	39
n máx.	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
s máx	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
ancho máximo	15.8	18	19.4	21.5	23.8	25.6	28.7	31
w min	15.1	17.3	18.56	20.66	22.96	24.76	27.86	30

Rendimiento de alto costo

Esta tuerca de corona con ranura de doble función ofrece una excelente relación calidad-precio, ya que combina las funciones de una tuerca normal con un dispositivo de bloqueo independiente, todo en uno y a un coste relativamente bajo.

Este diseño integrado simplifica mucho la gestión de inventario y reduce la cantidad de componentes necesarios para el ensamblaje. Aunque forma una conexión de bloqueo mecánico muy confiable, esta tuerca de cabeza redonda ranurada sigue teniendo un precio competitivo. Especialmente si se tienen en cuenta los costes de seguridad y mantenimiento que puede ayudarle a evitar, lo es aún más. Es económico y funciona bien, lo que lo convierte en una opción inteligente para ahorrar costos en muchas industrias.

Preguntas frecuentes

P: ¿Sus tuercas de corona con ranuras cumplen con los estándares internacionales?

R: Sí, nuestras tuercas de corona con ranura de doble función están fabricadas para seguir los principales estándares internacionales, como DIN 935 e ISO 4161. Eso significa que tendrán una calidad constante, los tamaños correctos y funcionarán de manera confiable en todo momento.

Si nos dice qué estándar necesita, nos aseguraremos de que la tuerca de corona ranurada cumpla con esas especificaciones exactas. De esa manera, encaja perfectamente en su cadena de suministro global sin ningún problema.
