Conector tipo horquilla I

Los conectores tipo horquilla I son un componente de conexión mecánica común. Sus orificios se utilizan para insertar pasadores o pernos para conectar otros componentes. Una instalación adecuada garantiza una dirección suave. Xiaoguo® utiliza materiales que han sido probados exhaustivamente y cumplen con los estándares de calidad relevantes, lo que garantiza un uso a largo plazo.

Enviar Consulta

Descripción del Producto

El conector tipo horquilla I suele recibir tratamientos superficiales como niquelado (sin electricidad), revestimiento de zinc o anodizado. Estos tratamientos les ayudan a resistir el óxido, reducir la fricción y darles un aspecto acabado. Las puntas están pulidas o rectificadas para que queden extremadamente suaves, lo que reduce la fricción durante el movimiento. Para entornos hostiles como altas temperaturas o altos niveles de productos químicos, agregamos recubrimientos especiales como el teflón (PTFE). Todos estos tratamientos hacen que los pines duren más y funcionen de manera confiable, incluso cuando se usan en condiciones extremas.

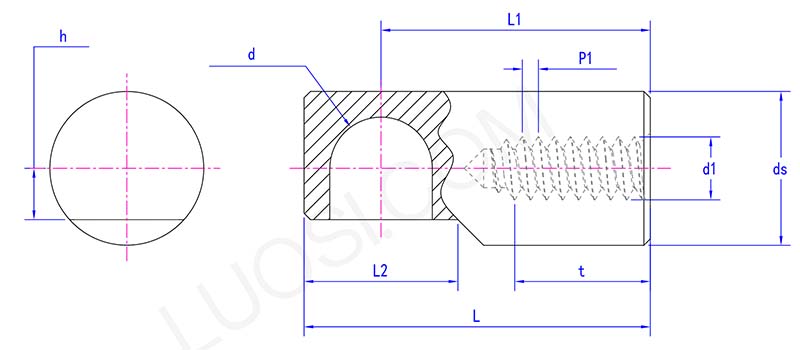

Clevis type I connector parameter

Lun	Φ8	Φ10	Φ12
re máx.	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Dimensiones

Los conectores de horquilla tipo I vienen en tamaños desde tan delgados como 2 mm hasta gruesos de 50 mm de ancho, y pueden tener hasta 300 mm de largo si es necesario. Las puntas de bola coinciden con los cojinetes o casquillos estándar que encontrarás en la mayoría de los equipos. Están construidos con mucha precisión (como ± 0,01 mm en algunos casos) para que encajen en las piezas sin atascarse.

Para colocarlos, los roscados (piense en los tamaños M4 a M20) se atornillan directamente en los orificios perforados.

Si necesita una forma diferente, como escalonada, cónica o cualquier forma requerida por el proyecto, la fábrica Xiaoguo® puede personalizarla. Solo necesitas proporcionar la forma y los parámetros correspondientes.

En temperaturas extremas o ambientes hostiles

El conector tipo horquilla I, fabricado con aleaciones o cerámicas resistentes al calor, resiste temperaturas extremas, desde frío (-50 °C) hasta calor de horno (500 °C). Los de acero inoxidable son ideales para lugares húmedos u oxidados, como barcos o plantas químicas. Los pasadores de cerámica no se oxidan ni siquiera en hornos muy calientes. Aplique un poco de grasa de molibdeno o recubrimientos similares y manejarán mucho mejor los trabajos difíciles y de alta fricción.

EstospatasHágase pruebas como loco para asegurarse de que se mantengan precisos y mantengan el peso, incluso cuando las cosas se calientan o tiemblan. Básicamente, están diseñados para no darse por vencidos cuando las cosas se ponen difíciles.
