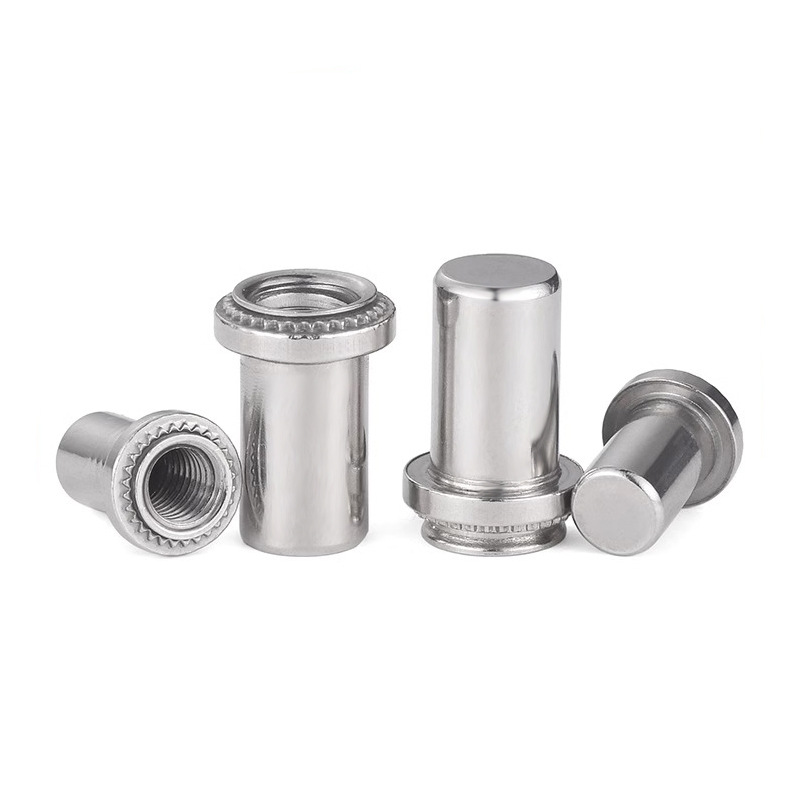

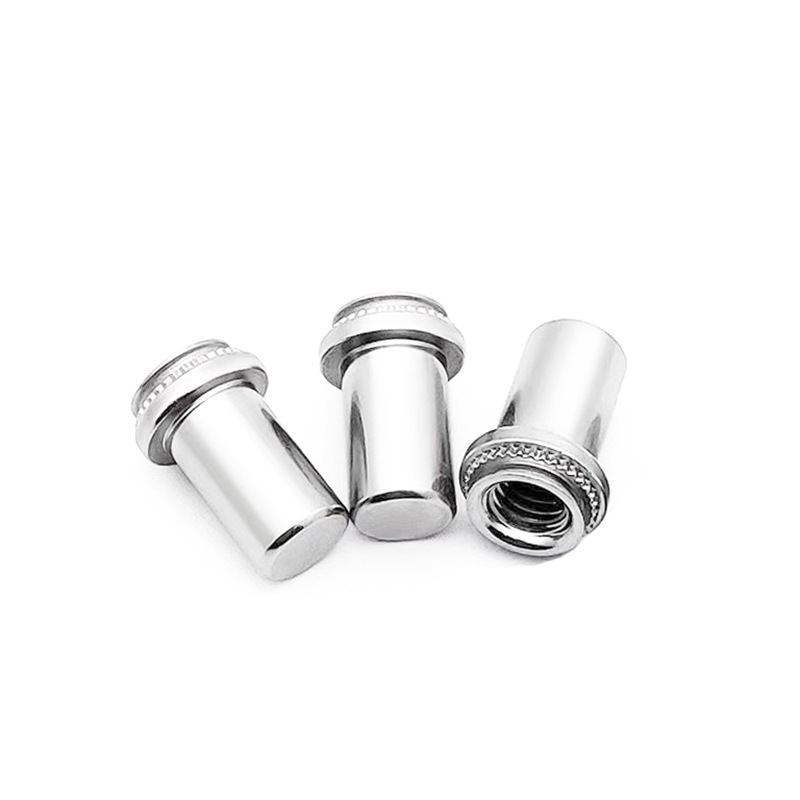

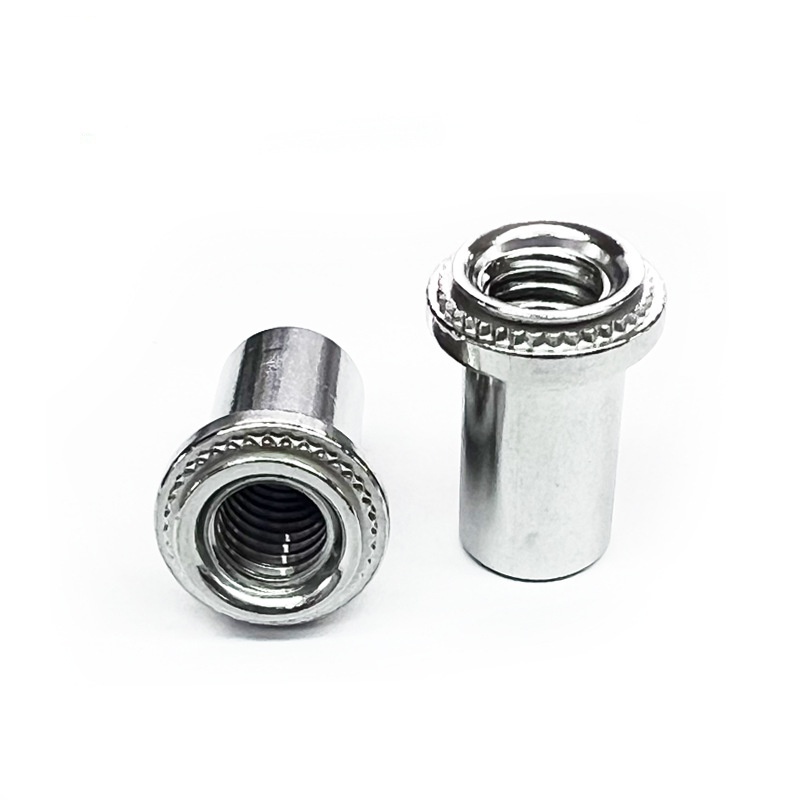

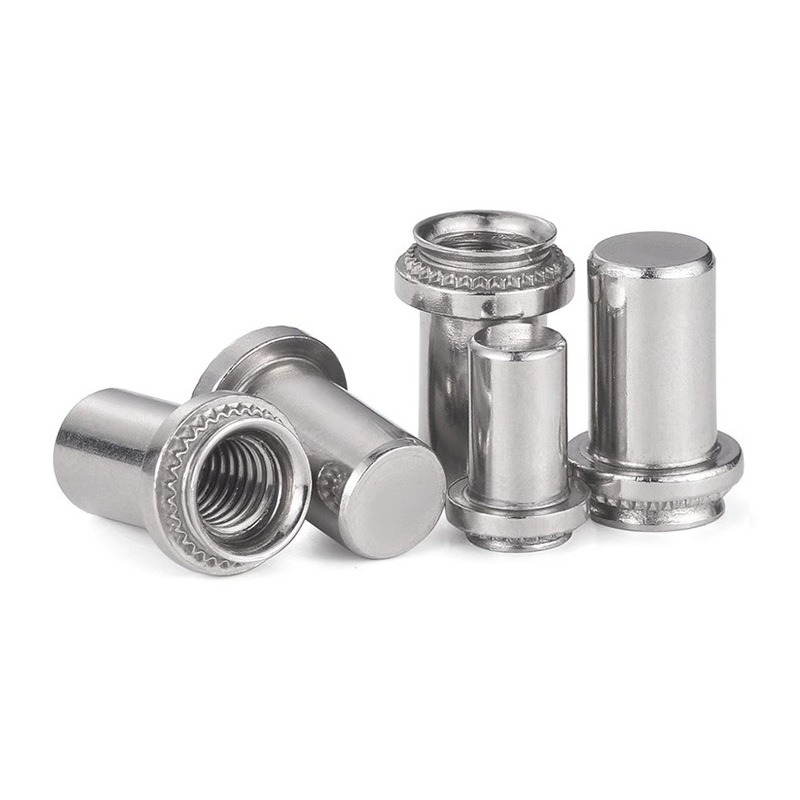

Tuerca de clan de sellado de acero al carbono

Los ingenieros experimentados apoyan los procesos de producción en Xiaoguo. Durante la aplicación, la tuerca de cierre de sellado de acero al carbono se deforma permanentemente en materiales utilizando herramientas, proporcionando una articulación fuerte y resistente a la vibración sin requerir soldadura o roscado.

Modelo:QIB/IND B

Enviar Consulta

Descripción del Producto

Las tuercas de cierre de sellado de acero al carbono son un tipo de sujetador utilizado para conectar placas delgadas o metales de lámina. Están hechos de acero al carbono, templados y apagados para aumentar la dureza, y la superficie está galvanizada o se hace resistente a la corrosión.

La tuerca de cierre de sellado es bastante sencilla, puede usar herramientas de pinchación neumática o hidráulica estándar. Así es como funciona: primero, coloque la tuerca en un orificio previamente perforado, luego use un puñetazo y troquel para aplicar presión. El troquel presiona la chapa alrededor del collar clinch de la tuerca, formando un bloqueo mecánico sólido en un paso rápido.

Lun	M3-1	M3-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.5	0.5	0.7	0.7	0.8	0.8	1	1
ds max	3.84	3.84	5.2	5.2	6.35	6.35	8.75	8.75
DC Max	4.2	4.2	5.38	5.38	6.33	6.33	8.73	8.73
B min	5.3	5.3	7.1	7.1	7.1	7.1	7.8	7.8
H Max	0.91	1.38	0.97	1.38	0.97	1.38	1.38	1.38
H Max	9.85	9.85	11.45	11.45	11.45	11.45	14.55	14.55
H Min	9.35	9.35	10.95	10.95	10.95	10.95	14.05	14.05
k max	8.5	8.5	9.8	9.8	9.8	9.8	12.7	12.7
d2 max	6.6	6.6	8.2	8.2	9	9	11.35	11.35
D2 min	6.1	6.1	7.7	7.7	8.5	8.5	10.85	10.85
D1	M3	M3	M4	M4	M5	M5	M6	M6

Presupuesto:

Las tuercas de cierre de sellado de acero al carbono se definen mediante mediciones de llave: tamaño de rosca (como M4, M5, M6 o 1/4 "-20), diámetro de collar de clinch, altura total, sellado de dimensiones de lavadora y el rango de espesor de la lámina con el que funcionan (tanto Min como Max). Puede obtenerlos en hilos métricos o imperiales estándar.

Su fuerza de clinch (qué tan bien se resisten a ser expulsados o retorcidos) se prueba con los estándares de la industria (piense en ISO, DIN, IFI). Elegir el tamaño correcto es un gran problema, se asegura de que el sello se mantenga y la tuerca sea lo suficientemente fuerte para el trabajo.

Pasos de instalación recomendados:

Para instalar la tuerca de cierre de sellado de acero al carbono, necesita una herramienta especializada de pinza y un conjunto de troqueles que coincida exactamente con el tamaño de la tuerca. Primero, coloque la tuerca en un orificio previo en la chapa. Luego, la herramienta aplica la presión controlada, lo que hace que el piloto de la tuerca y el sumidero de nudillos en el metal circundante. Este proceso de formación de frío bloquea la tuerca de acero inoxidable en su lugar para siempre y al mismo tiempo, aplica la lavadora de sellado incorporada contra el panel. Así es como crea el sello a prueba de fugas que hace que estas nueces sean únicas.
