Pernos estriados de 12 dientes con brida

Los pernos estriados de 12 dientes con brida suelen ser adecuados para proyectos que requieren conexiones firmes y antideslizantes. Puede proporcionar un mejor torque y evitar que los pernos se deslicen durante el proceso de apriete. Los pernos producidos por la fábrica Xiaoguo® cumplen con el estándar de ejecución de MS 14157B-1978.

Enviar Consulta

Descripción del Producto

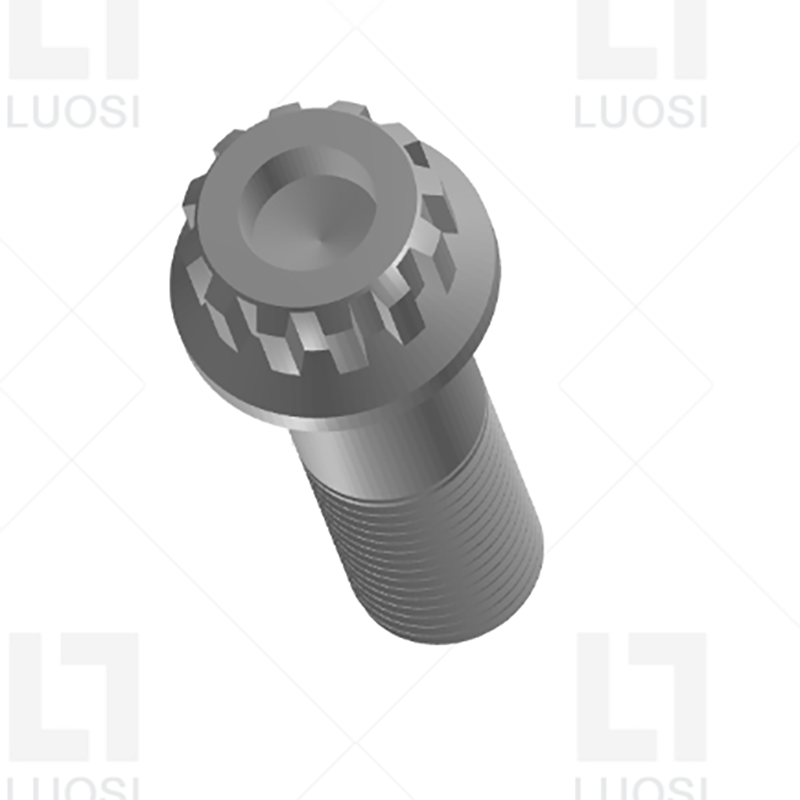

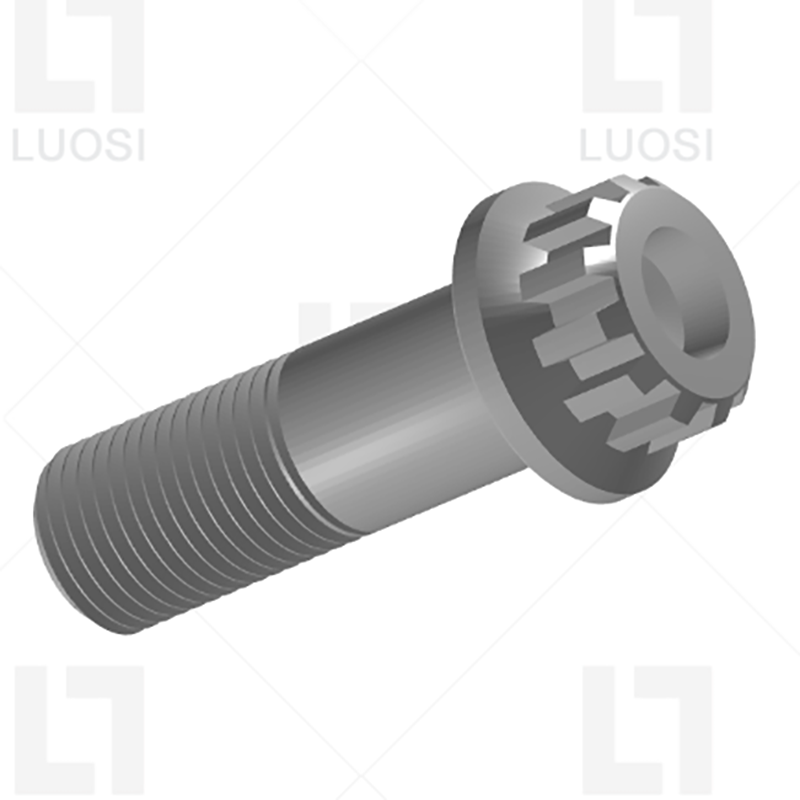

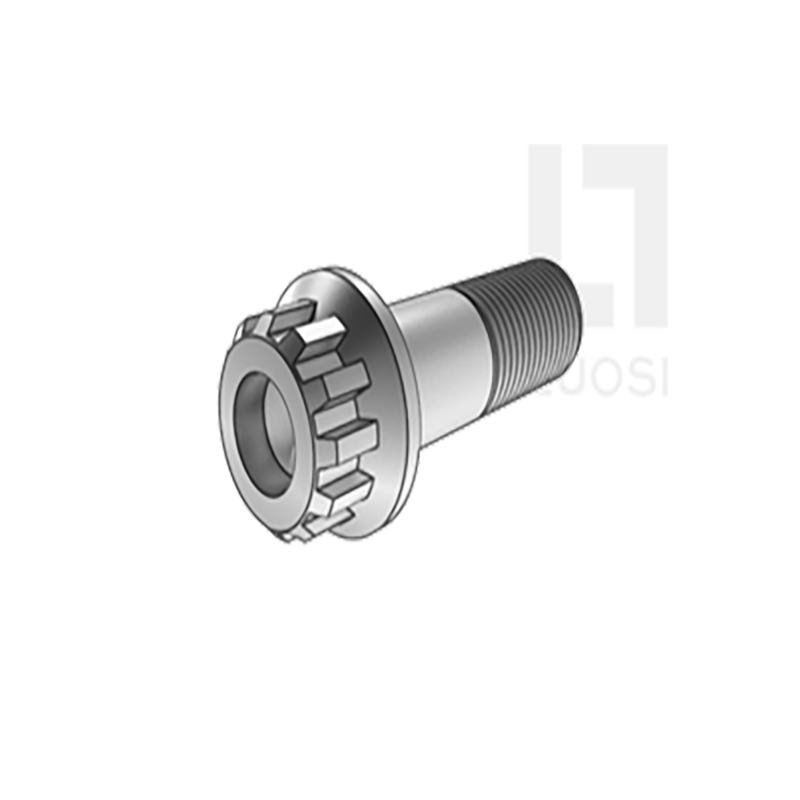

La cabeza de los pernos estriados de 12 dientes con brida está diseñada con 12 dientes, que pueden encajar perfectamente con la llave de tubo estriada correspondiente. En su parte inferior hay una brida a modo de junta, que puede aumentar el área de contacto con el material conectado.

Características del producto

Los pernos estriados de 12 dientes con brida presentan una estructura única de estriados de 12 dientes más brida. La ranura de 12 dientes proporciona más puntos de aplicación de fuerza, lo que hace que la operación de apriete sea más precisa y suave. Las bridas dispersan la presión, mejoran la estabilidad de la conexión y evitan que los pernos se aflojen.

Estos pernos se pueden conectar a la raíz de la pala de la turbina eólica. El perno de la pala está sometido a una fuerza centrífuga de 20 toneladas. Puede soportar cargas. El cabezal estriado puede soportar un par hidráulico de 1.000 N·m. La brida puede evitar que la raíz del material compuesto se agriete debido al micromovimiento. Debe reemplazarse cada cinco años y cada cuchilla dañada cuesta hasta 250.000 dólares estadounidenses.

Los pernos estriados de 12 dientes requieren destornilladores estriados correspondientes. Pueden transmitir un par enorme sin pelarse, muy superior a los pernos hexagonales. La brida incorporada funciona de manera similar a una junta, por lo que puede ahorrar en componentes adicionales. Es muy adecuado para el mantenimiento de equipos pesados.

Los pernos estriados de 12 dientes con brida no son fáciles de manipular. La mayoría de la gente no tiene herramientas spline. Las bridas pueden mantener los pernos fijos bajo vibración y se utilizan en maquinaria pública o vías ferroviarias donde existe riesgo de robo. Para zonas de alta vibración (compresores, generadores), se pueden fijar firmemente. El controlador spline no saldrá. La opción de brida dentada puede morder la superficie. No se requiere arandela de seguridad.

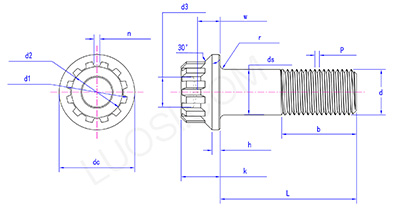

Parámetros del producto

Lun	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
CC máx.	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
CC mín.	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k máx.	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h máx.	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 máximo	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 minutos	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w min	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds máximo	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 máx.	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 minuto	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 máx.	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 minutos	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n máx.	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r máx.	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
